- 制造厂商：AD
- 产品类别：高端开关和MOSFET驱动器
- 技术类目：高端开关和MOSFET驱动器
- 功能描述：快速、150V、高压侧 NMOS 静态开关驱动器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC7001 是一款快速、高压侧 N 沟道 MOSFET 栅极驱动器，采用高达 135V 的输入电压工作。该器件包含一个负责全面增强外部 N 沟道 MOSFET 开关的内部充电泵，因而使其能够无限期地保持导通。
其强大的驱动器能够容易地以非常短的转换时间驱动大的栅极电容，从而使之非常适合高频开关应用或者要求快速接通和 / 或关断时间的静态开关应用。
LTC7001 采用耐热性能增强型 10 引脚 MSOP 封装。
应用
- 静态开关驱动器
- 负载和电源开关驱动器
- 电子阀驱动器
- 高频高压侧栅极驱动器
- 宽工作VIN：高达135V（绝对最大值为150V）
- 内部电荷泵，可实现100%占空比
- 可调导通压摆率
- 栅极驱动器电源电压为3.5V至15V
- 可调VIN过压闭锁
- 可调驱动器电源VCC欠压闭锁
- CMOS兼容输入
- 散热增强型、支持高压的10引脚MSOP封装
- 通过AEC-Q100汽车应用认证
LTC7001EMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.27（100-499个）；2.71（1000+个）
LTC7001EMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.27（100-499个）；2.71（1000+个）
LTC7001EMSE#WPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.54（100-499个）；2.98（1000+个）
LTC7001EMSE#WTRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.54（100-499个）；2.98（1000+个）
LTC7001HMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：4（100-499个）；3.31（1000+个）
LTC7001HMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4（100-499个）；3.31（1000+个）
LTC7001HMSE#WPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：4.27（100-499个）；3.59（1000+个）
LTC7001HMSE#WTRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.27（100-499个）；3.59（1000+个）
LTC7001IMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.54（100-499个）；2.93（1000+个）
LTC7001IMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.54（100-499个）；2.93（1000+个）
LTC7001IMSE#WPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.81（100-499个）；3.2（1000+个）
LTC7001IMSE#WTRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.81（100-499个）；3.2（1000+个）
LTC7001JMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：3.61（100-499个）；2.98（1000+个）
LTC7001JMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.61（100-499个）；2.98（1000+个）
LTC7001JMSE#WPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：3.87（100-499个）；3.26（1000+个）
LTC7001JMSE#WTRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.87（100-499个）；3.26（1000+个）
LTC7001MPMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-55 to 125C，AD官网报价：9.35（100-499个）；7.71（1000+个）
LTC7001MPMSE#TR，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：
LTC7001MPMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：9.35（100-499个）；7.71（1000+个）

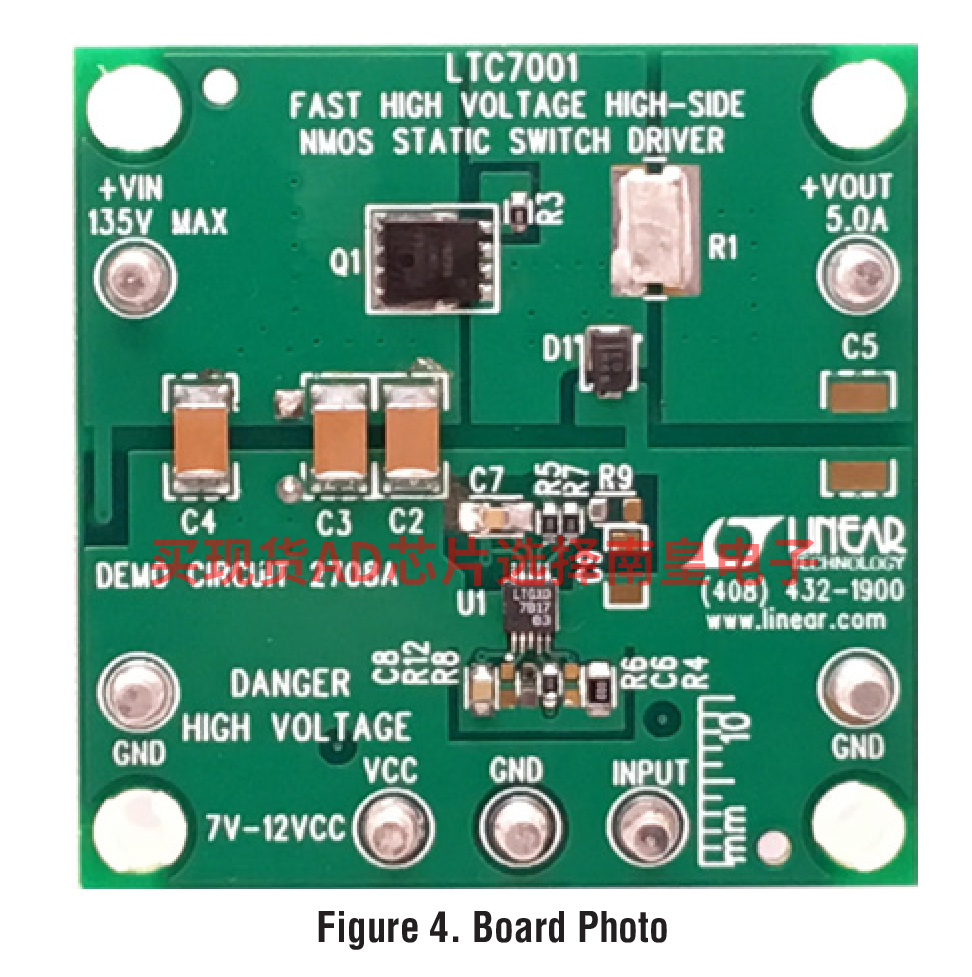

DC2708A：LTC7001EMSE演示板 | 高端NMOS驱动器；0V ≤ VIN ≤135V，IOUT高达5A
演示电路2708A是一款135V、高边开关，内置LTC7001。该演示板可在0V至135V电压范围内切换5V输出负载。该板提供50ns（典型值）的低传播延迟、快速开关时间(<10ns)和100%占空比工作特性。

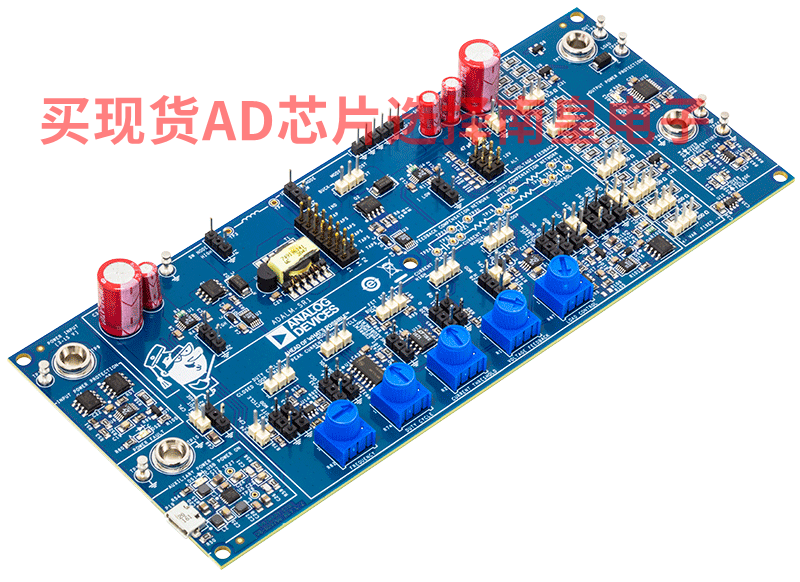

ADALM-SR1：开关稳压器主动学习模块
ADALM-SR1（ADI公司主动学习模块、开关稳压器）板是用于多个开关稳压器（包括降压和升压稳压器）练习的配套模块：
升压和降压转换器元件以及开环工作 降压型转换器：闭环运行 升压型转换器：闭环运行这些练习需要使用更复杂的电路，超出了试验板的电路构建能力，为此设计出ADALM-SR1，将其作为灵活的电力电子设备试验平台。板载电流检测放大器、可调电子负载和反馈信号注入电路消除了对昂贵设备的需求 — 仅需以下设备：
5V USB 墙壁适配器 用于输入电源（0-12V、2A）的基本可调电源 万用表 ADALM2000或基本示波器（双通道，带触发功能，>10MHz带宽）
