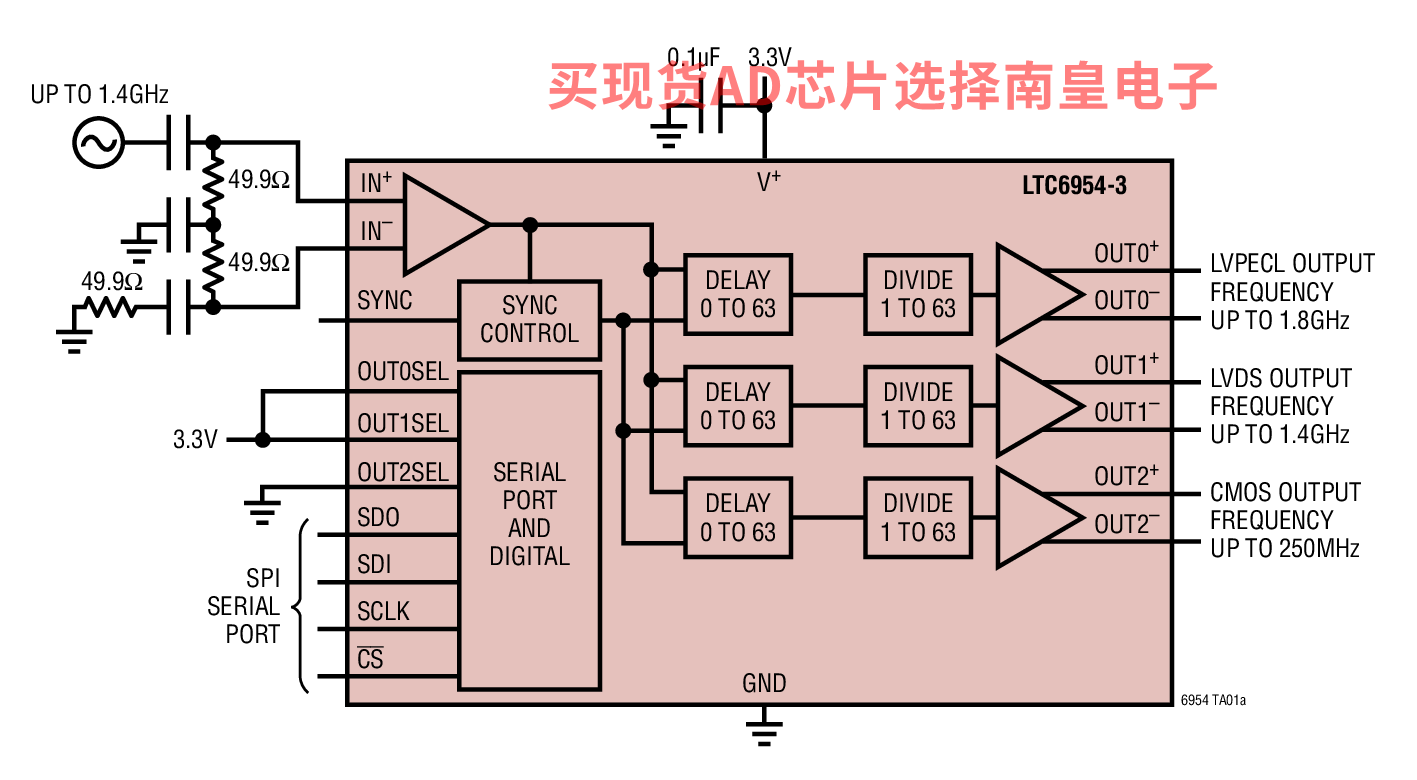

LTC6954属于极低相位噪声时钟分配器件系列。每个器件具有三个输出，且每个输出具有可单独编程的分频器和延迟性能。该系列有四款产品，分别具有不同的输出逻辑信号类型：

LTC6954-1：三个LVPECL输出

LTC6954-2：两个LVPECL和一个LVDS/CMOS输出

LTC6954-3：一个LVPECL和两个LVDS/CMOS输出

LTC6954-4：三个LVDS/CMOS输出

每个输出都可单独编程，以将输入频率除以1至63内的任何整数并将每个输出延迟0至63个输入时钟周期。输出占空比始终为50%，无论分频数如何。LVDS/CMOS输出通过OUTxSEL引脚跳线可选以提供LVDS逻辑输出或CMOS逻辑输出。

LTC6954还采用凌力尔特公司的EZSync系统，每次可实现出色的时钟同步和对齐功能。

所有器件设置均通过一个SPI兼容串行端口控制。

应用

• 为高速、高分辨率ADC、DAC和数据采集系统提供时钟
• 低抖动时钟分配

• 低噪声时钟分配：适合于高速 / 高分辨率 ADC 计时

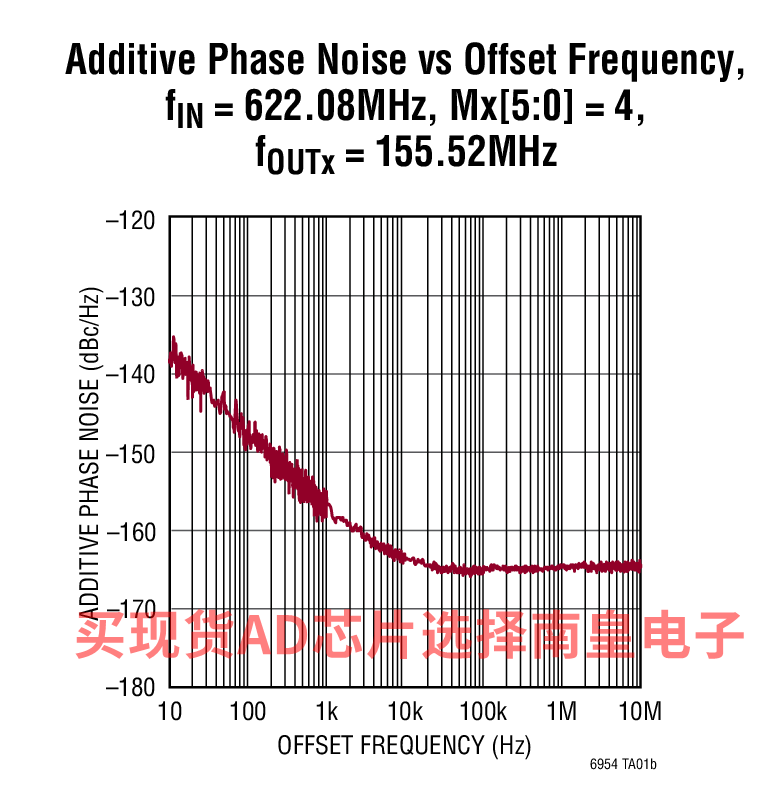

• 附加抖动 < 20fsRMS (12kHz 至 20MHz)
• 附加抖动 < 85fsRMS (10Hz 至奈奎斯特频率)
• 1.8GHz 最大输入频率 (LTC6954-1 - 当 DELAY = 0 时)
• 1.4GHz 最大输入频率 (LTC6954-1 - 当 DELAY > 0 时；LTC6954-2、3、4)

• 可兼容 EZSync 时钟同步
• 三个独立的低噪声输出
• 可提供 4 种输出组合
• 三个独立的可编程分频器覆盖了从 1 至 63 的所有整数
• 三种独立的可编程延迟覆盖了从 0 至 63 的所有整数
• -40°C 至 105°C 的结温范围

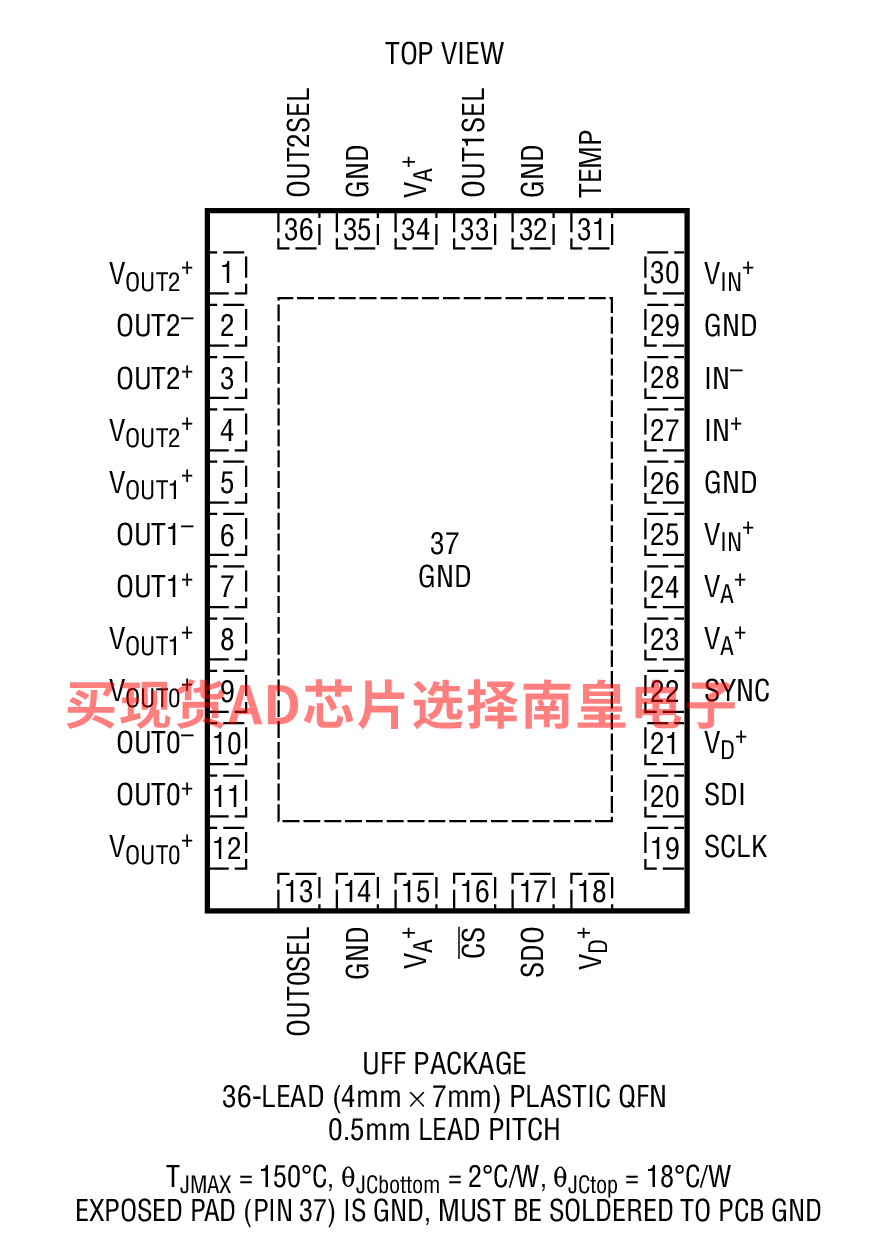

LTC6954IUFF-1#PBF，封装：36-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：11.59（100-499个）；9.56（1000+个）

LTC6954IUFF-1#TRPBF，封装：36-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：11.59（100-499个）；9.56（1000+个）

LTC6954IUFF-2#PBF，封装：36-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：10.55（100-499个）；8.69（1000+个）

LTC6954IUFF-2#TRPBF，封装：36-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.55（100-499个）；8.69（1000+个）

LTC6954IUFF-3#PBF，封装：36-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：10.55（100-499个）；8.69（1000+个）

LTC6954IUFF-3#TRPBF，封装：36-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.55（100-499个）；8.69（1000+个）

LTC6954IUFF-4#PBF，封装：36-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：10.55（100-499个）；8.69（1000+个）

LTC6954IUFF-4#TRPBF，封装：36-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.55（100-499个）；8.69（1000+个）

DC1954A-C：LTC6954-3演示板 | 低相位噪声、三路输出时钟分配分频器/驱动器、1个LVPECL和2个LVDS/CMOS输出（需要DC590或DC2026）

演示电路1954A内置低相位噪声、三路输出时钟分配分频器/驱动器LTC6954。

DC1954A提供四个选项，每个选项适用于LTC6954的每个版本。表1概述了可用的DC1954A选项。
