LTC6950 是一款具时钟分配功能的低相位噪声整数 N 频率合成器内核。LTC6950 可提供高频、高分辨率数据采集系统中所需的低相位噪声时钟信号。

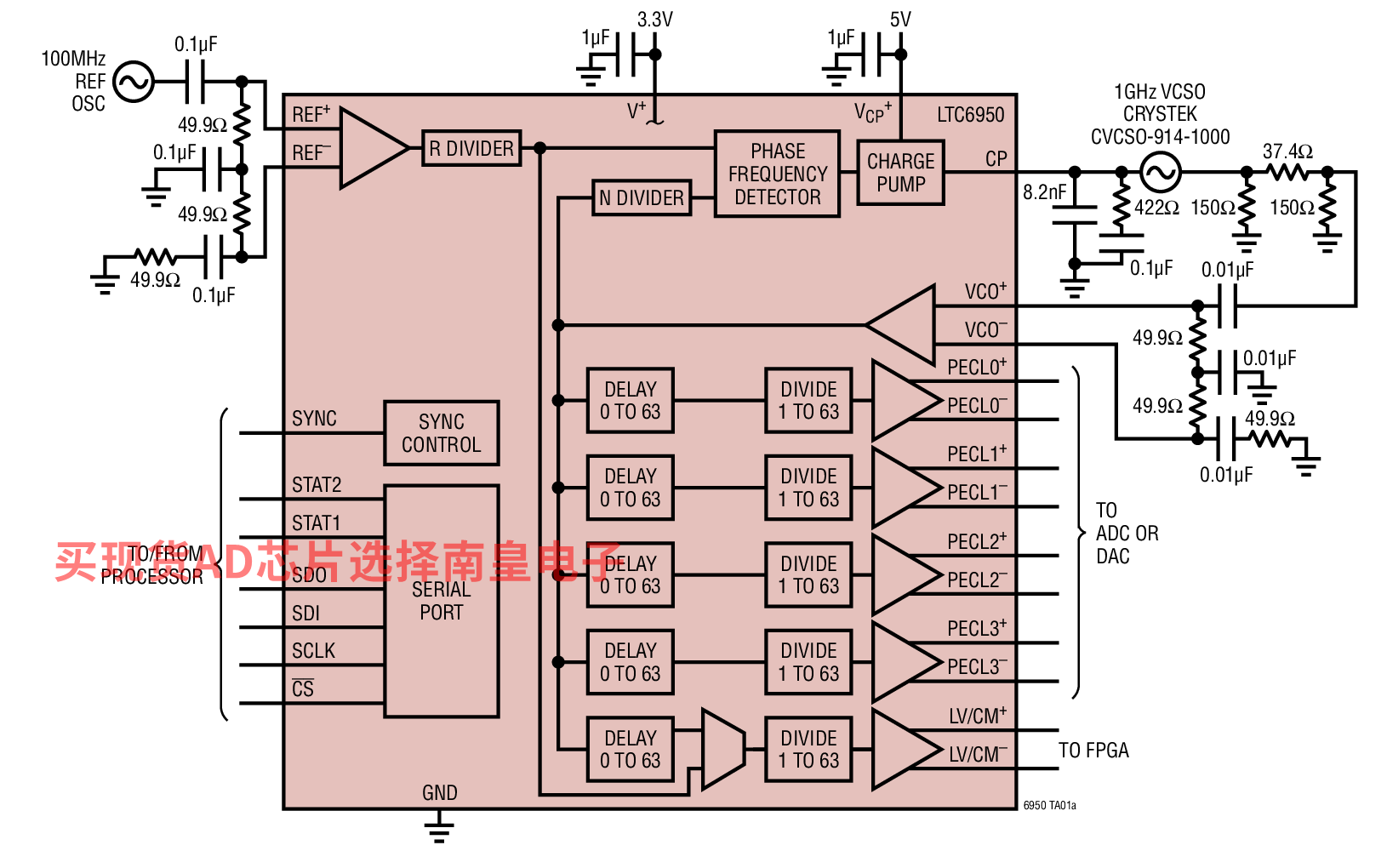

频率合成器包含一个完整的低噪声 PLL 内核，以及一个可编程基准分频器 (R)、一个可编程反馈分频器 (N)、一个相位 / 频率检测器 (PFD) 和一个低噪声充电泵 (CP)。LTC6950 的时钟分配部分提供了多达 5 个基于 VCO 输入的输出。每个输出进行个别编程，以利用从 1 至 63 的任何整数对 VCO 输入频率进行分频，并使输出延迟 0 至 63 个 VCO 时钟周期。其中的 4 个输出具有能够在高达 1.4GHz 频率下运作的非常低噪声、低偏斜 LVPECL 逻辑信号。第 5 个输出可选择为 LVDS (800MHz) 或 CMOS (250MHz) 逻辑类型。另外，还通过编程使该输出产生一个基于 VCO 输入或基准分频器输出的输出信号。

• 对高速、高分辨率 ADC、DAC 和数据采集系统进行定时
• 低抖动时钟产生和分配

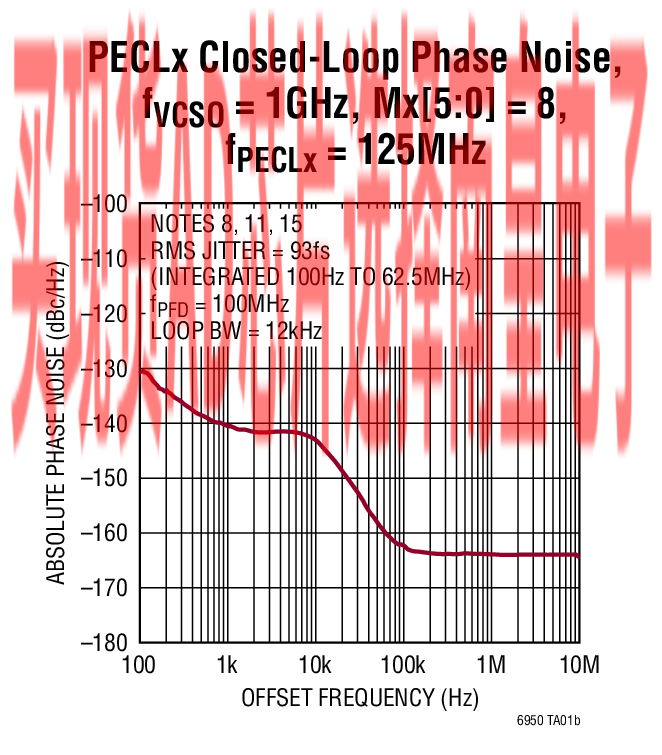

• 低相位噪声和抖动
• 附加抖动：18fsRMS (12kHz 至 20MHz)
• 附加抖动：85fsRMS (10Hz 至 奈奎斯特频率)
• EZSync 多芯片时钟边沿同步
• 具有锁定指示器的完整 PLL 内核
• －226dBc/Hz 归一化带内相位噪声层
• －274dBc/Hz 归一化 1/f 相位噪声
• 1.4GHz 最大 VCO 输入频率
• 四个独立的低噪声 1.4GHz LVPECL 输出
• 一个 LVDS/CMOS 可配置输出
• 5 个可独立地编程的分频器 (覆盖从 1 至 63 的所有整数)
• 5 个可独立地编程的 VCO 时钟周期延迟 (覆盖从 0 至 63 的所有整数)
• －40°C 至 105°C 结温范围

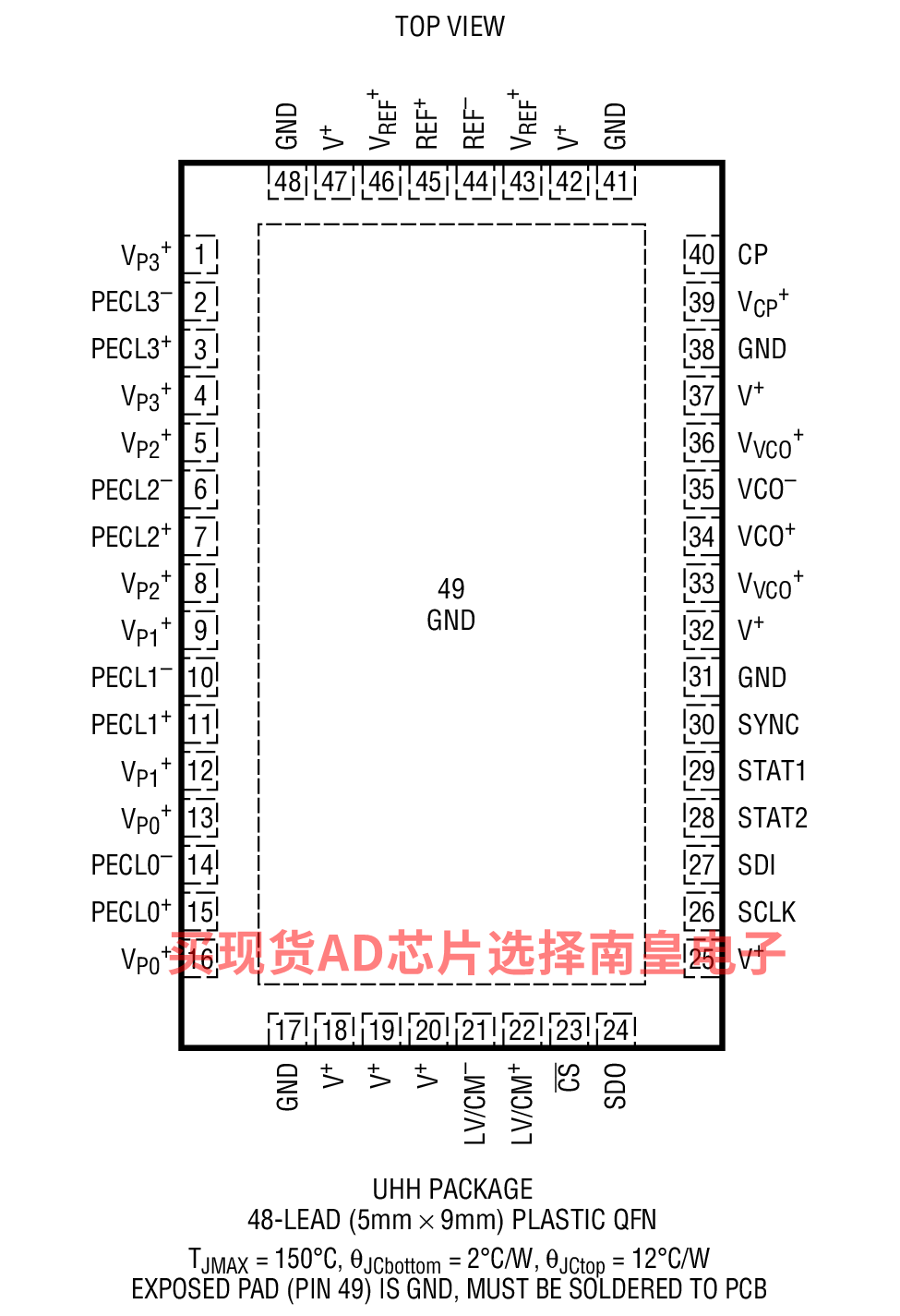

LTC6950IUHH#TRPBF，封装：48-Lead QFN (5mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

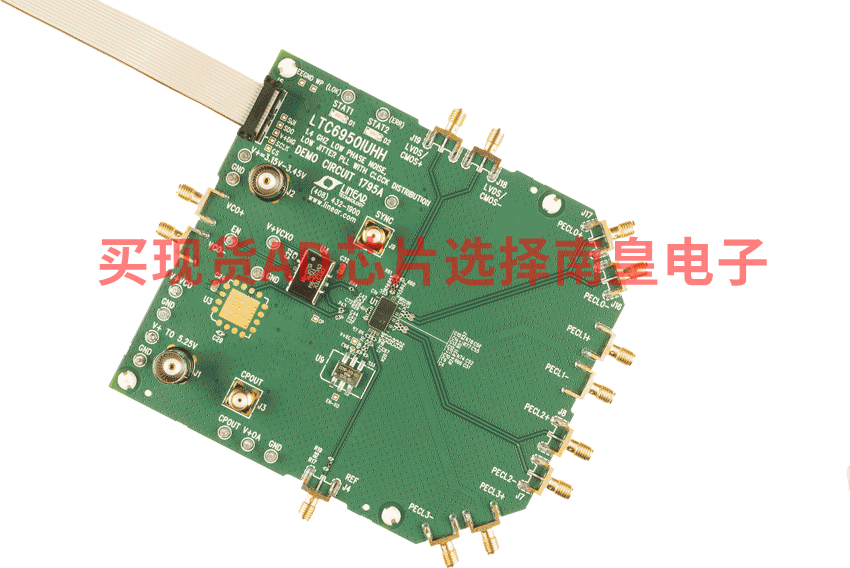

DC1795A：LTC6950演示板|具有5路输出的整数N分频PLL（需要DC590或DC2026）

演示电路1795A内置具有时钟分配功能的1.4GHz低相位噪声、低抖动PLL LTC6950。为方便使用，DC1795A配备100MHz基准电压源以及具有正弦波输出的1GHz压控SAW振荡器VCSO。所有差分输入和输出均具有0.5"间距SMA连接器。DC1795A具有四个采用50Ω传输线路进行交流耦合的LVPECL输出，使其适合驱动50Ω阻抗仪器。LVDS/CMOS输出采用直流耦合。LTC6950通过转台和SMA连接器提供EZSync功能。
