LTC695-3.3的基本参数

制造厂商：AD
产品类别：监控电路
技术类目：单电源监控器
功能描述：3.3V 微处理器监控电路
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC695-3.3的产品详情：

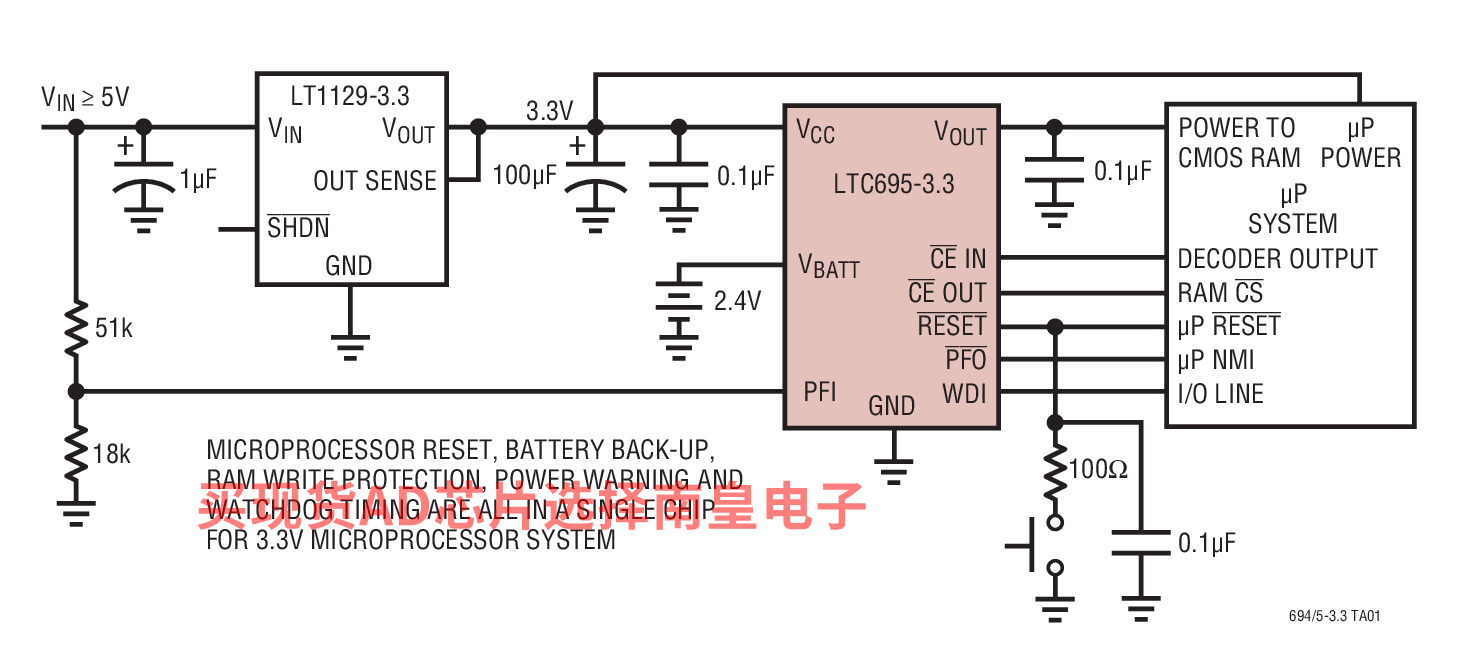

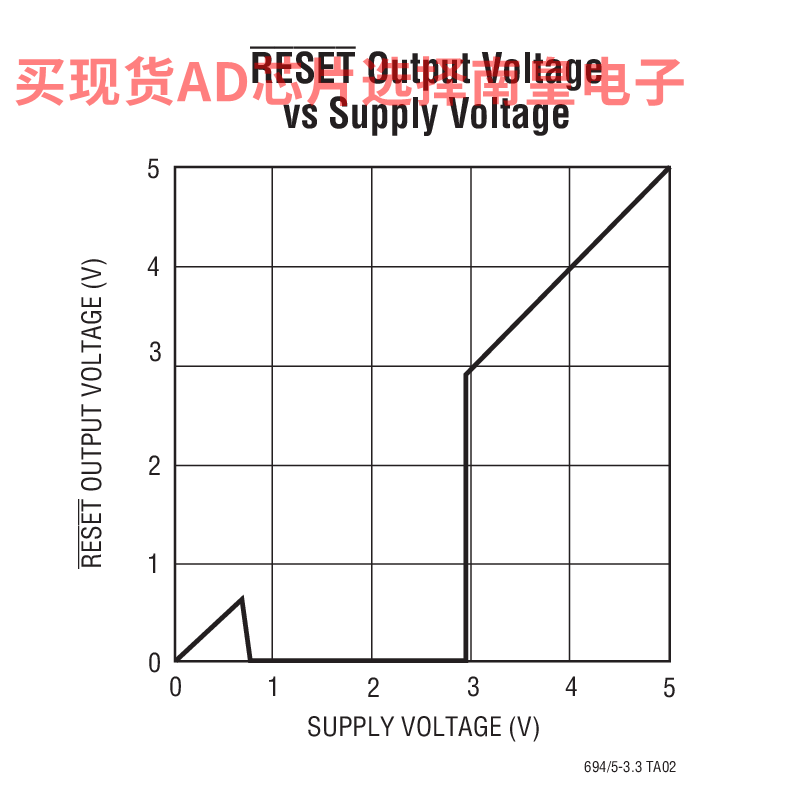

LTC694-3.3 / LTC695-3.3 提供了完整的 3.3V 电源监视和电池控制功能。这些功能包括上电复位、电池后备、RAM 写保护、电源故障报警和看门狗定时。这些器件是 LTC694 / LTC695 的引脚兼容型升级版本，专为 3.3V 系统而优化。其操作功耗已被降低至 0.6mW (典型值) 和 3μW (电池后备模式中的最大值)。当电源电压降至 2.9V 以下时，将提供微处理器复位和存储器写保护。在 VCC 低至 1V 的情况下，RESET 输出将保证处于逻辑低电平。

LTC694-3.3 / LTC695-3.3 利用一个充电泵 NMOS 电源开关来给有源 RAM 供电，旨在实现低压差和低电源电流。当失去主电源时，将由辅助电源 (连接至电池输入引脚) 通过一个高效 PMOS 开关来给处于待机状态的 RAM 供电。

为了在即将发生电源故障时提供预警，LTC694-3.3 / LTC695-3.3 提供了一个具有用户定义门限的内部比较器。另外，还提供了一个内部看门狗定时器，当看门狗输入在一个预设超时周期之前未被变换时，该定时器将强制复位引脚以进入运行状态。

应用

3.3V 低功率系统
关键的微处理器 (μP) 电源监视
智能仪器
电池供电型计算机和控制器
汽车系统

LTC695-3.3的优势和特点：

保证复位确定 (在 VCC = 1V)
引脚与 LTC694 / LTC695 相兼容 (对于 3.3V 系统)
200μA 典型电源电流
RAM 芯片使能信号的快速 (典型值为 30ns) 板上选通
SO-8 和 S16 封装
2.90V 精准电压监视器
电源运行正常 / 复位延时：200ms 或可调
极少的外部元件数目
1μA 最大待机电流
用于电源故障或低电池电量报警的电压监视器
热限制
规定了整个温度范围内的性能

LTC695-3.3具体的完整产品型号参数及价格（美元）：

LTC695CN-3.3#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：4.77（100-499个）；4.60（1000+个）

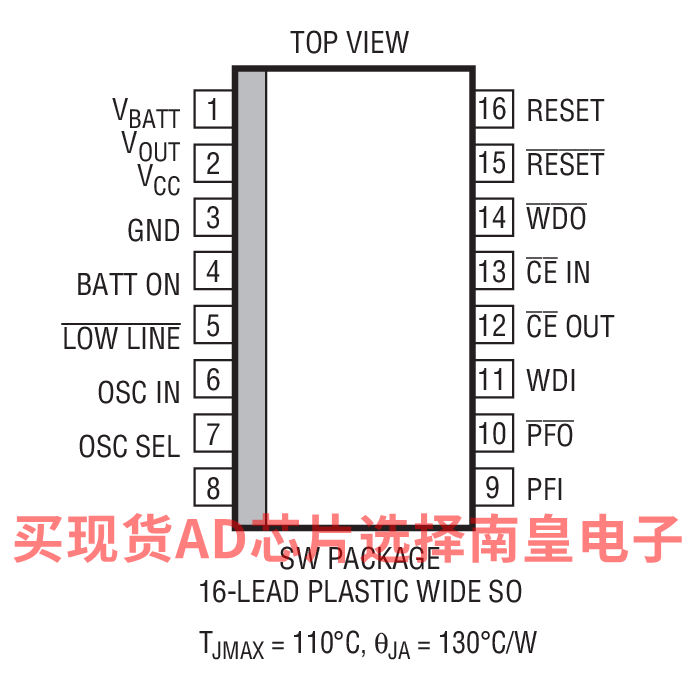

LTC695CSW-3.3#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；5.13（1000+个）

LTC695CSW-3.3#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；5.13（1000+个）

LTC695IN-3.3#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：6.21（100-499个）；5.98（1000+个）

LTC695ISW-3.3#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：6.9（100-499个）；6.68（1000+个）

LTC695ISW-3.3#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：6.9（100-499个）；6.68（1000+个）
