LTC6948 是一款具全集成型 VCO 的高性能、低噪声、6.39GHz 锁相环 (PLL)，其包括一个基准分频器、相位-频率检测器 (PFD)、超低噪声充电泵、分数反馈分频器和 VCO 输出分频器。

分数分频器采用一个高级 4 阶 ΔΣ调制器，该调制器可提供异常低的杂散电平。这提供了很宽的环路带宽，从而能够产生极低的积分相位噪声值。

可编程 VCO 输出分频器 (分 1~6 级) 扩展了输出频率范围。

应用

• 无线基站 (LTE、WiMAX、W-CDMA、PCS)
• 微波数据链路
• 军用及安全无线电
• 测试和测量

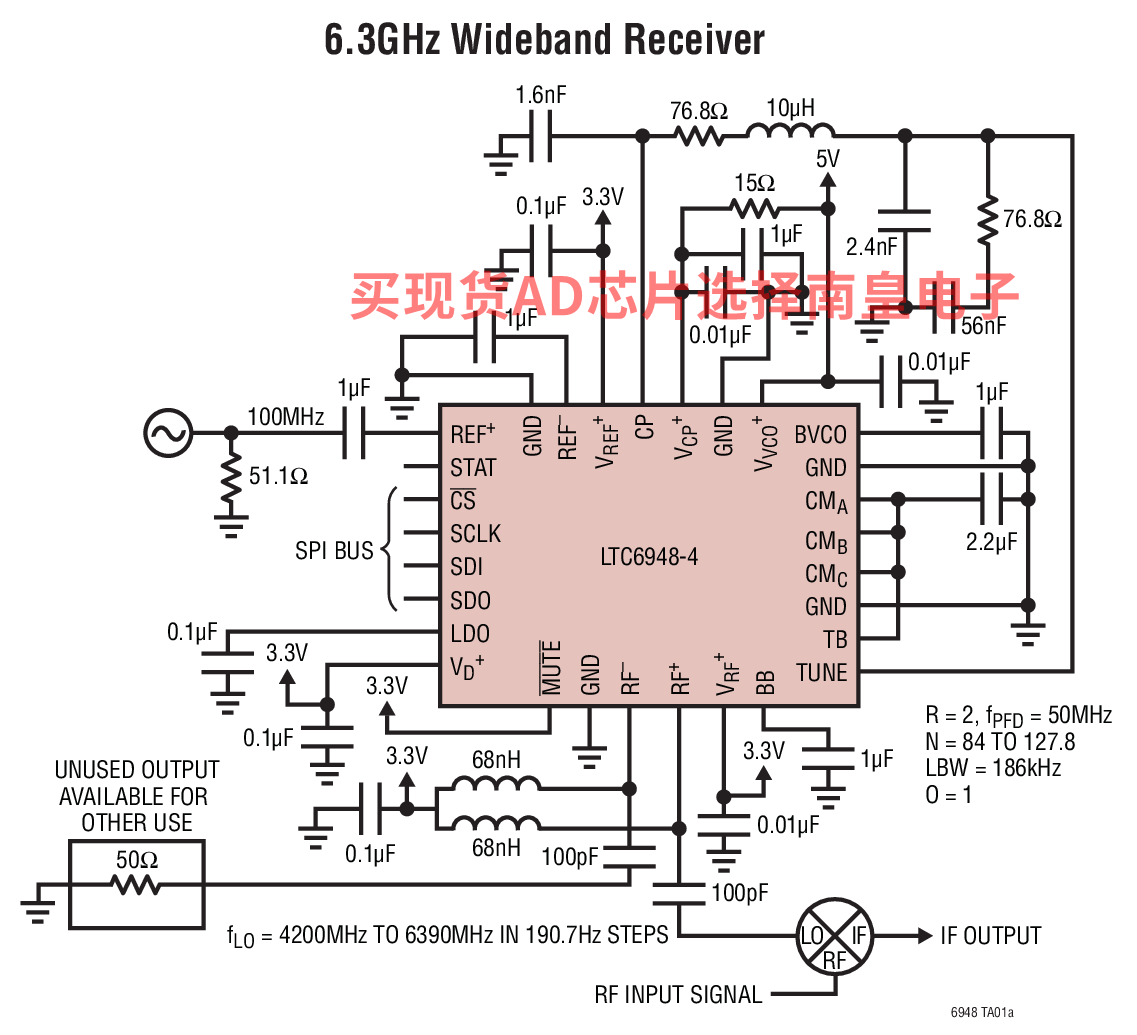

• 具集成型 VCO 的低噪声分数 N PLL
• 无 ΔΣ 调制器杂散
• 18 位分数分母

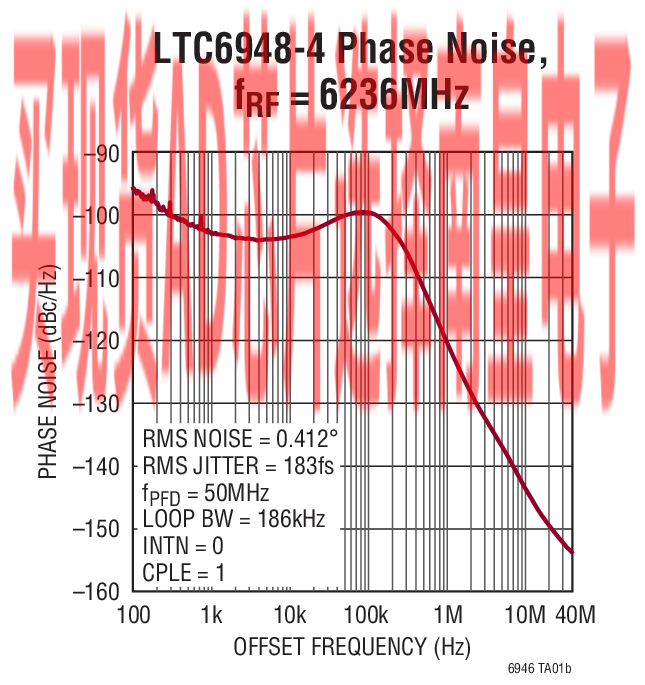

• –226dBc/Hz 归一化带内相位噪声层
• –274dBc/Hz 归一化带内 1/f 噪声
• –157dBc/Hz 宽带输出相位噪声层
• 卓越的整数边界杂散性能
• 输出分频器 (1 至 6，50% 占空比)
• 输出缓冲器静噪
• 基准输入频率高达 425MHz
• 快速频率开关操作
• FracNWizard 软件设计工具支持

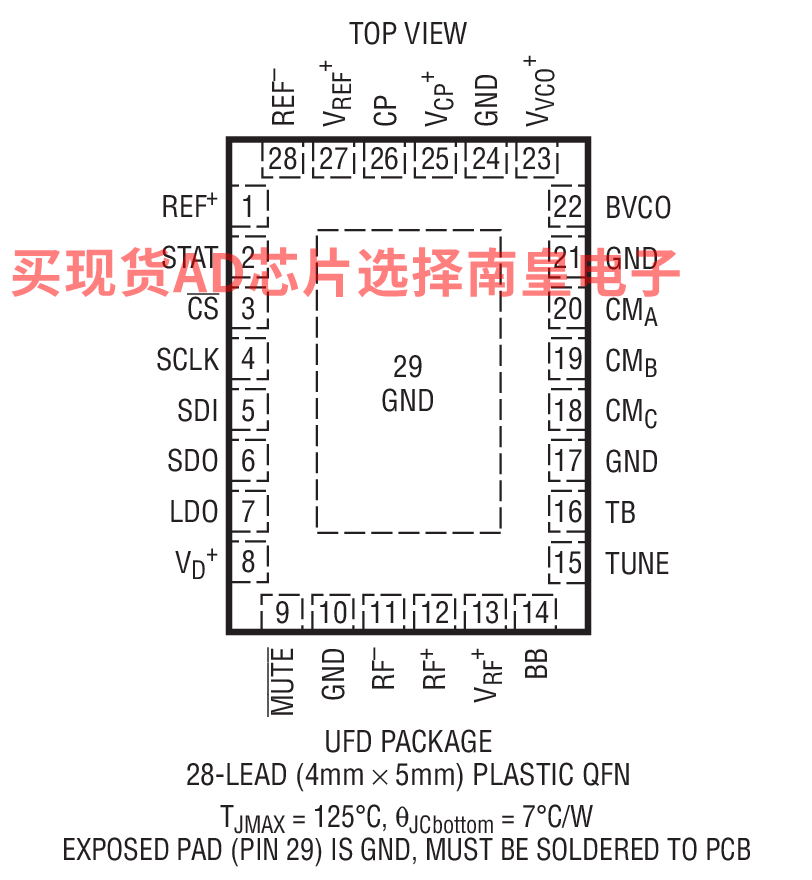

LTC6948IUFD-1#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：10.24（100-499个）；8.41（1000+个）

LTC6948IUFD-1#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.24（100-499个）；8.41（1000+个）

LTC6948IUFD-2#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：10.24（100-499个）；8.41（1000+个）

LTC6948IUFD-2#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.24（100-499个）；8.41（1000+个）

LTC6948IUFD-3#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：10.24（100-499个）；8.41（1000+个）

LTC6948IUFD-3#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.24（100-499个）；8.41（1000+个）

LTC6948IUFD-4#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：10.24（100-499个）；8.41（1000+个）

LTC6948IUFD-4#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.24（100-499个）；8.41（1000+个）

DC1959A-C：LTC6948-3演示板 | 超低噪声、杂散640MHz至5.79GHz小数N频率合成器，包含集成式VCO（需要DC590）

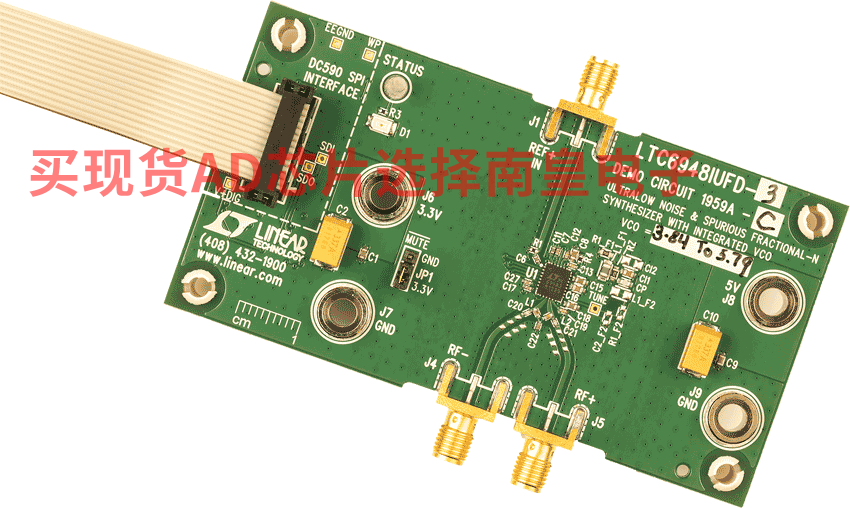

演示电路1959A采用包含集成式VCO、超低噪声的杂散小数N频率合成器LTC6948。DC1959A提供四种选项，每种选项适合LTC6948的每个版本。表1概述了可用的DC1959A选项。
