LTC6947（超低噪声 0.35GHz 至 6GHz 分数 N 合成器）-AD代理

LTC6947的基本参数

制造厂商：AD
产品类别：锁相环(PLL)频率合成器和转换环路
技术类目：小数N分频PLL
功能描述：超低噪声 0.35GHz 至 6GHz 分数 N 合成器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC6947的产品详情：

LTC6947 是一款高性能、低噪声、6GHz 锁相环 (PLL)，包括一个基准分频器、相位频率检测器 (PFD)、超低噪声充电泵、分数反馈分频器和 VCO 输出分频器。

分数分频器采用一个高级 4 阶 ΔΣ 调制器，该调制器可提供异常低的杂散电平。这提供了很宽的环路带宽，从而能够产生极低的积分相位噪声值。

可编程 VCO 输出分频器 (分 1~6 级) 扩展了输出频率范围。差分、低噪声输出缓冲器具有用户可编程的输出功率 (可设置范围从－4.3dBm 至 +4.5dBm)，并可利用一个数字输入引脚或软件实现静噪。

超低噪声充电泵包含可选的高电压及低电压箝位 (适用于 VCO 监视)，也可以设定为提供一个 V＋/2 的偏压。

所有的器件设定值均通过一个 SPI 兼容型串行端口来控制。

Applications

无线基站 (LTE、WiMAX、W-CDMA、PCS)
宽带无线接入
微波数据链路
军用及安全无线电
测试和测量

LTC6947的优势和特点：

低噪声分数 N PLL
无 ΔΣ 调制器杂散
18 位分数分母
350MHz 至 6GHz VCO 输入范围
－226dBc/Hz 归一化带内相位噪声层
－274dBc/Hz 归一化带内 1/f 噪声
－157dBc/Hz 宽带输出相位噪声层
卓越的整数边界杂散性能
输出分频器 (1 至 6，50% 占空比)
输出缓冲静噪
充电泵电源：3.15V 至 5.25V
充电泵电流：1mA 至 11.2mA
基准输入频率高达 425MHz
快速频率开关操作
FracNWizard 软件设计工具支持

LTC6947具体的完整产品型号参数及价格（美元）：

LTC6947IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：8.38（100-499个）；6.91（1000+个）

LTC6947IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.38（100-499个）；6.91（1000+个）

LTC6947的评估套件：

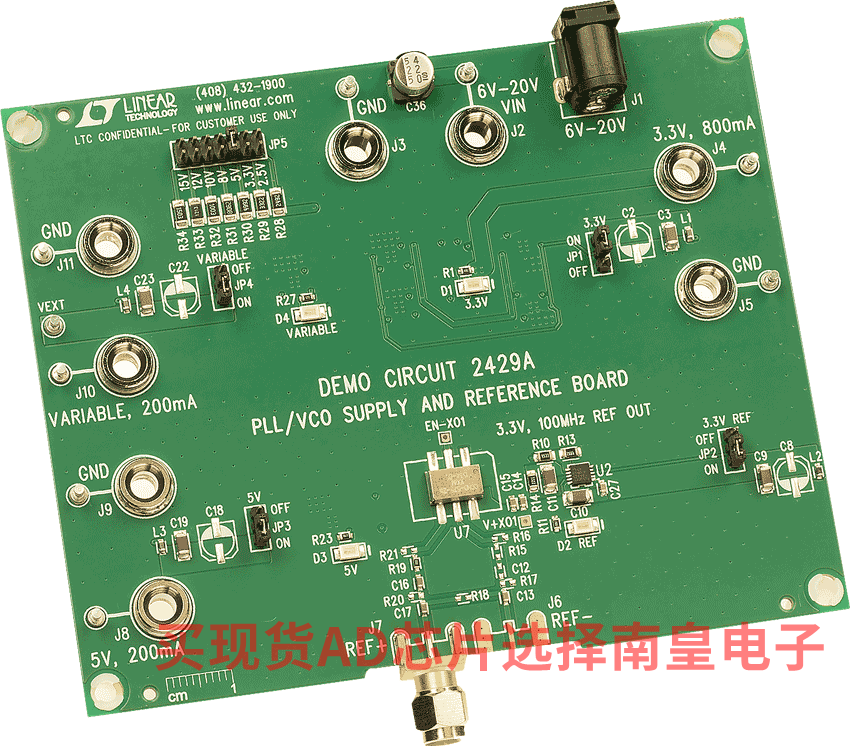

DC2429A：LT3042低噪声PLL/VCO电源板，采用板载100MHz基准频率

演示电路2429A是一款PLL/VCO电源和基准频率电路板，采用超低噪声和超高PSRR的RF线性稳压器LT3042。通过6V至20V实验电源或墙壁电源供电时，DC2429A使用7个LT3042，生成4个超低噪声的电源。这些电源包括3.3V/800mA固定电源（4个LT3042并联）、5V/200mA固定电源、3.3V/200mA固定电源（为板载100MHz超低抖动晶体振荡器供电）和电压可调（2.5V至15V）的200mA电源（适合为外部VCO供电）。DC2429确保PLL/VCO评估符合数据手册中提供的性能数据。

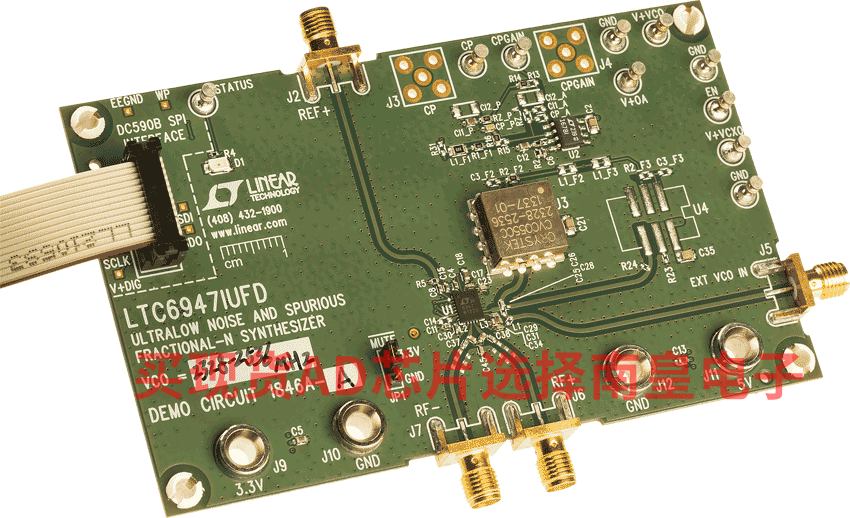

DC1846A-A：LTC6947 Demo Board | Ultralow Noise and Spurious 350MHz to 6GHz Frac-N Synthesizer, VCO=2328-2536MHz , (Requires DC590)

Demonstration circuit 1846A features the LTC6947, an Ultralow Noise and Spurious Fractional-N Synthesizer. DC1846A provides 50Ω SMA connectors for the reference frequency (REF+) and the two single-ended RF outputs (RF+ and RF–).
