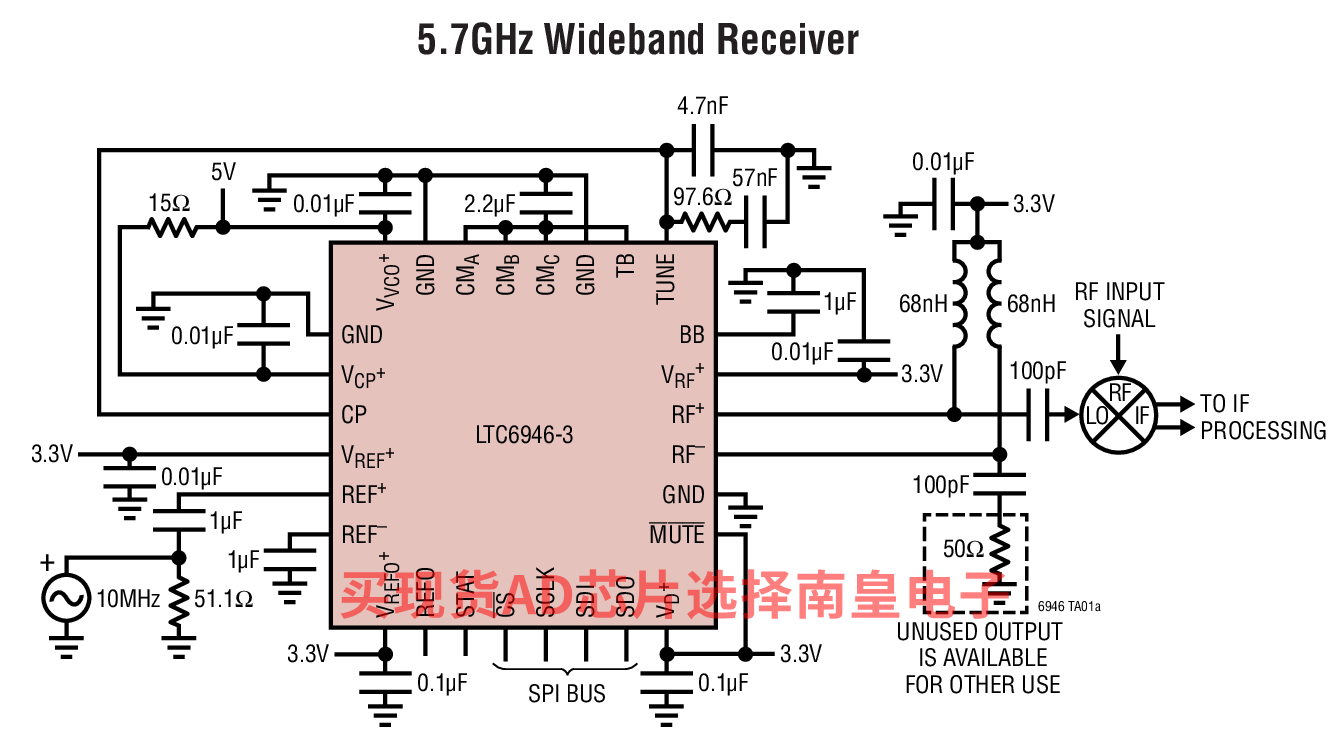

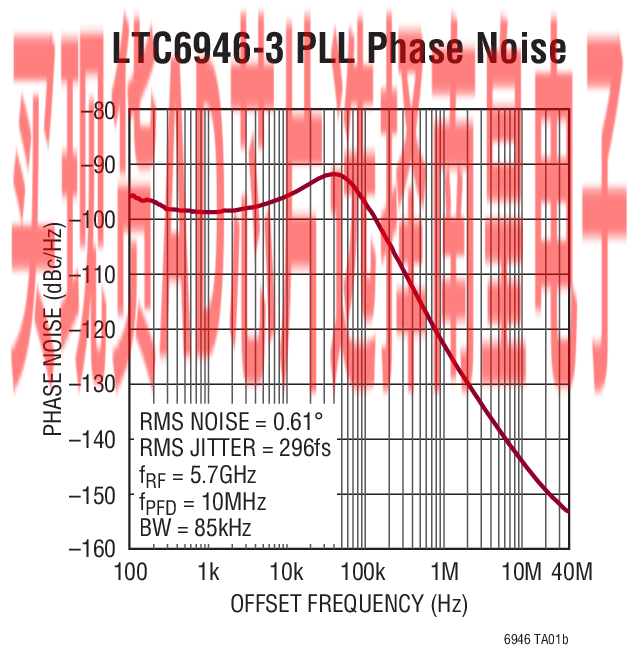

LTC6946 是具全集成型 VCO 的高性能、低噪声、6.39GHz 锁相环 (PLL)，包括一个基准分频器、具锁相指示器的相位-频率检测器 (PFD)、超低噪声充电泵、整数反馈分频器和 VCO 输出分频器。充电泵包含可选的高电压及低电压箝位，可用于 VCO 监视。

集成型低噪声 VCO 未采用任何外部组件。它在内部进行校准以校正输出频率，而无需外部系统支持。

该器件具有一个缓冲的可编程 VCO 输出分频器 (分 1 ~ 6 级)，从而可提供一个很宽的频率范围。

应用

• 无线基站 (LTE、WiMAX、W-CDMA、PCS)
• 宽带无线接入
• 军用及安全无线电
• 测试和测量

• 具集成型 VCO 的低噪声整数 N PLL
• –226dBc/Hz 归一化带内相位噪声层
• –274dBc/Hz 归一化带内 1/f 噪声
• –157dBc/Hz 宽带输出相位噪声层
• 超卓的杂散性能
• 输出分频器 (1 至 6，50% 占空比)
• 输出缓冲静噪
• 低噪声基准缓冲器
• 充电泵电流可调范围：250μA 至 11.2mA
• 可配置状态输出
• SPI 兼容型串行端口控制
• PLLWizard 软件设计支持工具

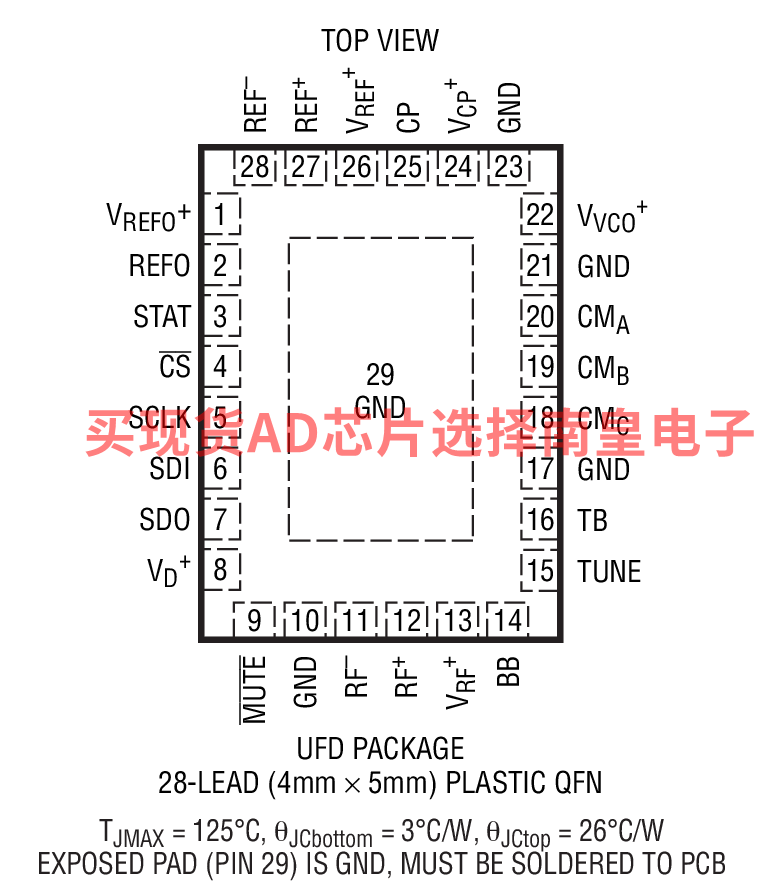

LTC6946IUFD-4#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

DC2429A：LT3042低噪声PLL/VCO电源板，采用板载100MHz基准频率

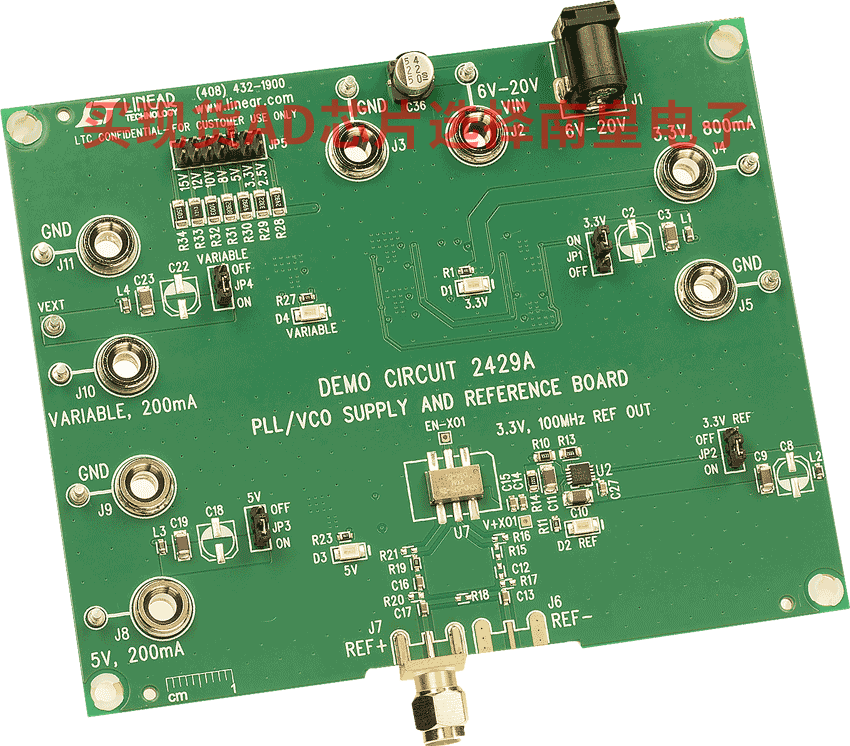

演示电路2429A是一款PLL/VCO电源和基准频率电路板，采用超低噪声和超高PSRR的RF线性稳压器LT3042。通过6V至20V实验电源或墙壁电源供电时，DC2429A使用7个LT3042，生成4个超低噪声的电源。这些电源包括3.3V/800mA固定电源（4个LT3042并联）、5V/200mA固定电源、3.3V/200mA固定电源（为板载100MHz超低抖动晶体振荡器供电）和电压可调（2.5V至15V）的200mA电源（适合为外部VCO供电）。DC2429确保PLL/VCO评估符合数据手册中提供的性能数据。
