- 制造厂商：AD
- 产品类别：锁相环(PLL)频率合成器和转换环路
- 技术类目：整数N分频PLL
- 功能描述：超低噪声及杂散 0.35GHz 至 6GHz 整数 N 合成器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC6945 是一款高性能、低噪声、6GHz 锁相环 (PLL)，包括一个基准分频器、具锁相指示器的相位-频率检测器 (PFD)、充电泵、整数反馈分频器和 VCO 输出分频器。
该器件具有一个缓冲的可编程 VCO 输出分频器 (分 1 ~ 6 级)。差分、低噪声输出缓冲器具有用户可编程的输出功率 (可设置范围从 –6dBm 至 3dBm)，并可利用一个数字输入引脚或软件实现静噪。
低噪声基准缓冲器直接将一个典型的 0dBm 方波输出至一个50Ω 阻抗中 (从 10MHz至 250MHz)，或者，也可以通过软件停用。 超低噪声充电泵包含可选的高电压及低电压箝位，可用于 VCO 监视；也可以设定为提供一个 V+/2 的偏压。
所有的器件设定值均通过一个 SPI 兼容型串行端口控制。
应用
- 无线基站 (LTE、WiMAX、W-CDMA、PCS)
- 宽带无线接入
- 微波数据链路
- 军用及安全无线电
- 测试和测量
- 低噪声整数 N PLL
- 350MHz 至 6GHz VCO 输入范围
- –226dBc/Hz 归一化带内相位噪声层
- –274dBc/Hz 归一化带内 1/f 噪声
- –157dBc/Hz 宽带输出相位噪声层
- 超卓的杂散性能
- 输出分频器 (1 至 6，50% 占空比)
- 低噪声基准缓冲器
- 输出缓冲静噪
- 充电泵电源：3.15V 至 5.25V
- 充电泵电流：250μA 至 11.2mA
- 可配置状态输出
- SPI 兼容型串行端口控制
- PLLWizard 软件设计工具支持

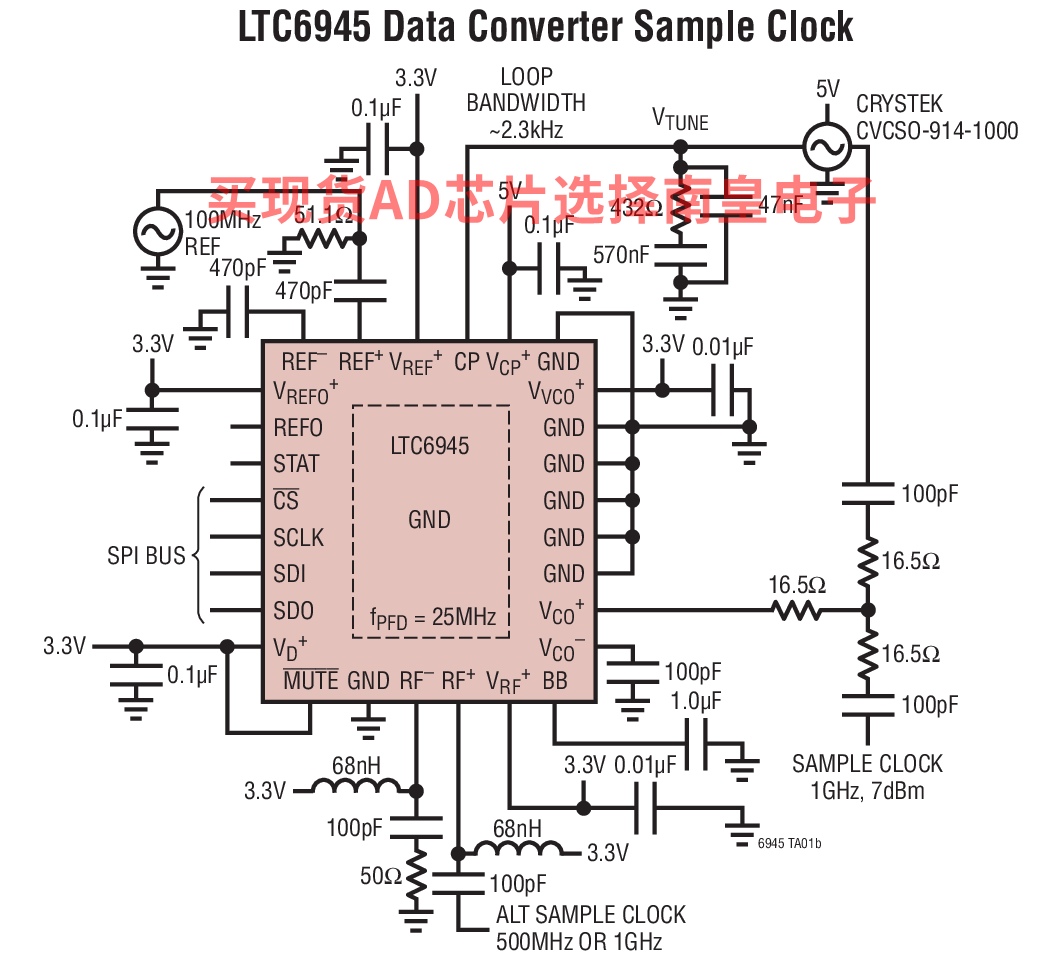

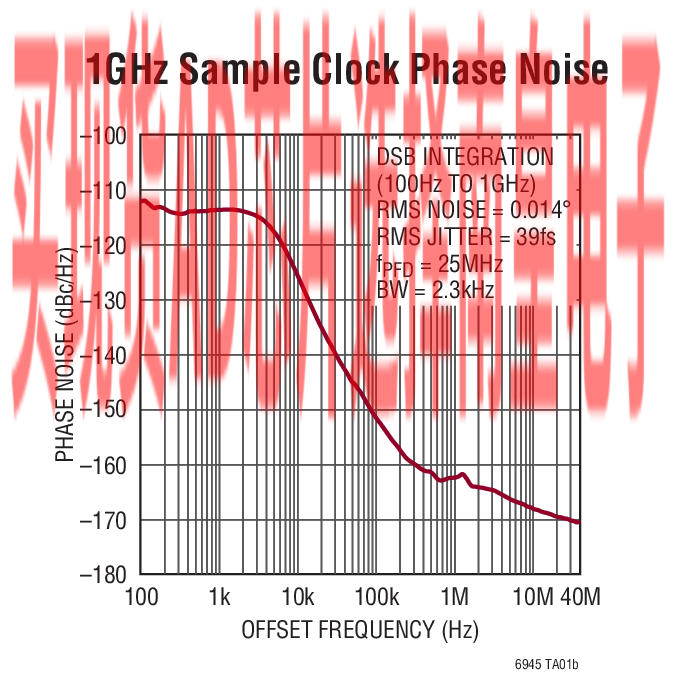

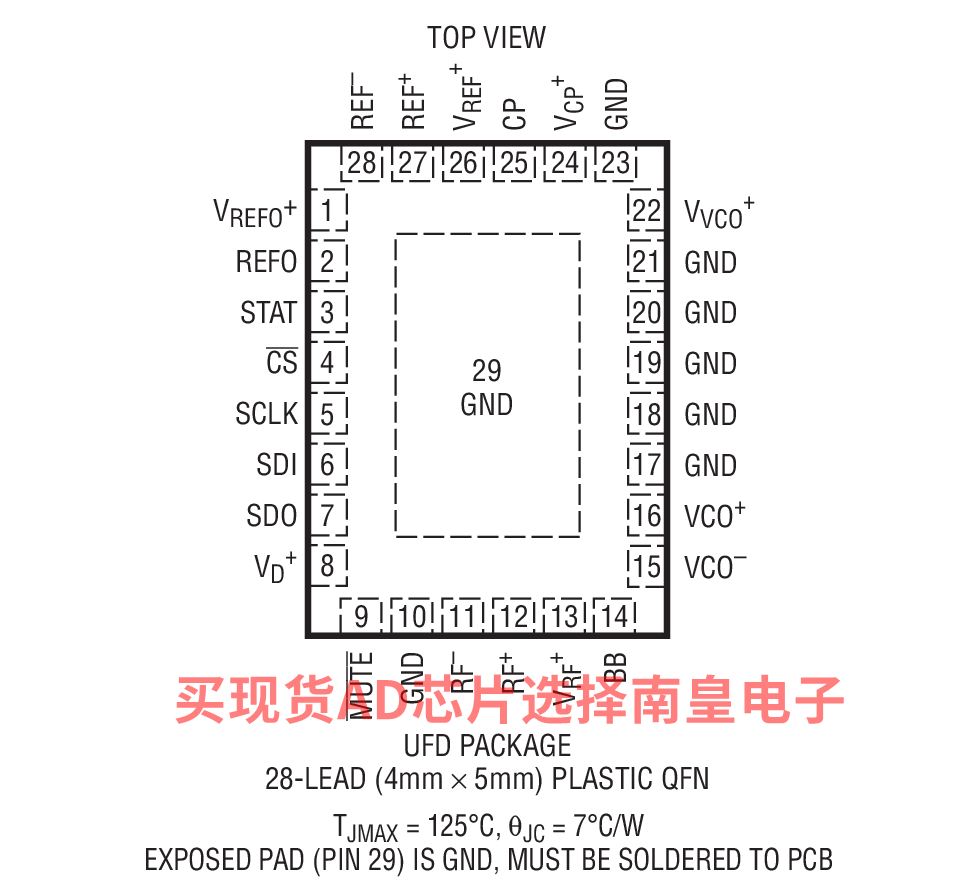

LTC6945IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

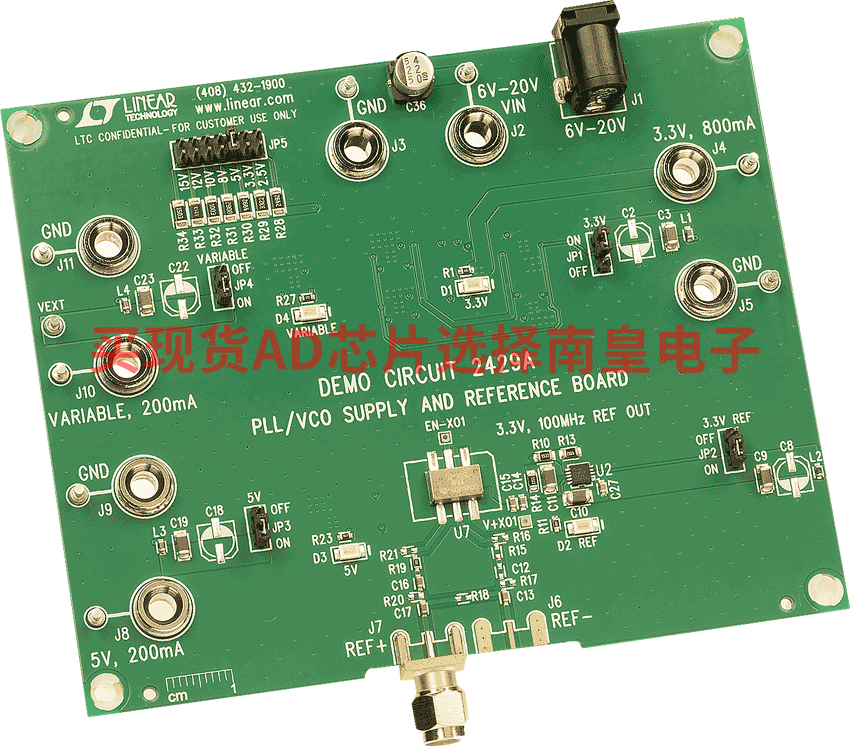

DC2429A：LT3042低噪声PLL/VCO电源板，采用板载100MHz基准频率
演示电路2429A是一款PLL/VCO电源和基准频率电路板，采用超低噪声和超高PSRR的RF线性稳压器LT3042。通过6V至20V实验电源或墙壁电源供电时，DC2429A使用7个LT3042，生成4个超低噪声的电源。这些电源包括3.3V/800mA固定电源（4个LT3042并联）、5V/200mA固定电源、3.3V/200mA固定电源（为板载100MHz超低抖动晶体振荡器供电）和电压可调（2.5V至15V）的200mA电源（适合为外部VCO供电）。DC2429确保PLL/VCO评估符合数据手册中提供的性能数据。

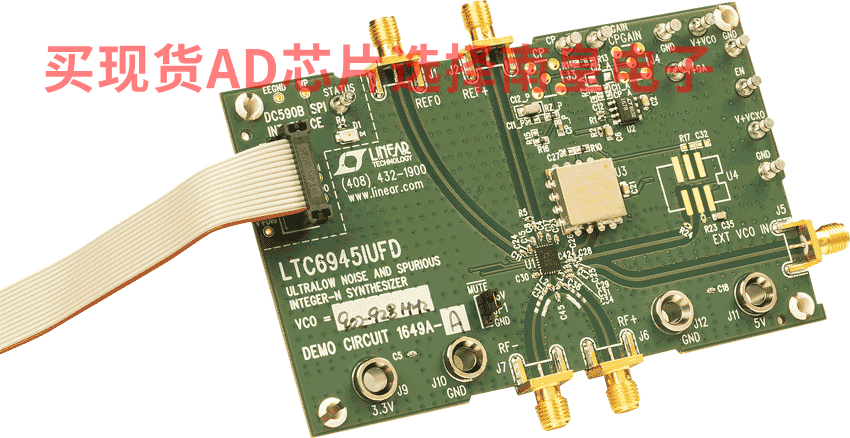

DC1649A-A：LTC6945 Demo | Ultralow Noise and Spurious 6GHz Integer-N Synthesizer, VCO=902-928Hz, (Requires DC590)
DC1649A-A: Demo Board for LTC6945 Ultralow Noise and Spurious 0.35GHz to 6GHz Integer-N Synthesizer.
