LTC6910（采用 SOT-23 封装的数字控制可编程增益放大器）-AD代理

LTC6910的基本参数

制造厂商：AD
产品类别：可变增益放大器(VGA)
技术类目：可编程增益放大器
功能描述：采用 SOT-23 封装的数字控制可编程增益放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC6910的产品详情：

LTC6910 系列是低噪声数字可编程增益放大器 (PGA)，所占用的印制电路板空间非常少，并且易于使用。反相增益是可调的，当采用一个 3 位数字输入时，在 LTC6910-1中可选择数值为 0、1、2、5、10、20、50 和 100V/V 的增益；在 LTC6910-2 中可选择数值为 0、1、2、4、8、16、32 和 64V/V 的增益；而在 LTC6910-3 中则可选择数值为 0、1、2、3、4、5、6 和 7V/V 的增益。

LTC6910-X 系列是具有轨至轨输出的反相放大器。当在单位增益条件下工作时，它们也对轨至轨输入信号进行处理。位于 AGND 引脚上的一个内部生成半电源基准支持单电源应用。LTC6910-X 系列在 2.7V 至 10.5V 的单电源或分离电源条件下工作，并提供 8 引脚 SOT-23 封装。

应用

数据采集系统
动态增益改变
自动测距电路
自动增益控制

LTC6910的优势和特点：

3 位数字增益控制 (具有三种增益代码选项)
轨至轨输入范围
轨至轨输出摆幅
单或双电源：2.7V 至 10.5V 总值
11MHz 的增益带宽乘积
输入噪声低至 8nV/√Hz
系统动态范围至 120dB
输入失调电压：1.5mV
8 引脚扁平 (高度仅 1mm) SOT-23 (ThinSOT) 封装

LTC6910具体的完整产品型号参数及价格（美元）：

LTC6910-1CTS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.68（100-499个）；1.23（1000+个）

LTC6910-1CTS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.68（100-499个）；1.23（1000+个）

LTC6910-1HTS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.63（1000+个）

LTC6910-1HTS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.63（1000+个）

LTC6910-1ITS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.01（100-499个）；1.52（1000+个）

LTC6910-1ITS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.01（100-499个）；1.52（1000+个）

LTC6910-2CTS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.68（100-499个）；1.23（1000+个）

LTC6910-2CTS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.68（100-499个）；1.23（1000+个）

LTC6910-2HTS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.63（1000+个）

LTC6910-2HTS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.63（1000+个）

LTC6910-2ITS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.01（100-499个）；1.52（1000+个）

LTC6910-2ITS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.01（100-499个）；1.52（1000+个）

LTC6910-3CTS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.68（100-499个）；1.23（1000+个）

LTC6910-3CTS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.68（100-499个）；1.23（1000+个）

LTC6910-3HTS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.63（1000+个）

LTC6910-3HTS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.63（1000+个）

LTC6910-3ITS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.01（100-499个）；1.52（1000+个）

LTC6910-3ITS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.01（100-499个）；1.52（1000+个）

LTC6910的评估套件：

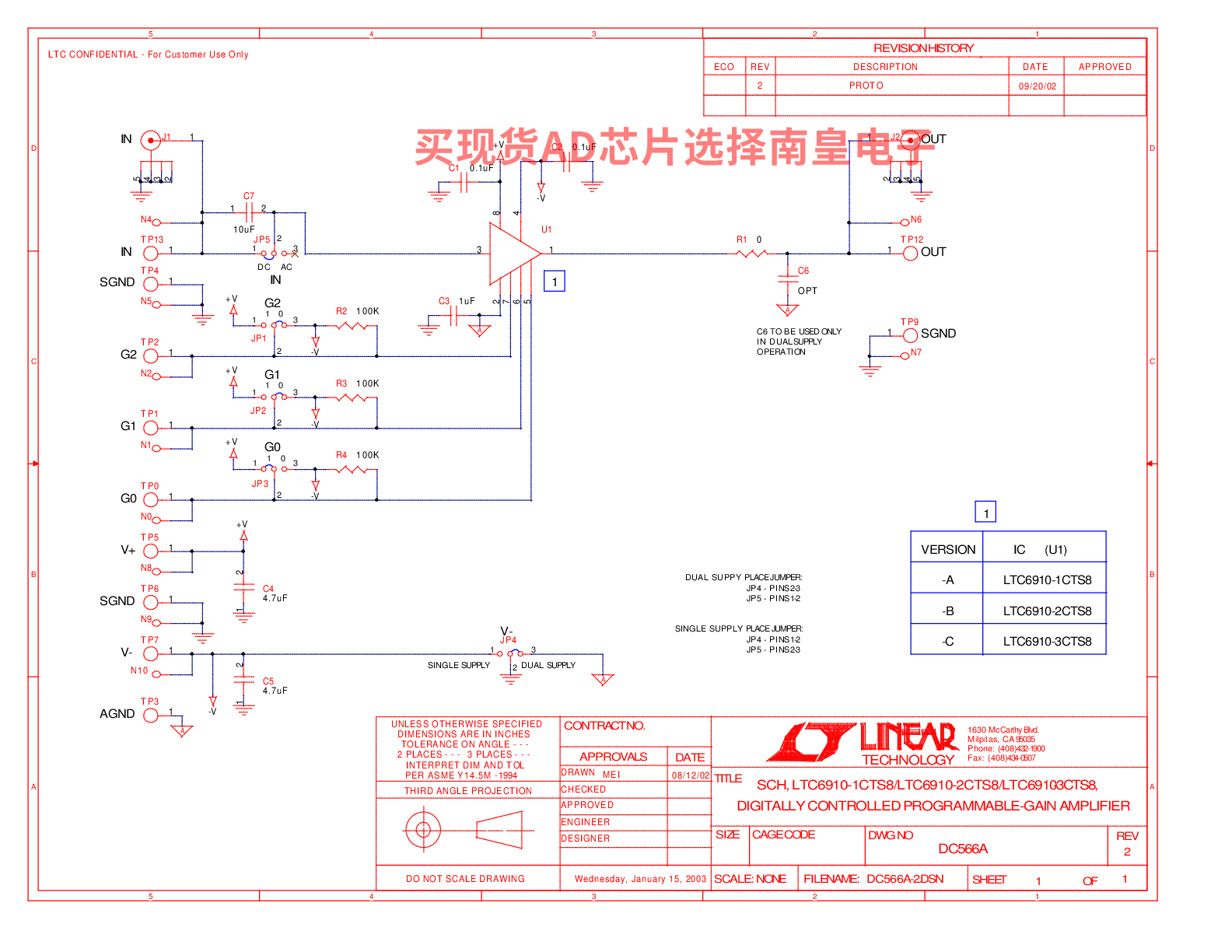

DC566A-C：LTC6910-3CTS8 | Digitally Controlled Programmable-Gain Amplifier

DC566A-C: Demo Board for the LTC6910 Digitally Controlled Programmable Gain Amplifiers in SOT-23.

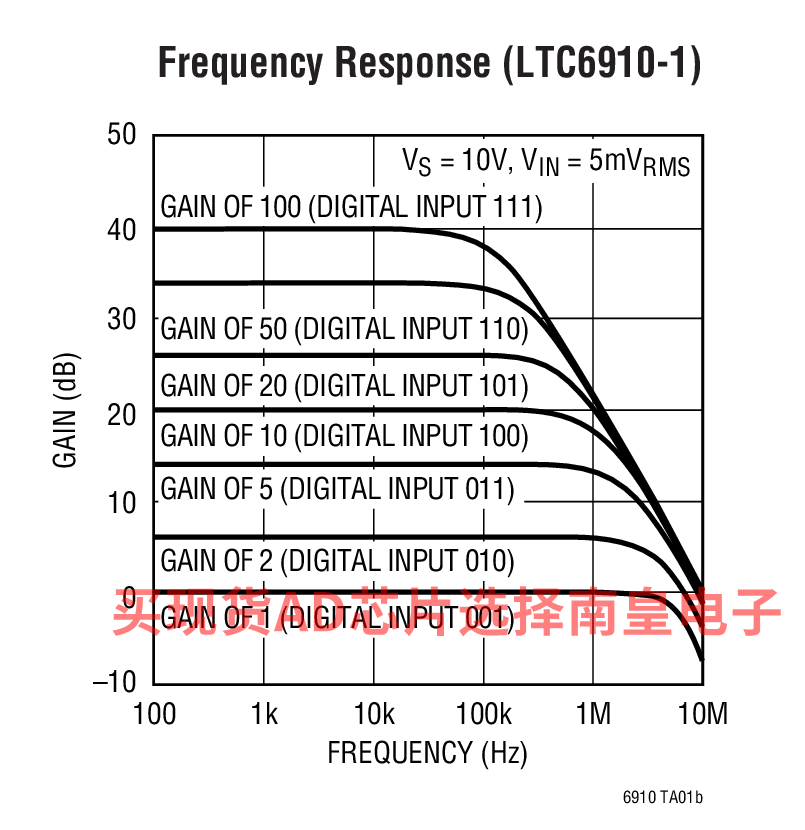

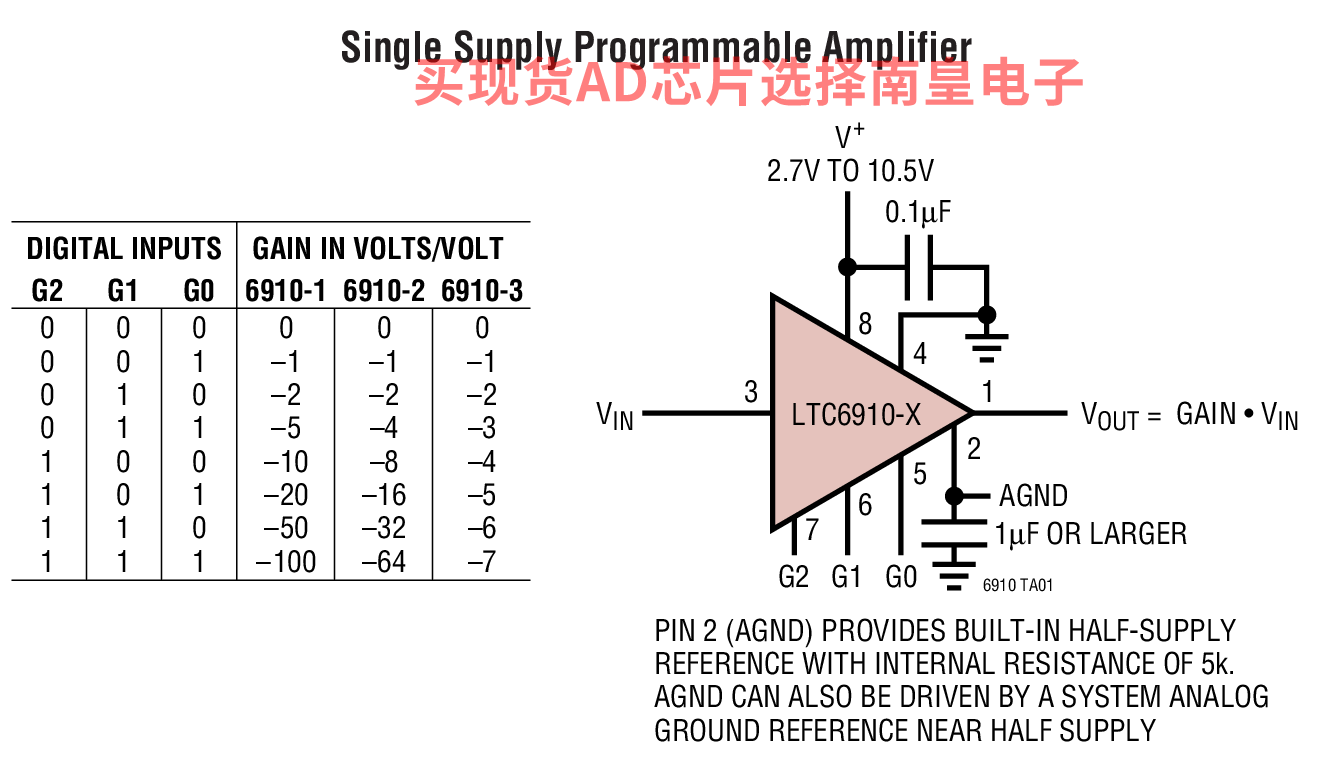

LTC6910的电路图解：

LTC6910的评估套件：
