LTC691（微处理器监控电路）-AD代理

LTC691的基本参数

制造厂商：AD
产品类别：监控电路
技术类目：单电源监控器
功能描述：微处理器监控电路
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC691的产品详情：

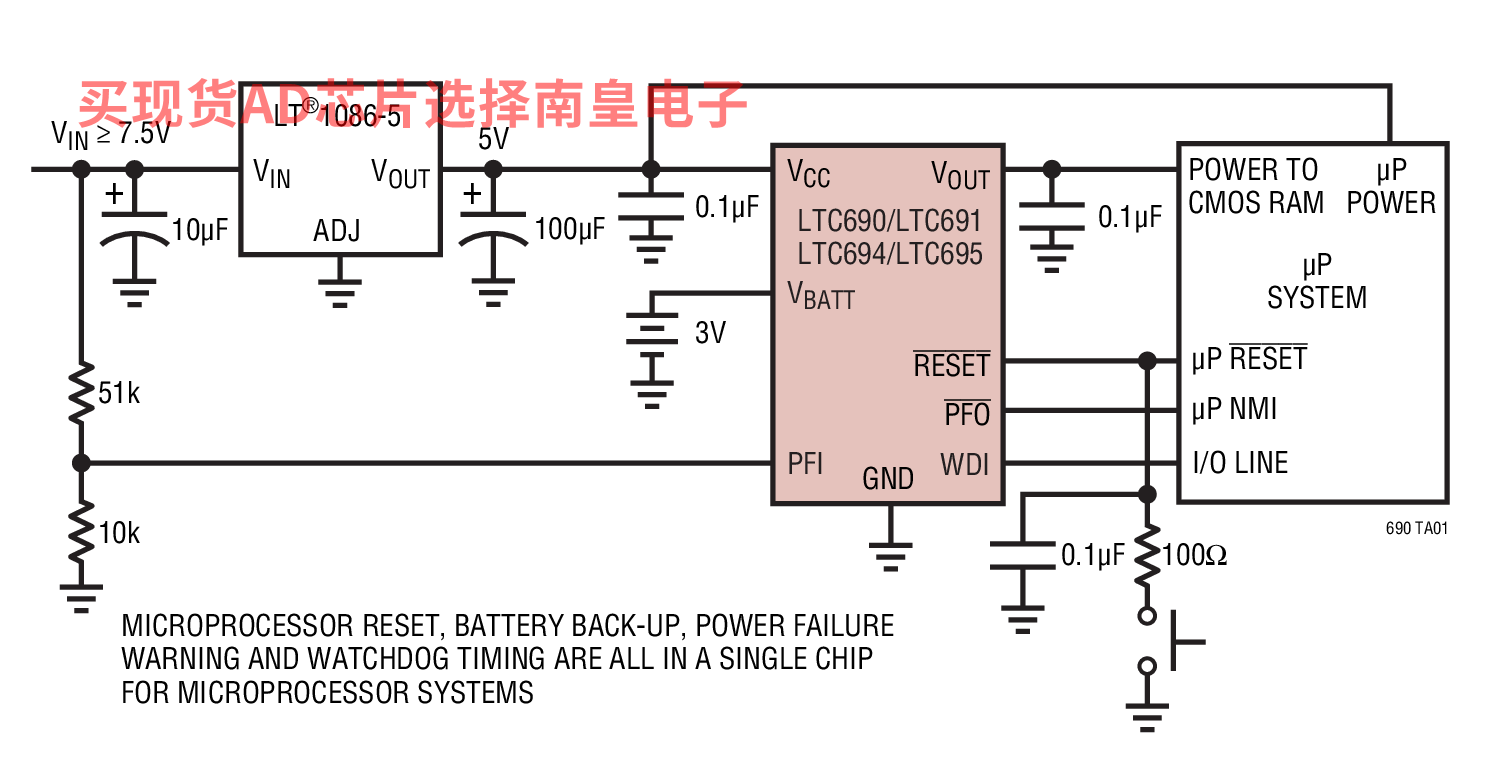

LTC690 系列提供了用于微处理器复位、电池后备、CMOS RAM 写保护、电源故障报警和看门狗定时的完整电源监视和电池控制功能。一个精准的内部电压基准和比较器电路负责监视电源线路。当出现超出容限范围的情况时，复位输出将被强制为运行状态，而且芯片使能输出将无条件地对外部存储器进行写保护。此外，RESET 输出将保证处于逻辑低电平，即使 VCC 低至 1V 也不例外。

LTC690 系列利用一个充电泵 NMOS 电源开关来给有源 CMOS RAM 供电，旨在实现低压差和低电源电流。当失去主电源时，将由辅助电源 (连接至电池输入引脚) 通过一个高效 PMOS 开关来给处于待机状态的 RAM 供电。

为了在即将发生电源故障时提供预警，LTC690 系列提供了一个具有用户定义门限的内部比较器。另外，还提供了一个内部看门狗定时器，当看门狗输入在一个预设超时周期之前未被变换时，该定时器将强制复位引脚以进入运行状态。

应用

关键的微处理器 (μP) 电源监视
智能仪器
电池供电型计算机和控制器
汽车系统

LTC691的优势和特点：

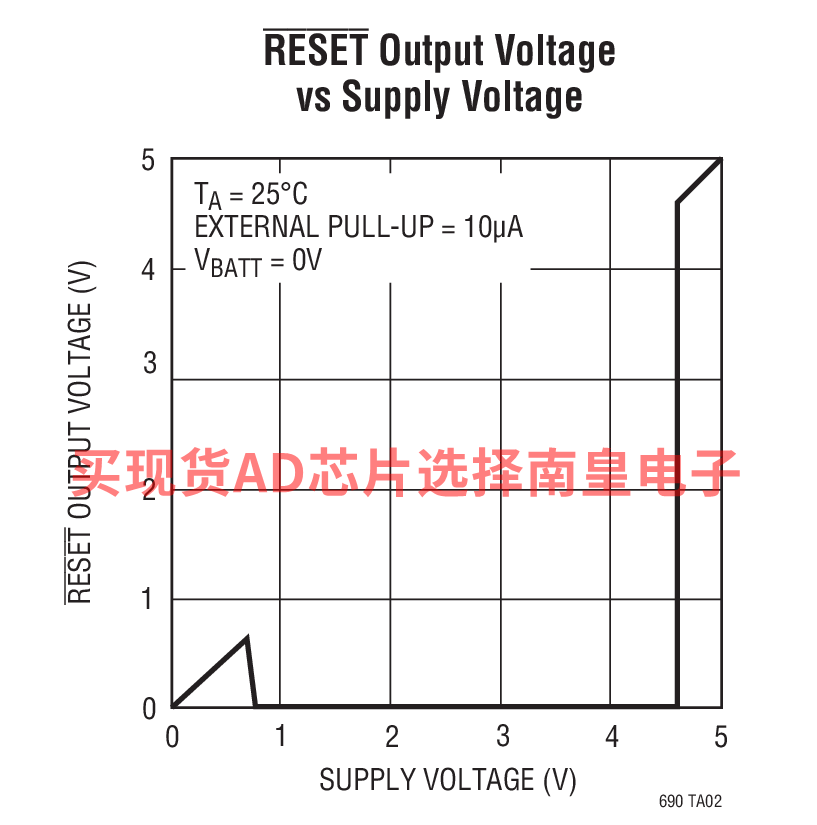

保证复位确定在 VCC = 1V
1.5mA 最大电源电流
RAM 芯片使能信号的快速 (最大 35ns) 板上选通

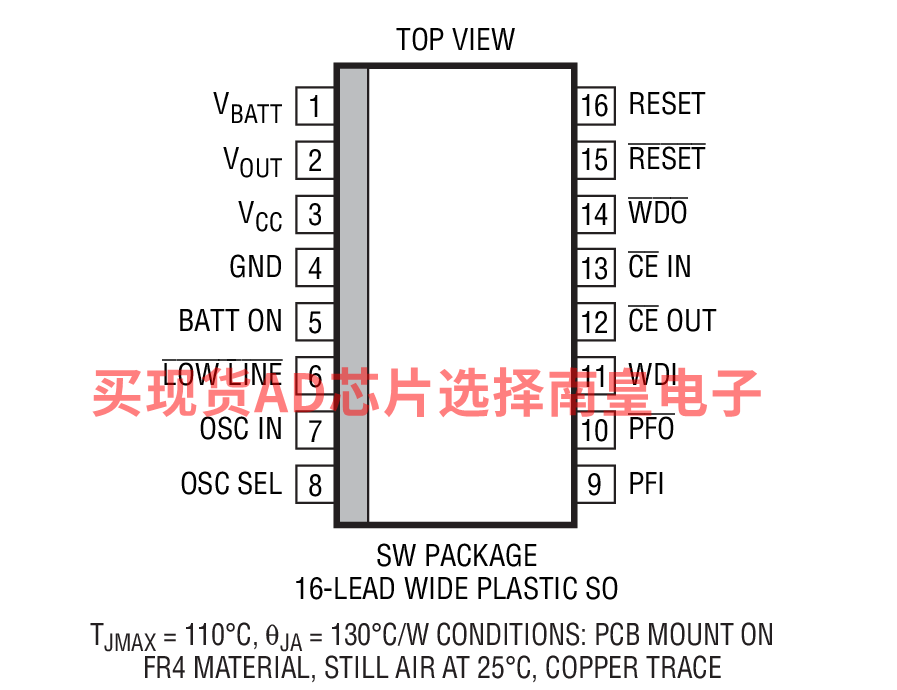

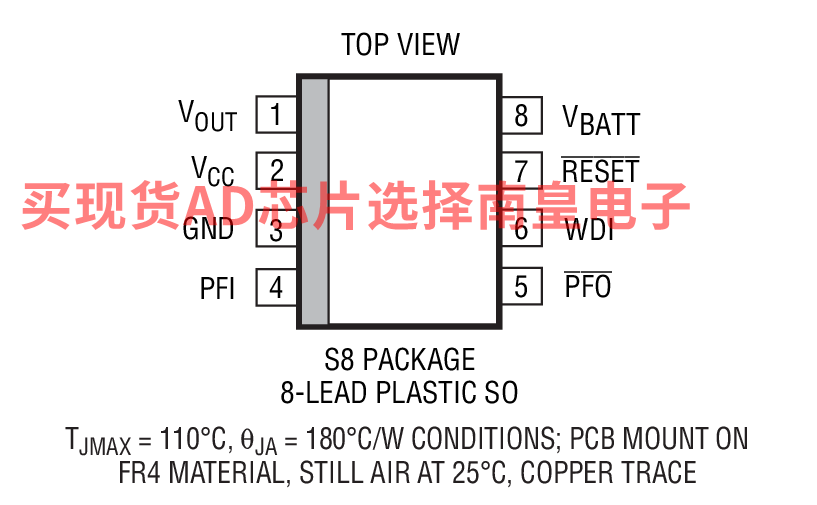

SO-8 和 S16 封装
4.65V 精准电压监视器
电源运行正常 / 复位延时：50ms、200ms 或可调
最少的外部元件数目
1μA 最大待机电流
用于电源故障或低电池电量报警的电压监视器
热限制
规定了整个温度范围内的性能
MAX690 系列的卓越升级产品

LTC691具体的完整产品型号参数及价格（美元）：

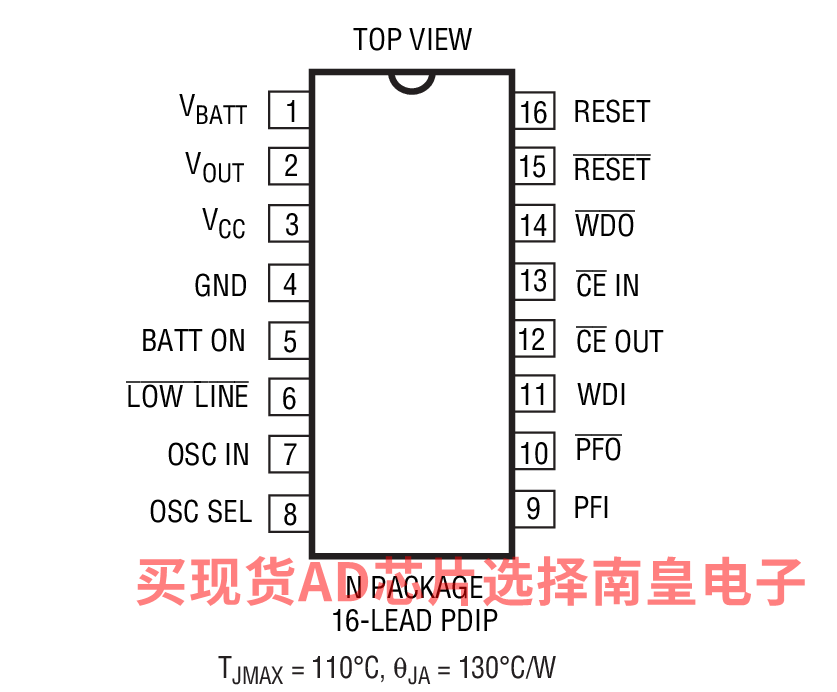

LTC691CN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：4.75（100-499个）；4.63（1000+个）

LTC691CSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：5.31（100-499个）；5.14（1000+个）

LTC691CSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：5.31（100-499个）；5.14（1000+个）

LTC691IN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：6.19（100-499个）；6（1000+个）

LTC691ISW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：6.88（100-499个）；6.64（1000+个）

LTC691ISW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：6.88（100-499个）；6.64（1000+个）

LTC691的评估套件：
