LTC6909（采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器）-AD代理

LTC6909的基本参数

制造厂商：AD
产品类别：硅振荡器
技术类目：硅振荡器
功能描述：采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC6909的产品详情：

LTC6909 是一款易于使用的精准振荡器，它能够提供1、2、3、4、5、6、7 或 8 相同步输出。LTC6909 还提供了扩频调制 (SSFM) 功能，可启用该电路来改善电磁兼容性 (EMC) 性能。

8 个单独的输出提供了多达 8 个轨至轨、50% 占空比时钟信号。利用 3 个逻辑输入对输出进行配置以实现相位分离，范围从 45° 至 120° (3 至 8 相)。也可以把时钟输出保持于低电平或配置为高阻抗。单个电阻器与相位配置相组合，用于根据下列公式来设定输出频率：

fOUT = 20MHz • 10k / (RSET • PH)

其中的 PH = 3、4、5、6、7 或 8。

LTC6909 可在那些仅需要一个或两个输出相位的应用中使用。或者，也可以利用 LTC6908 器件系列来提供相同的两个输出信号，但这些器件采用的是较小的 SOT-23 或 2mm x 3mm DFN 封装。LTC6908-1 提供了互补 (180°) 输出，而 LTC6908-2 则提供了正交 (90°) 输出。

应用

使多个开关电源实现同步

LTC6909的优势和特点：

1 、2、3、4、5、6、7 或 8 相输出
利用一个外部电阻器来设定输出频率 (范围从 12.5kHz 至 6.67MHz)

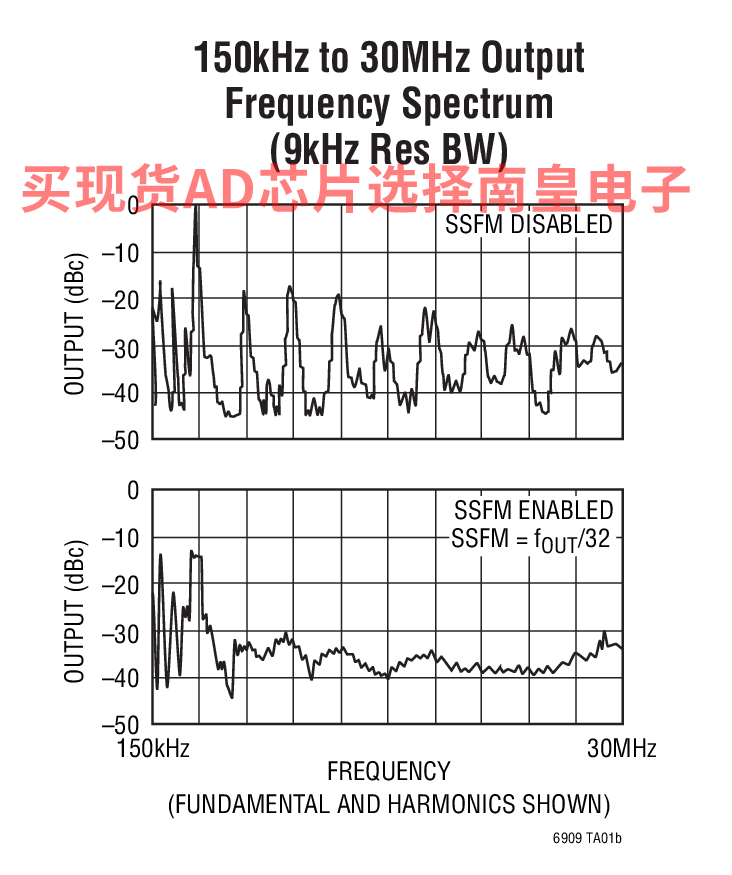

可任选的扩频调频用于改善 EMI 性能
±10% 频率扩展
可以将输出保持于低电平或浮置 (高阻抗)
3 种扩频调制速率：fOUT/16、fOUT/32 和 fOUT/64
400μA 电源电流
采用 2.7V 至 5.5V 单工作电源
快速启动时间
第一个周期准确
输出呈高阻抗，直到频率稳定为止

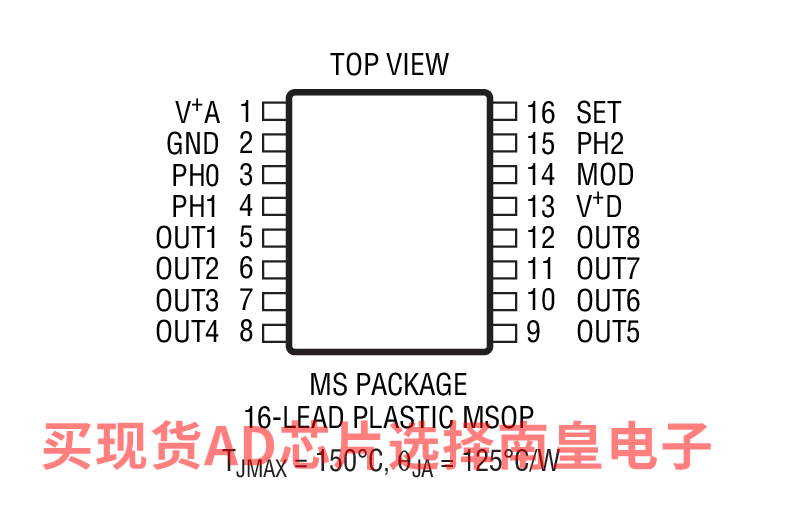

MS16 封装

LTC6909具体的完整产品型号参数及价格（美元）：

LTC6909CMS#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.9（1000+个）

LTC6909CMS#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.9（1000+个）

LTC6909HMS#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.62（100-499个）；3.98（1000+个）

LTC6909HMS#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.62（100-499个）；3.98（1000+个）

LTC6909IMS#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：4.03（100-499个）；3.47（1000+个）

LTC6909IMS#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.03（100-499个）；3.47（1000+个）

LTC6909的评估套件：

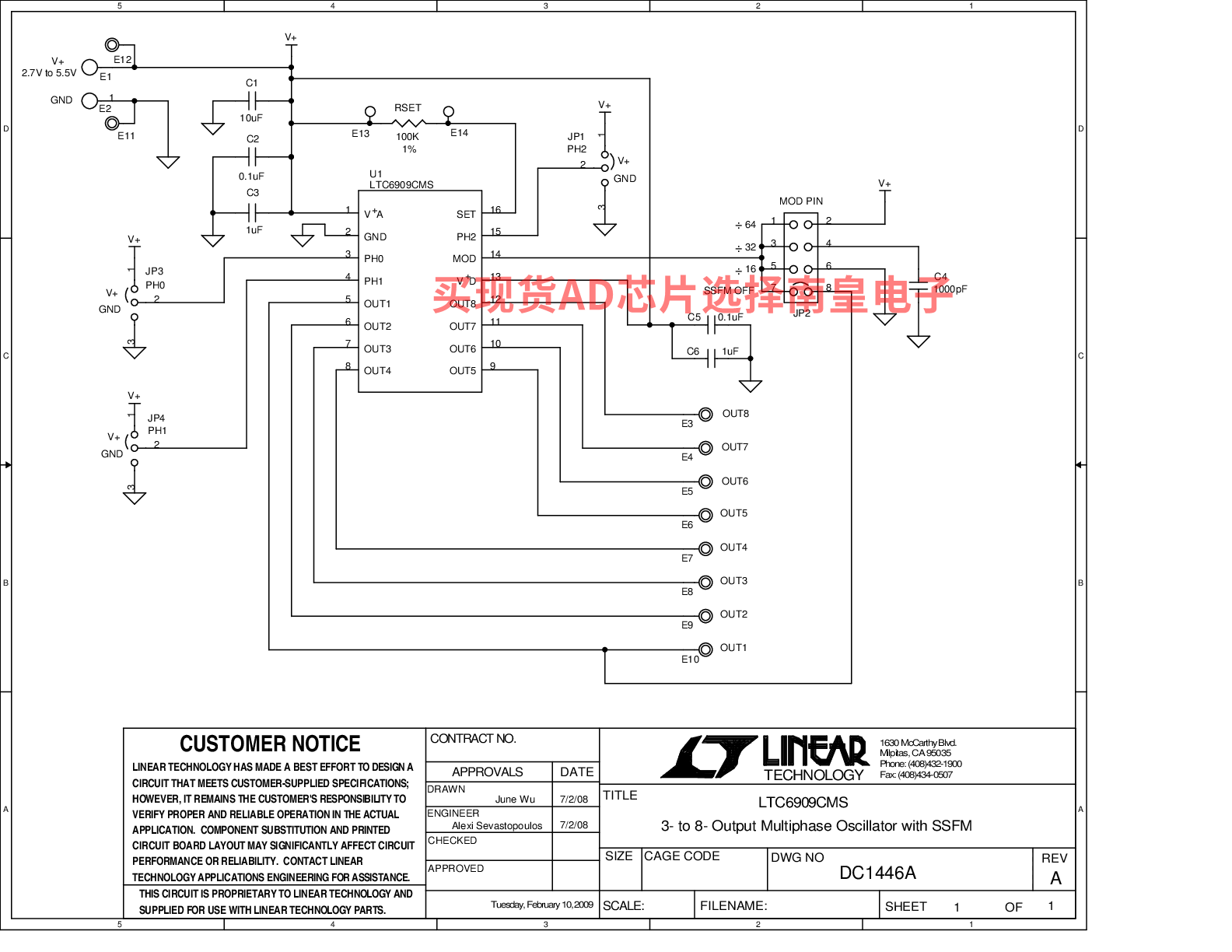

DC1446A：LTC6909 Demo Board

DC1446A: Demo Board for the LTC6909 1 to 8 Output, Multiphase Silicon Oscillator with Spread Spectrum Modulation.

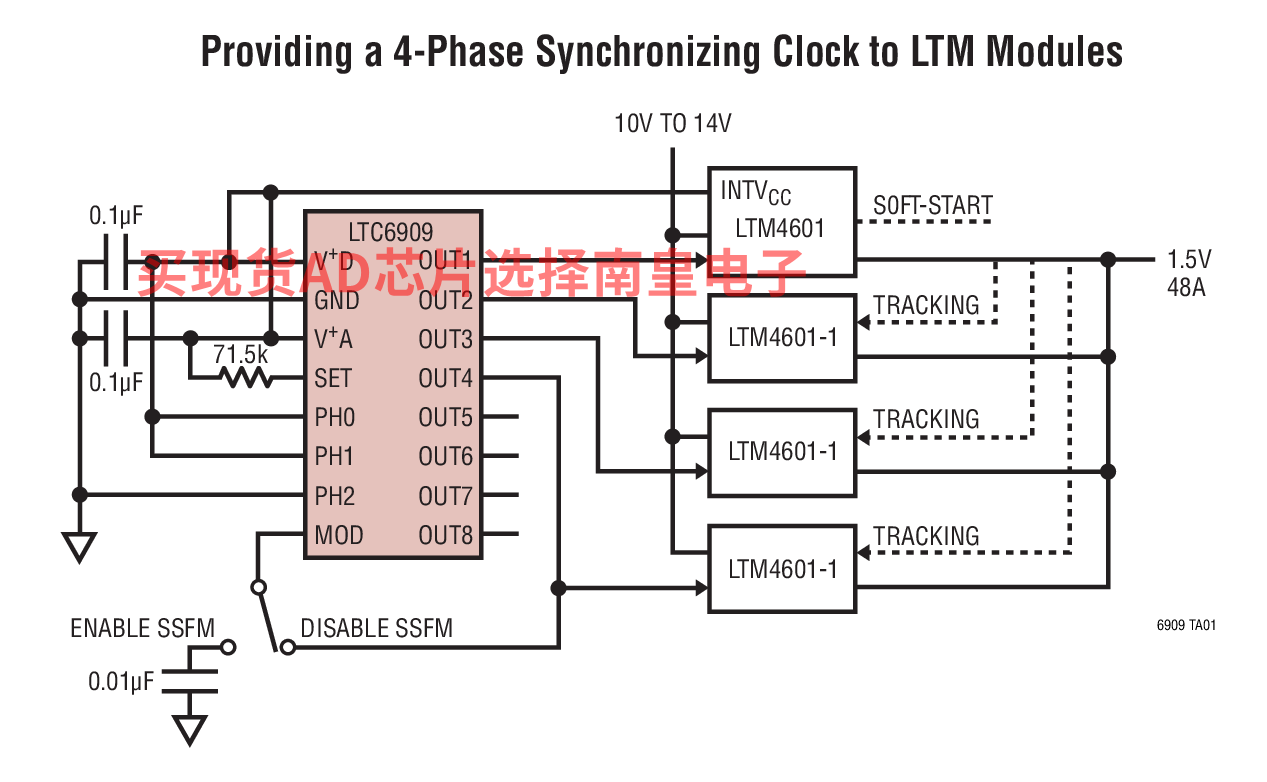

LTC6909的电路图解：

LTC6909的评估套件：
