LTC6906 是一款精准的可编程振荡器，具有多用途、紧凑和易于使用的特点。微功率操作有利于便携式和电池供电型设备。当采用一个 3.3V 电源时，LTC6906 的消耗电流为 12μA (在 100kHz)。

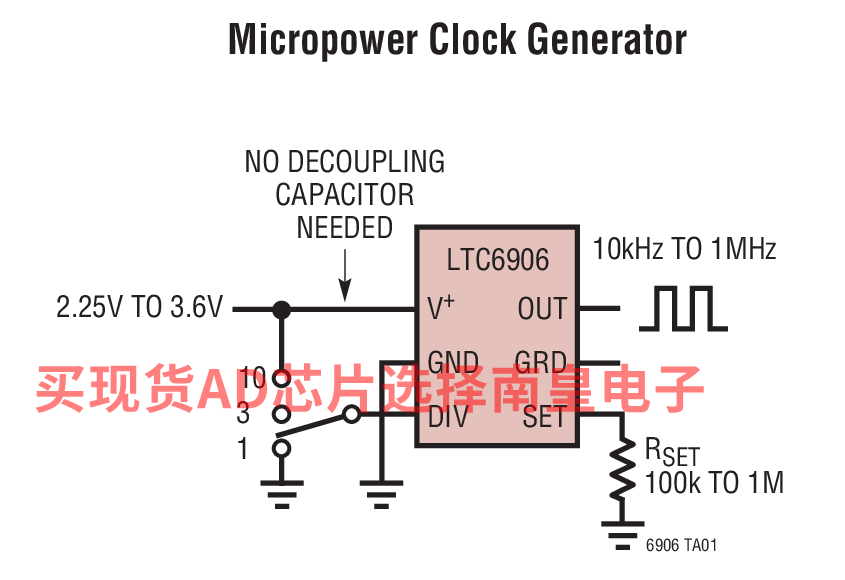

单个电阻器负责在一个 10:1 的范围内设置振荡器频率，初始准确度优于 0.5%。可对输出频率进行 1、3 或 10 分频，以横跨一个 100:1 的总频率范围 (10kHz 至 1MHz)。

在大多数场合无需使用去耦电容器，从而造就了一款占板面积不到 20mm2 的极紧凑解决方案。如需具有停机功能或较低工作频率的器件版本，请与凌力尔特公司联系。

LTC6906 采用 6 引脚 SOT-23 (ThinSOT) 封装。

应用

• 低成本的精准可编程振荡器
• 晶体和陶瓷振荡器的坚固、紧凑和微功率型替代方案
• 高冲击和振动环境
• 便携式和电池供电型设备
• PDA 和蜂窝电话

• 电源电流：12μA (在 100kHz)
• <0.65% 频率准确度 (0ºC 至 70ºC)
• 频率范围：10kHz 至 1MHz
• 由一个电阻器来设定振荡器频率
• 单电源：2.25V 至 5.5V
• -40ºC 至 125ºC 工作温度范围

• 无需去耦电容器
• 启动时间低于 200μs (在 1MHz)
• 上电之后的第一个周期是准确的
• 150Ω CMOS 输出驱动器
• 扁平 (高度仅 1mm) SOT-23 (ThinSOT) 封装

LTC6906CS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.76（100-499个）；1.46（1000+个）

LTC6906CS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.76（100-499个）；1.46（1000+个）

LTC6906HS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.52（100-499个）；2.17（1000+个）

LTC6906HS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.52（100-499个）；2.17（1000+个）

LTC6906IS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.09（100-499个）；1.82（1000+个）

LTC6906IS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.09（100-499个）；1.82（1000+个）

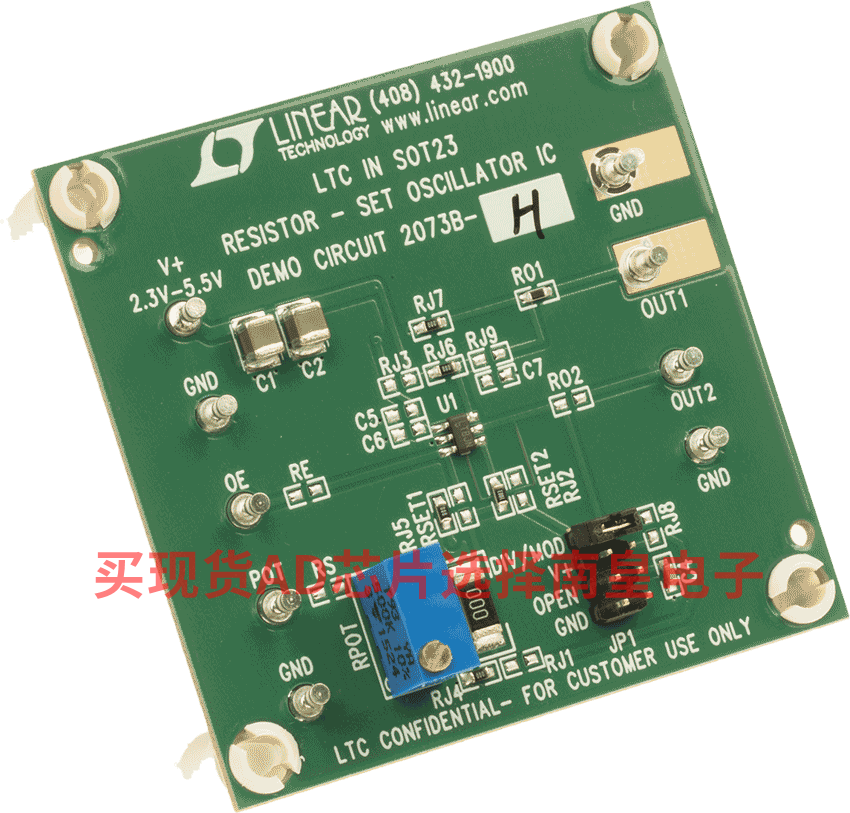

DC2073B-H：LTC6906 硅振荡器演示板

DC2073B 演示板内置采用 SOT23 封装的硅振荡器。DC2073B 演示板提供 11 种不同的选项；DC2073B-A 至 DC2073B-K。这 11 种选项可用于评估电阻组振荡器 IC 和固定频率 IC。
