LTC6905-X（Fixed Frequency SOT-23 Oscillator）-AD代理

LTC6905-X的基本参数

制造厂商：AD
产品类别：硅振荡器
技术类目：硅振荡器
功能描述：Fixed Frequency SOT-23 Oscillator
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC6905-X的产品详情：

The LTC6905-X series of parts are precision, fixed frequency, silicon oscillators designed to minimize board space while maximizing accuracy and ease of use.

Programmed at the factory to a fixed frequency, the LTC6905-X series of parts need no external trim components. An internal three-state divider allows for division of the master clock by 1, 2 or 4, providing 3 frequencies (for each device).

The LTC6905-X series operate with a single 2.7V to 5.5V power supply and provide a rail-to-rail, 50% duty cycle, square wave output. The OE pin will disable the output when brought low and synchronously enable the output when brought high, avoiding pulse slivers.

The four products of the LTC6905-X family are:

LTC6905-133: fOSC = 133MHz, 66.7MHz, 33.3MHz
LTC6905-100: fOSC = 100MHz, 50MHz, 25MHz
LTC6905-96: fOSC = 96MHz, 48MHz, 24MHz
LTC6905-80: fOSC = 80MHz, 40MHz, 20MHz

The LTC6905-X series of parts are designed with a factory trim option to modify the divider ratios from 1, 2, 4 to 8, 16, 32. A second trim option allows for additional master clock frequencies. For the alternate divider ratios and unlisted frequencies, contact LTC marketing.

Protected by U.S. Patents, including 6614313, 6342817.

Applications

Data Clocks for High Reliability Applications
High Vibration, High Acceleration Environments
Replacement for Fixed Crystal and Ceramic Oscillators

LTC6905-X的优势和特点：

No External Components to Set Frequency

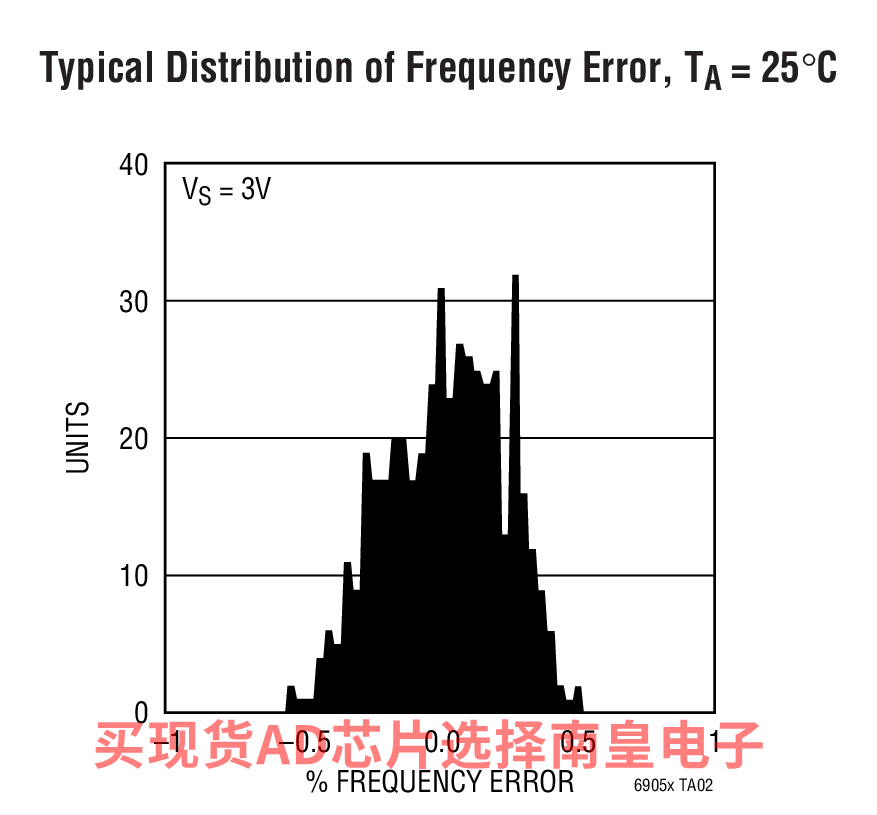

Frequency Error ±0.5% Typical

Fast Start-Up Time: 100µs Typical

±20ppm/°C Temperature Stability

Includes Output Enable

Includes Divide by 1, 2 or 4

Rise Time: 0.5ns, CL = 5pF

Timing Jitter: <0.8% Typical
Duty Cycle: 50% ±2.5%
IS = 8mA Typical (fOSC = 100MHz, CL = 5pF)
CMOS Output Drives 600Ω Load
Single Supply 2.7V to 5.5V
Low Profile (1mm) ThinSOT Package

LTC6905-X具体的完整产品型号参数及价格（美元）：

LTC6905CS5-100#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.62（100-499个）；1.35（1000+个）

LTC6905CS5-100#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.62（100-499个）；1.35（1000+个）

LTC6905CS5-133#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.62（100-499个）；1.35（1000+个）

LTC6905CS5-133#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.62（100-499个）；1.35（1000+个）

LTC6905CS5-80#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.62（100-499个）；1.35（1000+个）

LTC6905CS5-80#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.62（100-499个）；1.35（1000+个）

LTC6905CS5-96#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.62（100-499个）；1.35（1000+个）

LTC6905CS5-96#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.62（100-499个）；1.35（1000+个）

LTC6905HS5-100#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.32（100-499个）；2.01（1000+个）

LTC6905HS5-100#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.32（100-499个）；2.01（1000+个）

LTC6905HS5-133#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.32（100-499个）；2.01（1000+个）

LTC6905HS5-133#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.32（100-499个）；2.01（1000+个）

LTC6905HS5-80#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.32（100-499个）；2.01（1000+个）

LTC6905HS5-80#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.32（100-499个）；2.01（1000+个）

LTC6905HS5-96#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.32（100-499个）；2.01（1000+个）

LTC6905HS5-96#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.32（100-499个）；2.01（1000+个）

LTC6905IS5-100#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.93（100-499个）；1.68（1000+个）

LTC6905IS5-100#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.93（100-499个）；1.68（1000+个）

LTC6905IS5-133#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.93（100-499个）；1.68（1000+个）

LTC6905IS5-133#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.93（100-499个）；1.68（1000+个）

LTC6905IS5-80#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.93（100-499个）；1.68（1000+个）

LTC6905IS5-80#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.93（100-499个）；1.68（1000+个）

LTC6905IS5-96#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.93（100-499个）；1.68（1000+个）

LTC6905IS5-96#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.93（100-499个）；1.68（1000+个）

LTC6905-X的评估套件：

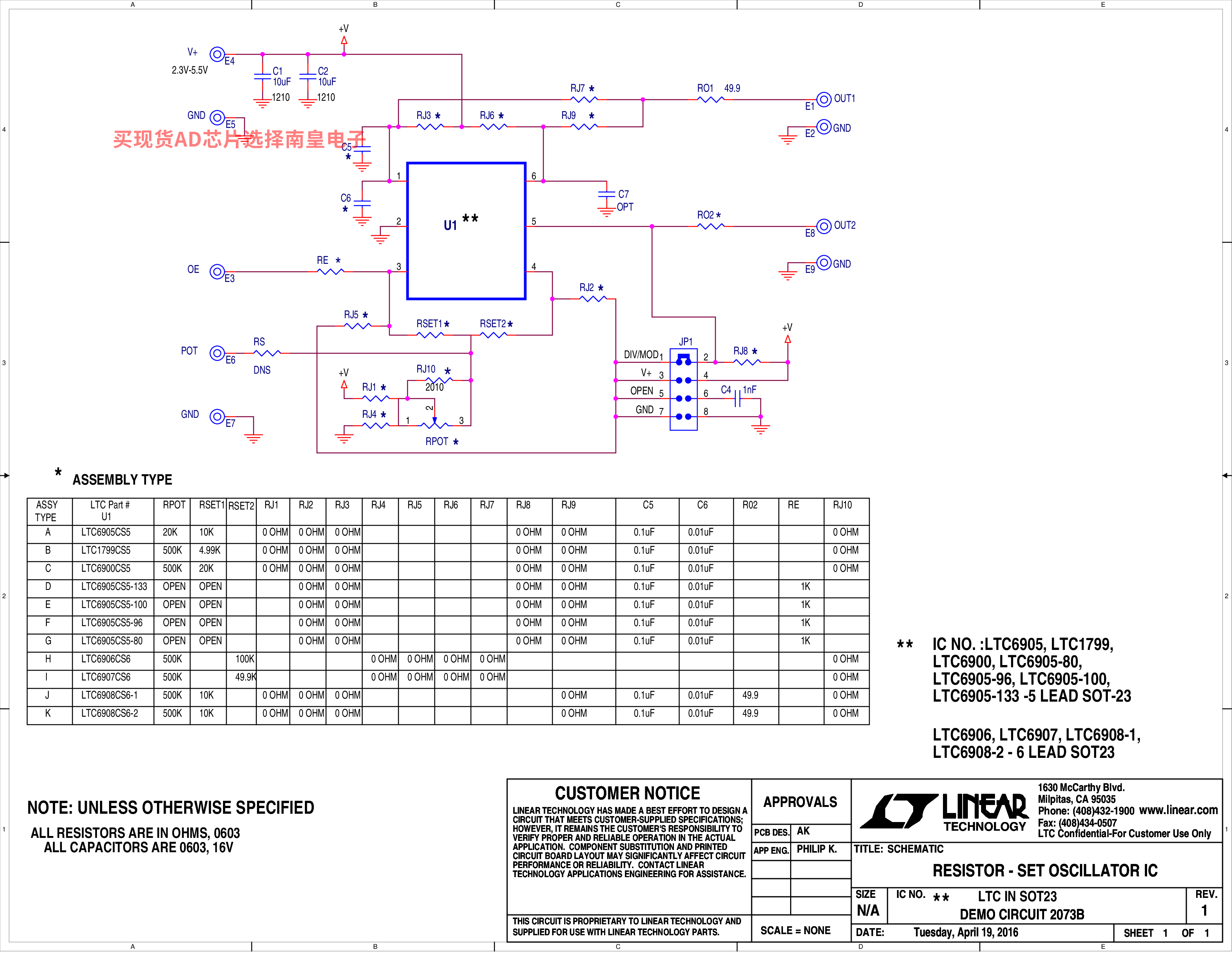

DC2073B-G：LTC6905-X Silicon Oscillator Demo Board

DC2073B demo board features Linear Technology's SOT23 packaged silicon oscillators. The DC2073B demo board is available in eleven different options: DC2073B-A through DC2073B-K. These eleven options provide for the evaluation of resistor-set oscillator ICs and fixed frequency ICs.

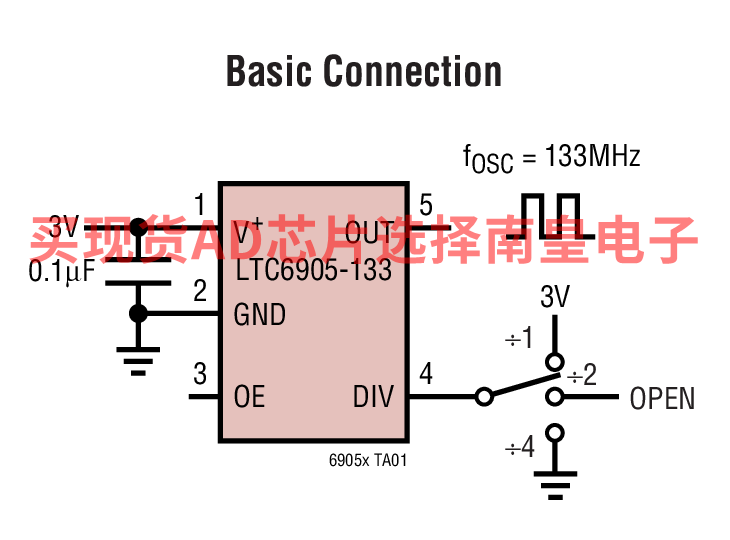

LTC6905-X的电路图解：

LTC6905-X的评估套件：
