LTC6900 是一款精准、低功率振荡器，它易于使用且占用的 PC 板级空间非常之小。振荡器频率利用单个外部电阻器 (RSET) 来设定。LTC6900 专为高准确度操作 (≤ 1.5% 频率误差) 而设计，且无需使用外部修整元件。

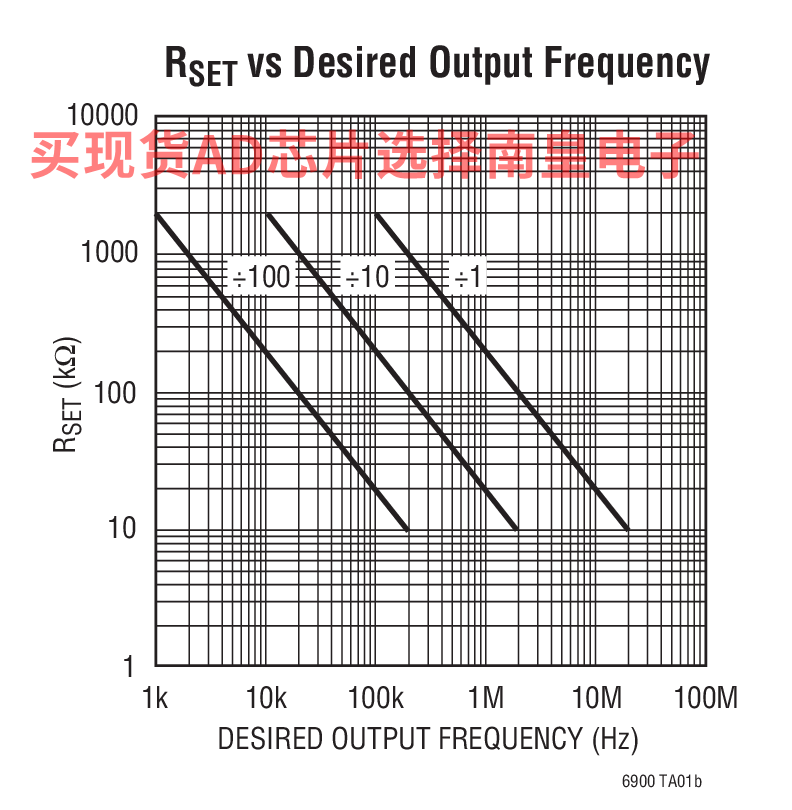

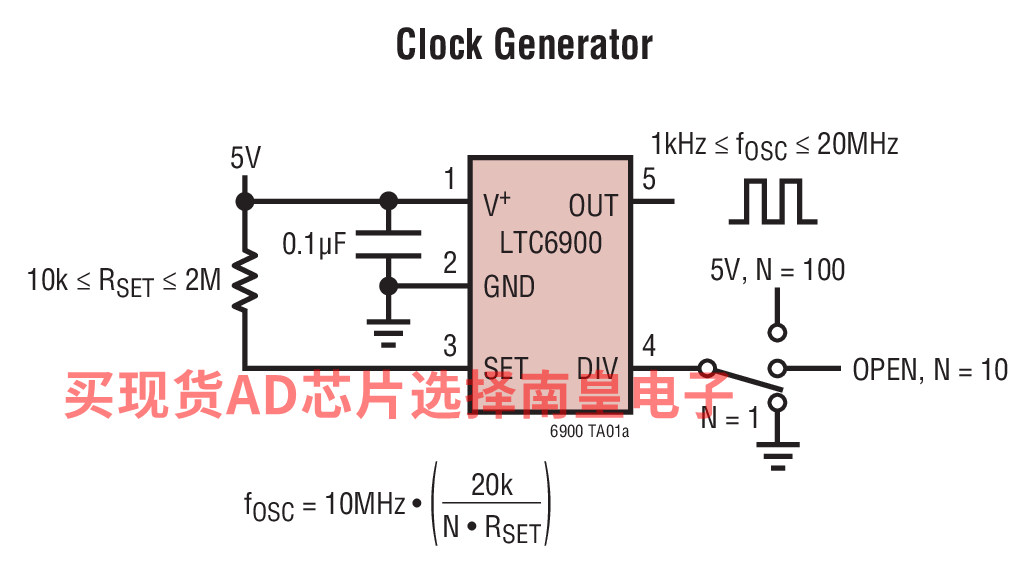

LTC6900 采用 2.7V 至 5.5V 单工作电源，并提供了一个轨至轨、50% 占空比方波输出。CMOS 输出驱动器确保了快速上升/下降时间和轨至轨开关操作。频率设定电阻器的阻值可在 10kΩ 至 2MΩ 的范围内变化，以选择一个处于 100kHz 至 20MHz 之间的主振荡器频率 (5V 电源)。三态 DIV 输入负责决定在驱动输出之前对主时钟进行 1、10 或 100 分频，因而提供了横跨 1kHz 至 20MHz 的 3 个频率范围 (5V 电源)。LTC6900 内置一个专有的反馈环路 (用于对 RSET 和频率之间的关系进行线性化处理)，从而免除了增设频率计算表的需要。可以采用下面给出的简单公式轻松地设置振荡器频率：

100，DIV 引脚 = V+
fOSC = 10MHz • 20k/(N • RSET)，N = 10，DIV 引脚 = 开路
1，DIV 引脚 = 接地

• 便携式和电池供电式设备
• PDA
• 蜂窝电话
• 低成本的精准振荡器
• 充电泵驱动器
• 开关电源时钟基准
• 定时开关电容器滤波器
• 固定晶体振荡器替代方案
• 陶瓷谐振器替代方案

• 由一个外部电阻器来设定频率
• 1kHz 至 20MHz 频率范围
• 500μA 典型电源电流，VS = 3V，3MHz
• 频率误差 ≤ 1.5% (最大值)，5kHz 至 10MHz (TA = 25ºC)
• 频率误差 ≤ 2% (最大值)，5kHz 至 10MHz (TA = 0ºC 至 70ºC)
• ±40ppm/ºC 温度稳定性
• 0.04%/V 电源稳定性
• 50% ±1% 占空比 (1kHz 至 2MHz)
• 50% ±5% 占空比 (2MHz 至 10MHz)
• 快速启动时间：50μs 至 1.5ms
• 100Ω CMOS 输出驱动器
• 2.7V 至 5.5V 单工作电源
• 扁平 (高度仅 1mm) ThinSOT 封装

LTC6900CS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.33（100-499个）；1.81（1000+个）

LTC6900CS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.33（100-499个）；1.81（1000+个）

LTC6900IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.21（100-499个）；2.1（1000+个）

LTC6900IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.21（100-499个）；2.1（1000+个）

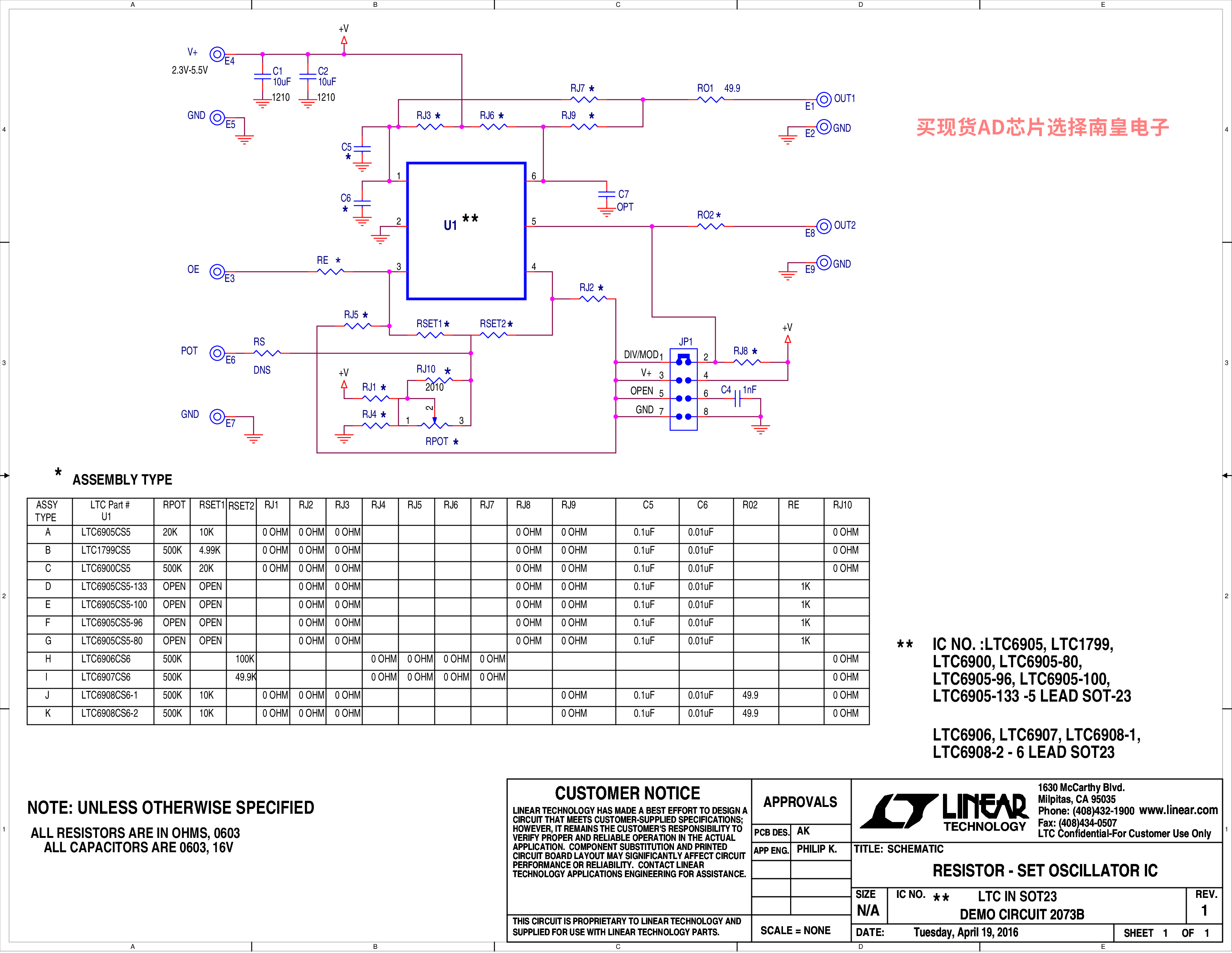

DC2073B-C：DC2073B-C 演示板

DC2073B 演示板内置采用 ADI SOT23 封装的硅振荡器。DC2073B 演示板提供 11 种不同的选项；DC2073B-A 至 DC2073B-K。这 11 种选项可用于评估电阻组振荡器 IC 和固定频率 IC（表1）。
