LTC6810-1的基本参数
  • 制造厂商:AD
  • 产品类别:电池管理
  • 技术类目:多节电池堆栈监控器
  • 功能描述:6 通道电池堆栈监控器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC6810-1的产品详情:

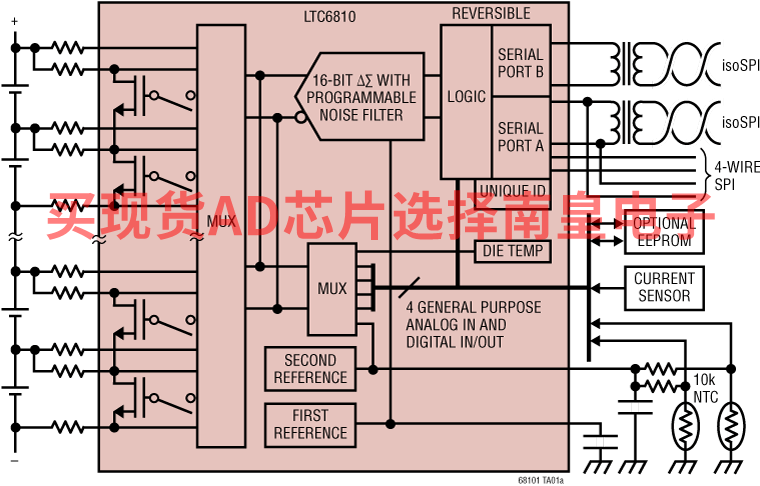

LTC6810 是一款多单元电池堆栈监控器。LTC6810 可测量多达 6 个串联连接的电池单元,总测量误差小于 1.8mV。LTC6810 具有 0V 至 5V 的电池测量范围,适合大多数电池化学应用。可在 290μs 内测量所有 6 个电池单元,并选择较低的数据采集速率以便降噪。

可将多个 LTC6810-1 器件串联,以便同时监测很长的高压电池串。每个 LTC6810 具有 isoSPI 接口,用于高速、RF 抗扰、远距离通信。多个器件使用 LTC6810-1 以菊花链形式与主机处理器连接,适用于所有器件。LTC6810-1 支持双向操作,甚至可与断线进行通信。多个器件使用 LTC6810-2 与主机处理器并联,且每个器件单独寻址。

电池堆栈可直接为 LTC6810 供电,也可采用隔离电源对其供电。LTC6810 具有用于每个电池单元的被动式平衡和 PWM 占空比控制功能,且能够执行冗余电池测量。其他特性包括一个板载 5V 调节器、4 个通用 I/O 线路和休眠模式(在此模式下,功耗降至 4μA)。

应用

  • 电动和混合动力汽车
  • 备用电池系统
  • 电网储能
  • 高功率便携式设备
LTC6810-1的优势和特点:
  • 可测量多达 6 个串联电池的电压

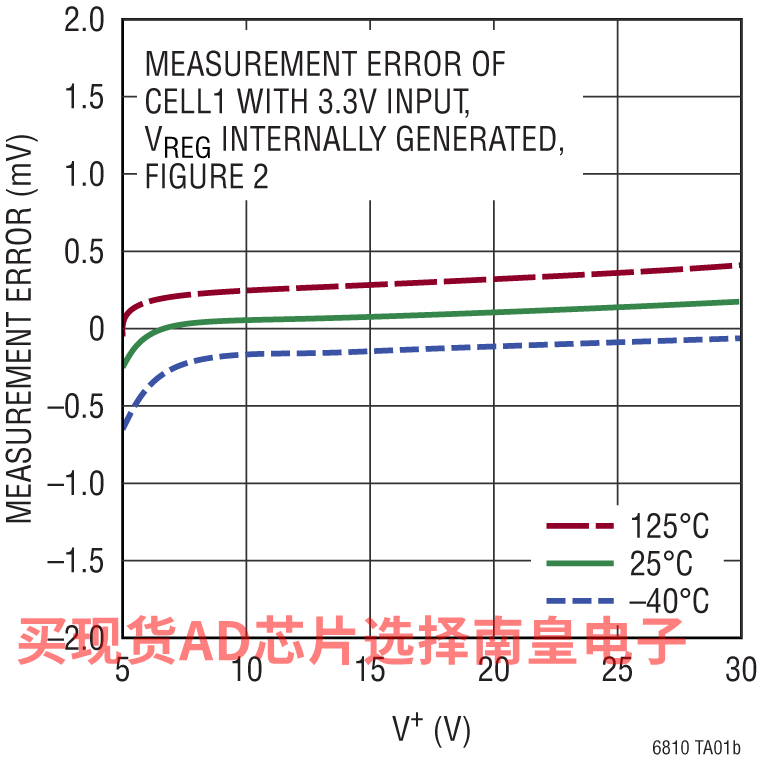

  • 1.8mV 最大总测量误差
  • 可堆叠式架构能支持几百个电池
  • 内置 isoSPI 接口
  • 290μs,以测量系统中的所有电池
    • 1Mb 隔离串行通信
    • 使用长达 100 米的单条双绞线
    • 低 EMI 敏感性和辐射
    • 双向断线保护
  • 保证性能低至5V
  • 执行冗余电池测量
  • 专为符合 ISO 26262 标准的系统而设计
  • 具有可编程脉冲宽度调制的被动电池平衡
  • 4 个通用数字 I/O 或模拟输入
    • 温度或其他传感器输入
    • 可配置为 I2C 或 SPI 主机
  • 睡眠模式电源电流:4μA
  • 44 引脚 SSOP 封装
LTC6810-1具体的完整产品型号参数及价格(美元):

LTC6810HG-1#3ZZPBF,封装:44-Lead SSOP,包装形式及数量:管装,37,工作温度:-40 to 125C,AD官网报价:8.45(100-499个);7.28(1000+个)

LTC6810HG-1#3ZZTRPBF,封装:44-Lead SSOP,包装形式及数量:卷带,2000,工作温度:-40 to 125C,AD官网报价:8.45(100-499个);7.28(1000+个)

LTC6810IG-1#3ZZPBF,封装:44-Lead SSOP,包装形式及数量:管装,37,工作温度:-40 to 85C,AD官网报价:7.54(100-499个);6.51(1000+个)

LTC6810IG-1#3ZZTRPBF,封装:44-Lead SSOP,包装形式及数量:卷带,2000,工作温度:-40 to 85C,AD官网报价:7.54(100-499个);6.51(1000+个)

轻松满足您的AD芯片采购需求
LTC6810-1的评估套件:

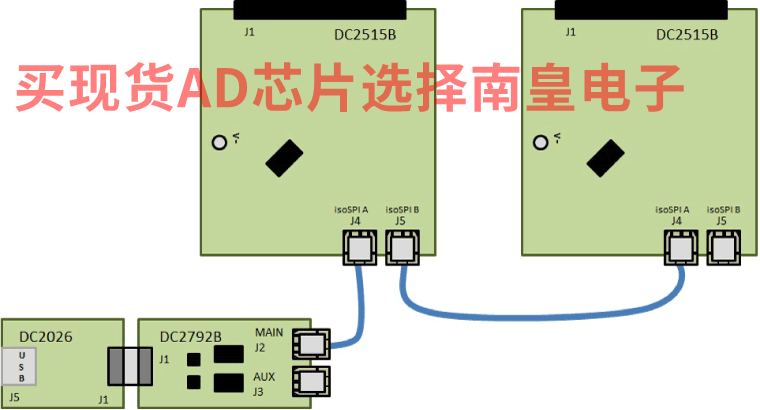

DC2515B:LTC6810-1演示板 | 集成菊花链接口的6通道电池堆栈监控器

演示电路2515B具有6通道电池堆栈监控器LTC6810-1。通过双线式隔离串行接口(isoSPI)连接多个板,可监控一长串堆叠的电池单元。DC2515B演示板还具有可逆isoSPI,支持冗余通信路径。PCB、组件和DuraClik连接器已针对低EMI敏感性和辐射进行了优化。

通过将DC2792B双主设备isoSPI与DC2026 LinduinoOne连接,DC2515B可以与PC进行通信。Dc2026必须加载适当的程序(称为“草图”)来控制电池堆栈监控器IC,并通过USB串行端口接收数据。DC2026C提供标准SPI接口,可以将其转换为isoSPI,然后连接至DC2515B isoSPI端口(J4或J5连接器)。DC2792B配套板提供两个SPI-isoSPI通道,以实现反向工作模式。
