- 制造厂商：AD
- 产品类别：电池管理
- 技术类目：多节电池堆栈监控器
- 功能描述：36 通道燃料电池监控器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC6806是一款燃料电池监控器，可测量多达144个串联燃料电池，总测量误差小于15mV。LTC6806包括36个输入通道，每个通道具有±5V测量范围，允许每个通道测量1至4个串联的燃料电池。
所有36个输入通道在快速ADC模式下可以在6.75ms内测量完毕。为实现高降噪性能，还可以选择较低的数据采集速率。在正常ADC模式下，所有电池可以在10.3ms内测量完毕，总测量误差小于15mV。
每个LTC6806都有一个isoSPI接口，用于进行不受RF干扰的远距离高速通信。通过引脚选择可以提供两种通信模式：在菊花链模式中，多个器件以菊花链形式连接，并为所有器件连接一个主机处理器；在并联模式中，多个器件与主机处理器并联，且每个器件单独寻址。

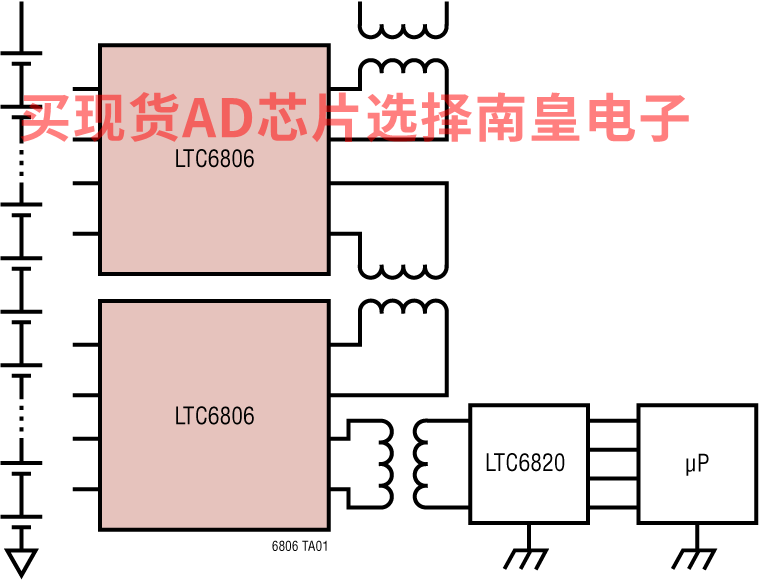

可以将多个LTC6806器件串联在一起，从而对非常庞大的燃料电池组进行同步电池监测。正如典型应用中所展示的那样，12个LTC6806串联在一起可以监测432个燃料电池。或者，432个电池可以使用六个IC进行监测，两个电池为一组，或使用四个IC进行监测，三个电池为一组。
应用
- 燃料电池电动汽车和混合动力汽车
- 备用电源系统
- 高功率便携式设备
- 36 个测量通道可监控多达 144 个串联燃料电池
- 通道测量范围：±5V
- 电池组电压范围：–80V 至 150V
- 5V 单电源供电
- 可堆叠架构支持大型燃料电池组
- 内置式 isoSPI 接口
- 1MB/s 隔离式串行通信
- 使用一根双绞线，最长 100 米
- 低 EMI 易感性和辐射
- 双向断线保护
- 总测量误差为 15mV
- 只需 6.75ms 即可测量系统中的所有单元
- 具有内置噪声滤波器的 Δ-Σ 转换器
- 六个通用数字 I/O 或模拟输入
- 温度或其他传感器输入
- 休眠模式电源电流 12μA
- 64 引脚 LQFP 封装
- 符合面向汽车应用的 AEC-Q100 标准
LTC6806HLW#3ZZPBF，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 125C，AD官网报价：35.92（100-499个）；30.98（1000+个）
LTC6806HLW#3ZZTRPBF，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：35.92（100-499个）；30.98（1000+个）
LTC6806ILW#3ZZPBF，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：33.26（100-499个）；28.69（1000+个）
LTC6806ILW#3ZZTRPBF，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：33.26（100-499个）；28.69（1000+个）

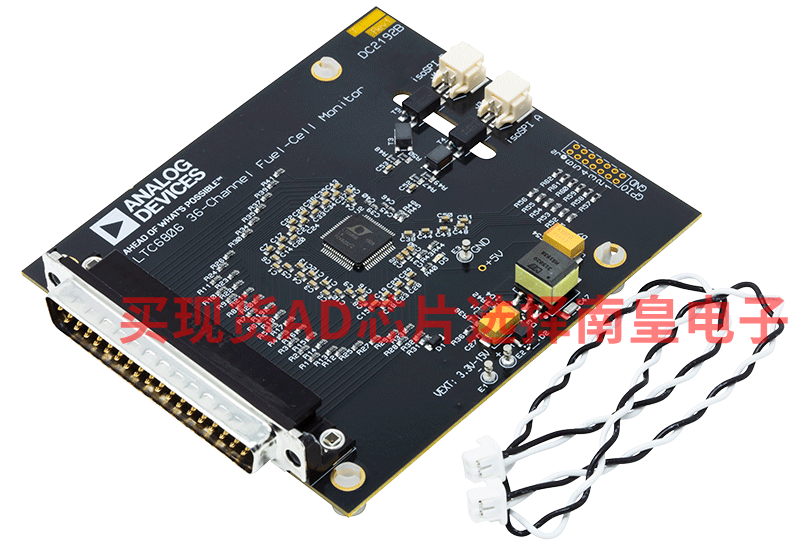

DC2192B：LTC6806演示板|带菊花链的36通道燃料电池监控器
演示电路2192B是一款燃料电池监控器，采用36通道燃料电池监控器LTC6806。通过双线式隔离串行接口(isoSPI)连接多个板，可监控一长串堆叠的电池单元。DC2192B演示电路还具有可逆isoSPI，支持冗余通信路径。PCB、组件和DuraClik连接器已针对低EMI敏感性和辐射进行了优化。

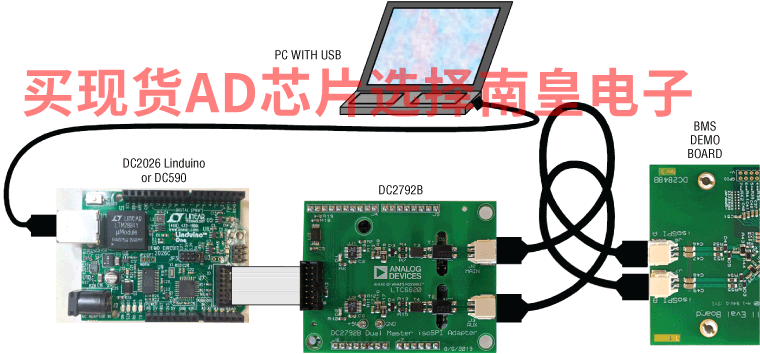

通过将DC2792B双主设备isoSPI与DC2026 LinduinoOne连接，DC2192B可以与PC进行通信。Dc2026必须加载适当的程序（称为“草图”）来控制电池堆栈监控器IC，并通过USB串行端口接收数据。DC2026C提供标准SPI接口，可以将其转换为isoSPI，然后连接至DC2192B isoSPI端口（J3或J4连接器）。DC2792B提供两个SPI-isoSPI通道，以实现反向工作模式。
DC2792B：LTC6820演示板 | 双通道主isoSPI适配器
演示电路DC2792B是一款SPI串行转双端口isoSPI适配器，使用一对多路复用的LTC6820 isoSPI收发器和微型isoSPI连接器（双触点DuraClik）。评估isoSPI电池管理(BMS)器件时，该电路板可在功能上替代DC1941，但提供第二个isoSPI主机以执行可逆的isoSPI功能（如果可用）。可通过传统的14触点扁平电缆从DC590或DC2026 USB适配器提供SPI接口，或作为Linduino扩展板直接安装在DC2026上。两个isoSPI端口为MAIN和AUXiliary，其活动由蓝色LED指示。如果替代DC1941或不可逆的isoSPI网络使用，必须使用MAIN端口。DC2792B直接通过主机控制器的USB端口和所使用的USB转串行适配器供电。
