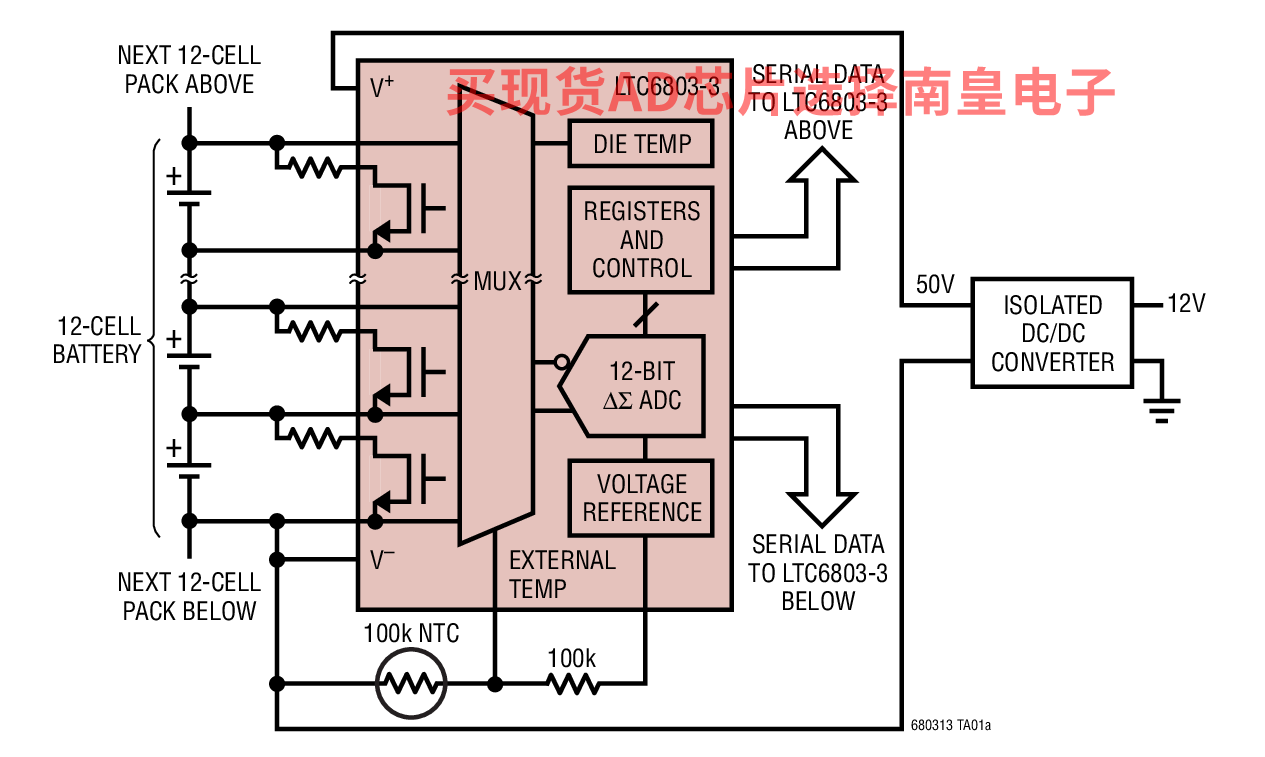

LTC6803是一款完整的第二代电池监控IC，包括12位ADC、精密基准电压源、高压输入多路复用器和串行接口。每个LTC6803可以测量最多12节串联电池单元或超级电容。使用独特的电平转换串行接口，无需光耦合器或隔离器即可将多个LTC6803-1/LTC6803-3器件串联，从而监控长串联电池串中的每个电池单元。每个电池输入具有相关的MOSFET开关，用于过度充电的电池放电。LTC6803-1在内部将电池堆底部连接至V–。它与LTC6802-1引脚兼容，可直接升级。LTC6803-3将电池堆底部与V–分开，从而提高电池1测量精度。

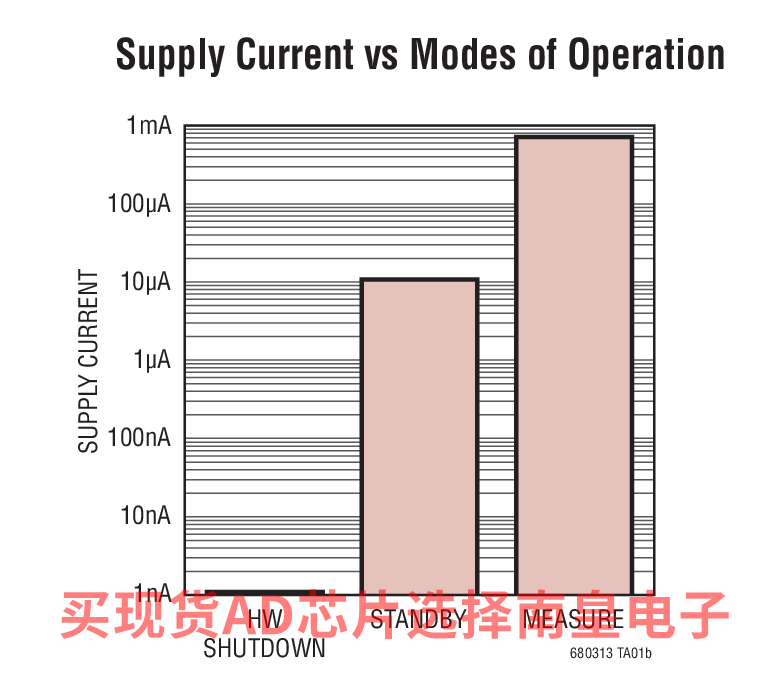

LTC6803提供待机模式，可将电源电流降至12μA。此外，LTC6803可采用隔离电源供电，使用技术可将电池堆功耗降为0。

对于需要可单独寻址的串行通信应用，请参见LTC6803-2/LTC6803-4。

SPI接口 隔离式V– LTC6802引脚兼容 LTC6803-1 菊花链 否 是 LTC6803-2 可寻址 否 是 LTC6803-3 菊花链 是 否 LTC6803-4 可寻址 是 否

应用

• 电动车辆和混合动力车辆
• 高功率便携式设备
• 备用电池系统
• 电动自行车、摩托车、滑板车

• 可测量多达12个串联电池的电压
• 可堆叠架构
• 支持多个电池化学和超级电容
• 串行接口通过菊花链连接相邻器件
• 最大总测量误差：0.25%
• 设计用于 ISO26262 兼容系统
• 13ms，以测量系统中的所有电池
• 被动电池平衡：
  • 集成电池平衡MOSFET
  • 能够驱动外部平衡MOSFET

• 片上温度传感器和热敏电阻输入
• 集成分组错误检验功能的1MHz串行接口
• 随机连接电池即可安全工作
• 内置自测
• 内置噪声滤波器的Δ-Σ型转换器
• 开路连接故障检测
• 待机模式电源电流：12μA
• 高EMI抗扰度
• 44引脚SSOP封装

LTC6803HG-3#3ZZPBF，封装：44-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：14.56（100-499个）；12.54（1000+个）

LTC6803HG-3#3ZZTRPBF，封装：44-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：14.56（100-499个）；12.54（1000+个）

LTC6803HG-3#PBF，封装：44-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：14.39（100-499个）；12.32（1000+个）

LTC6803HG-3#TRPBF，封装：44-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：14.39（100-499个）；12.32（1000+个）

LTC6803IG-3#3ZZPBF，封装：44-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：13.04（100-499个）；11.23（1000+个）

LTC6803IG-3#3ZZTRPBF，封装：44-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：13.04（100-499个）；11.23（1000+个）

LTC6803IG-3#PBF，封装：44-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：12.86（100-499个）；11.01（1000+个）

LTC6803IG-3#TRPBF，封装：44-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：12.86（100-499个）；11.01（1000+个）

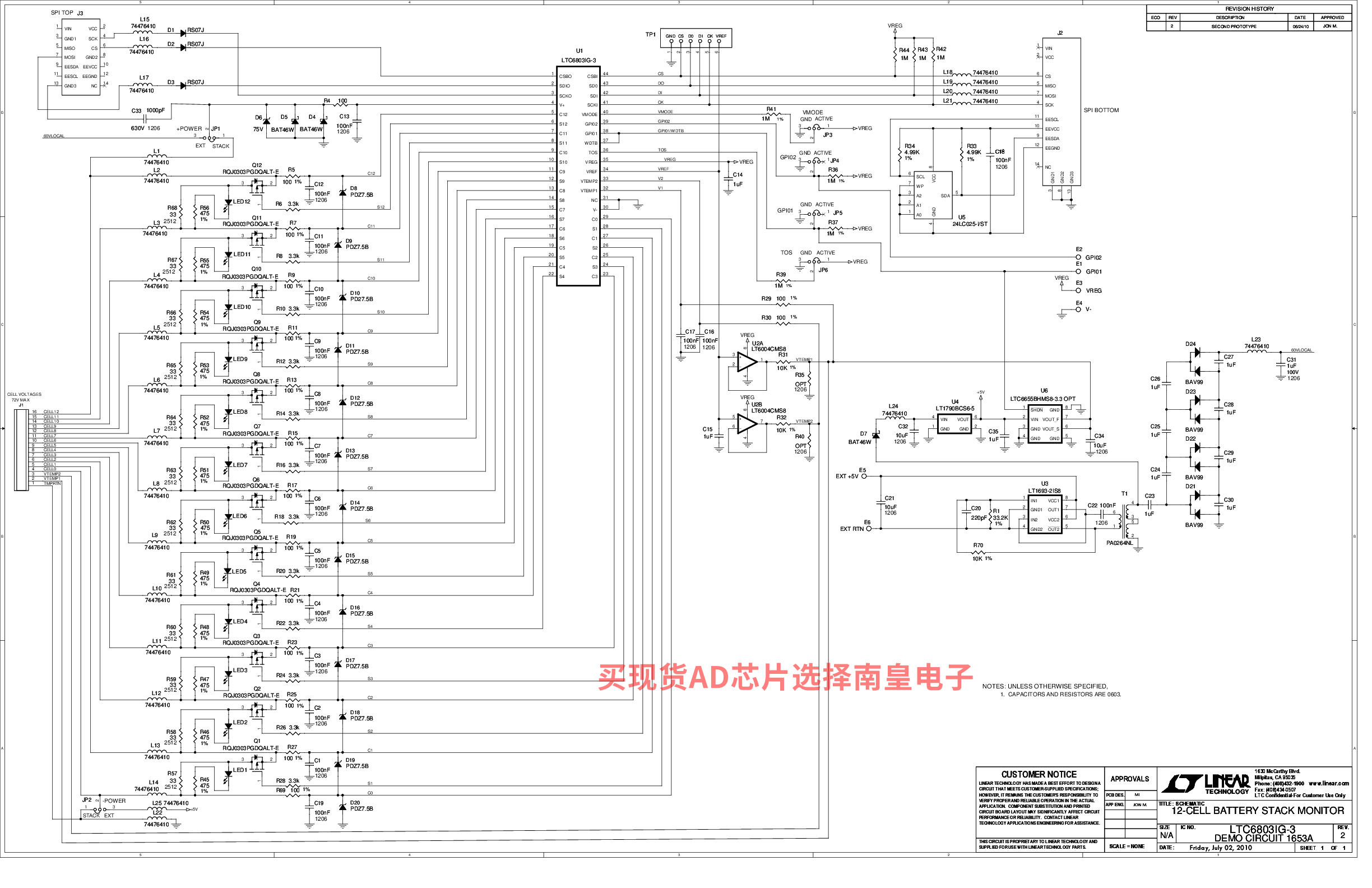

DC1653A：LTC6803-3 （需要 DC590B）| 演示板

DC1653A：LTC6803-1 和 -3 多节电池的电池组监视器的演示板。
