LTC6801 是一款多节电池监视 IC，它内置了一个 12 位 ADC、一个精准的独立电压基准、采样比较器和一个高电压输入多工器。LTC6801 能够监视多达 12 个串接电池组电池的过压、欠压和过热情况，并指示电池是否处于规定的参数范围之内。当不存在故障情况，LTC6801 将产生时钟输出。差分时钟提供高的抗噪声性能，并确保不会出现因存在信号锁死于某电平或因短路情况而检测不到电池组故障。

每个 LTC6801 能够在电池组电压高达 60V 的条件下运作，而且，可以将多个 LTC6801 器件堆叠起来，以监视长串串接电池中的每节电池。当多个器件堆叠时，可以对每个 LTC6801 的状态信号进行菊链式连接 (无需使用光耦合器或光隔离器)，从而提供了用于整个电池串的单个状态输出。

LTC6801 可通过外部引脚搭接来配置。可调的过压和欠压门限支持不同的锂离子电池化学组成。可选的测量时间使得用户能够节省功率。

应用

• 冗余电池监视器
• 混合动力电动汽车
• 电池后备系统
• 采用多个电池组电池的电源系统

• 可监视多达 12 个串联的锂离子电池 (最大值为 60V)
• 可堆叠式架构实现了 >1000V 的系统
• 1% 最大过压检测误差
• 可调过压和欠压检测
• 自测试功能保证准确度
• 采用差分信号坚固型故障检测
• 简单的引脚搭接式配置使得能够在未采用微控制器的情况下进行电池监视

• 在 15.5ms 完成一个系统中所有电池的监视
• 可编程响应时间
• 两个温度监视器输入
• 低功率空闲模式
• 36 引脚 SSOP 封装

LTC6801HG#3ZZPBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：16.8（100-499个）；14.49（1000+个）

LTC6801HG#3ZZTRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：16.8（100-499个）；14.49（1000+个）

LTC6801HG#PBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：16.34（100-499个）；13.94（1000+个）

LTC6801HG#TRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：16.34（100-499个）；13.94（1000+个）

LTC6801IG#3ZZPBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：15.1（100-499个）；13.04（1000+个）

LTC6801IG#3ZZTRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：15.1（100-499个）；13.04（1000+个）

LTC6801IG#PBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：14.6（100-499个）；12.49（1000+个）

LTC6801IG#TRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：14.6（100-499个）；12.49（1000+个）

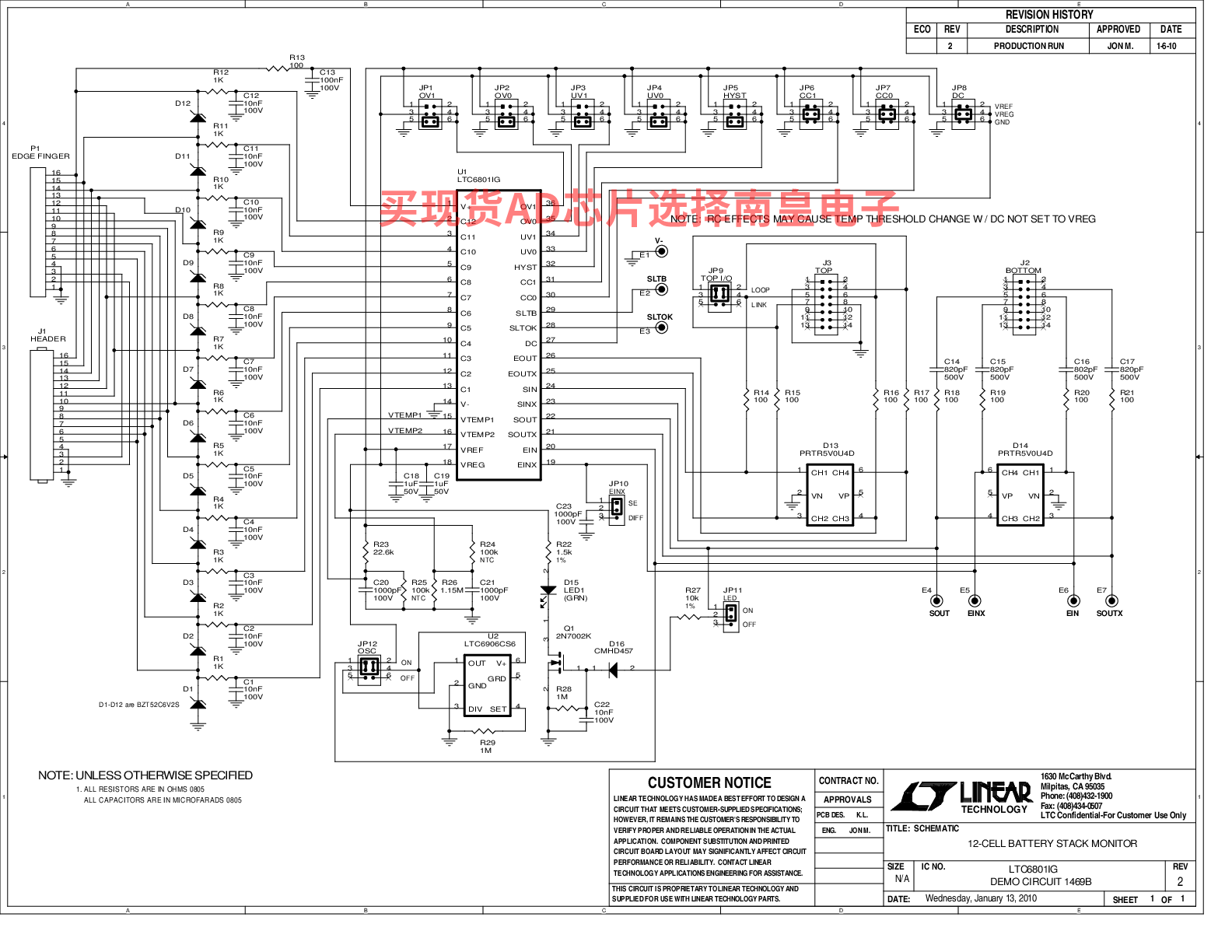

DC1469B：LTC6801 | 演示板

DC1469B：LTC6801独立多节电池堆故障监控器的演示板。
