LTC6754 是一款具 LVDS 兼容型输出的高速轨至轨比较器。LTC6754 拥有 1.8ns 的传播延迟、仅 1ns 的离散 (10mV 至 125mV 过驱动) 和一个高达 890Mbps 的切换速率。

LTC6754 具有轨至轨输出，并将采用 2.4V 至 5.25V 的工作电源。对于 QFN 封装器件，LVDS 输出利用一个分离电源来运作，从而在输入和输出电路之间提供了隔离，并可实现逻辑电平转换。

在停机模式中，功率从 13.4mA 降至 1.1mA 以下，而且比较器能在 120ns 内唤醒。

LTC6754 包括 4.5mV 迟滞以较大限度地抑制不稳定性。对于 QFN 封装器件，可使用一个单独的引脚把迟滞设定在 0mV (关闭状态) 至高达 40mV 之间。另外，QFN 封装版本还具备输出闭锁功能，以提供快速捕获比较器状态的能力。

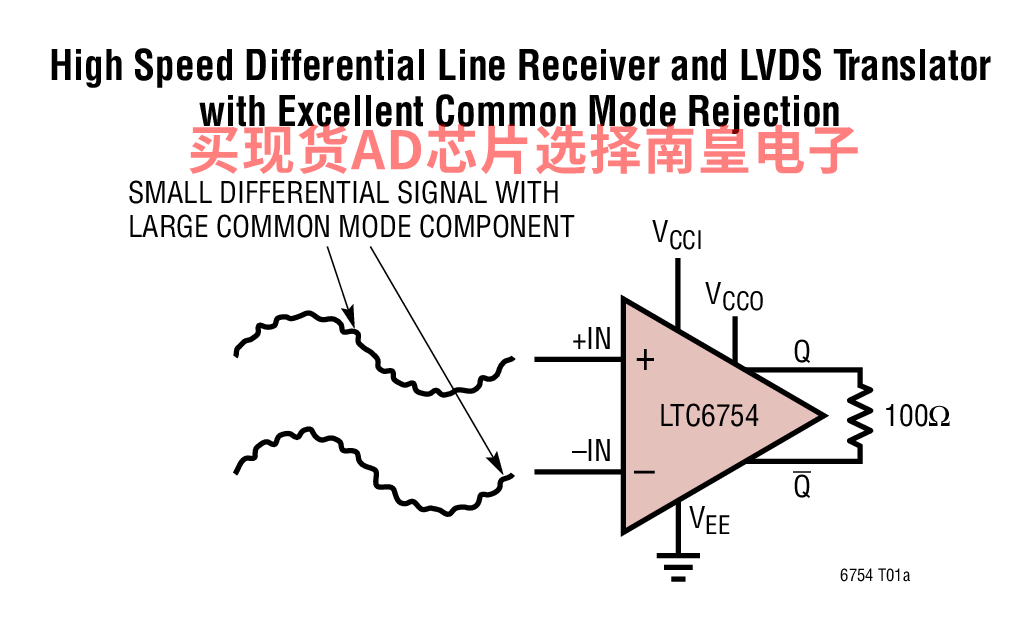

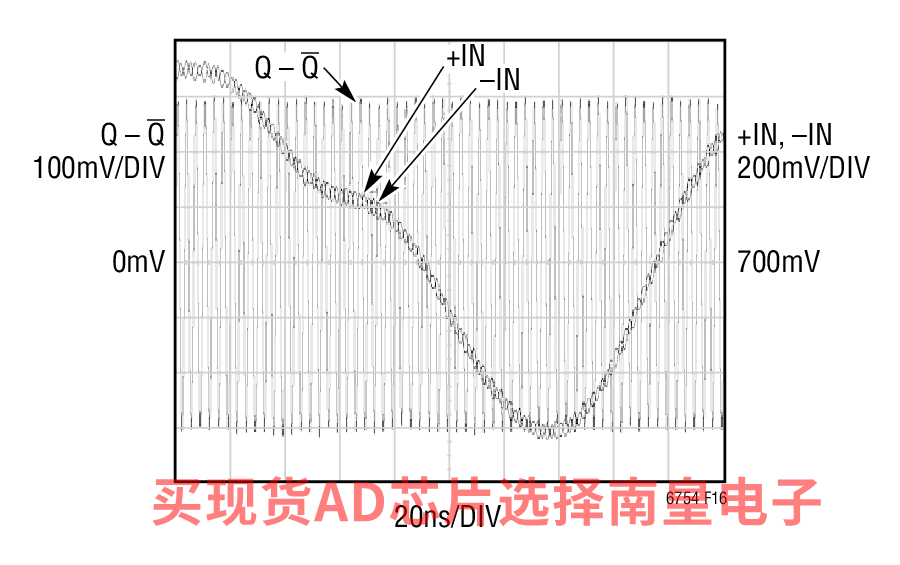

仅 1.8ns 的离散与 1.8ns 的卓越传播延迟指标相组合，使得这款器件成为定时关键型应用的优质选择。同样，890Mbps 的切换速率和 1.5psRMS (200mVP-P、245.76MHz 输入) 的低抖动特性则使 LTC6754 非常适合于高频线路驱动器和时钟恢复电路。

• 时钟和数据恢复
• 电平转换
• 高速数据采集系统
• 窗口比较器
• 高速线路接收器
• 时域反射计
• 飞行时间测量
• 电缆驱动器

• 低传播延迟：1.8ns (典型值)
• 低过驱动离散：典型值为 1ns (10mV 至 125mV 过驱动)
• 高切换速率：890Mbps (典型值)
• LVDS 兼容型输出级
• 轨至轨输入扩展至超过两个电源轨
• 低静态电流：13.4mA
• 电源范围：2.4V 至 5.25V
• LTC6754 系列内的特点：
  • 独立的输入和输出电源
  • 用于降低功率的停机引脚
  • 输出闭锁和可调迟滞

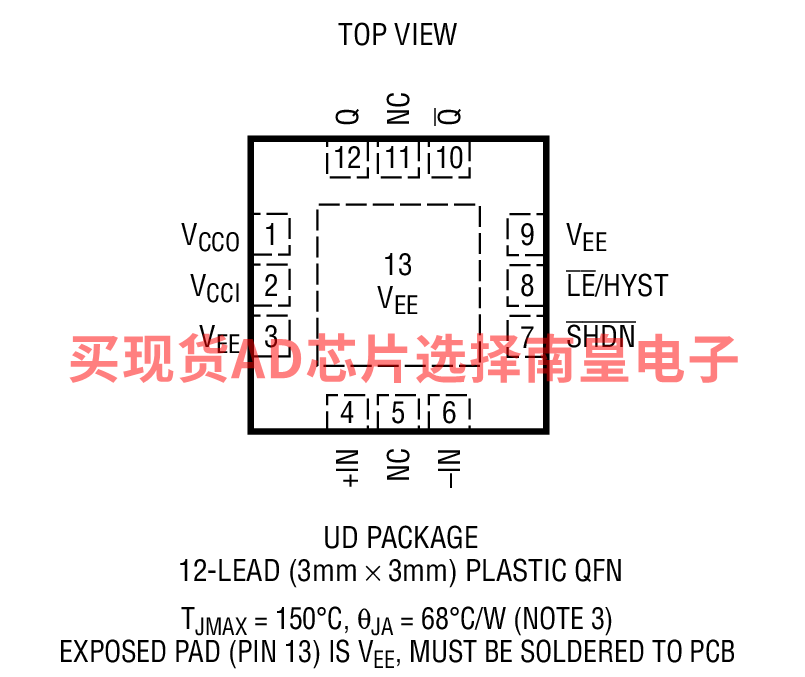

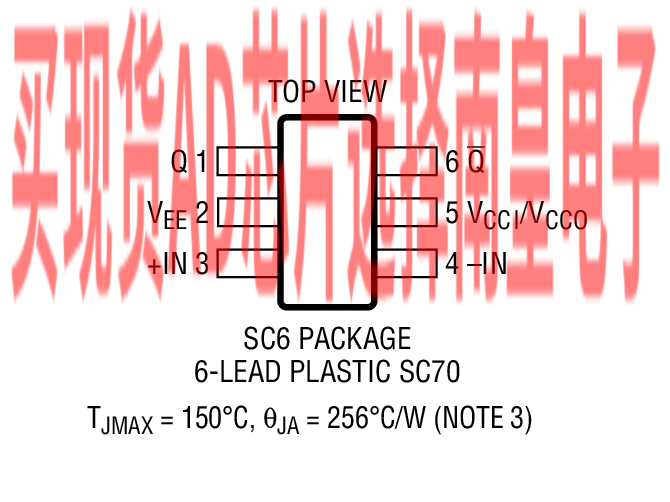

  • SC70 封装和 3mm x 3mm QFN 封装

LTC6754HSC6#TRMPBF，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.92（100-499个）；2.55（1000+个）

LTC6754HSC6#TRPBF，封装：6-Lead SC70，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.92（100-499个）；2.55（1000+个）

LTC6754HUD#PBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.2（100-499个）；2.75（1000+个）

LTC6754HUD#TRPBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.2（100-499个）；2.75（1000+个）

LTC6754ISC6#TRMPBF，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.53（100-499个）；2.23（1000+个）

LTC6754ISC6#TRPBF，封装：6-Lead SC70，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.53（100-499个）；2.23（1000+个）

LTC6754IUD#PBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.78（100-499个）；2.4（1000+个）

LTC6754IUD#TRPBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.78（100-499个）；2.4（1000+个）

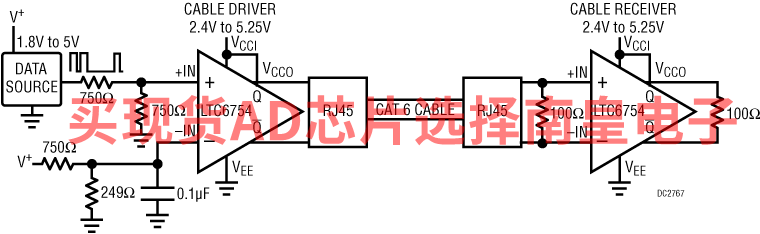

DC2767A：用于具有 LVDS 兼容型输出的 LTC6754 高速比较器的演示板

演示电路 2767A 采用 LTC6754 高速轨至轨比较器，该器件采用 QFN 封装，并具有 LVDS 兼容型输出。对于 >5MHz 至 ≤445MHz 的单端信号，DC2767 输入为 AC 耦合。DC2767 输出为 AC 耦合 50Ω 源阻抗，用于直接驱动 1GHz 或更高频率示波器的 50Ω 输入。DC2767 具有一个用于 LTC6754 轨至轨输入的电源连接，和一个用于 QFN LTC6754 LVDS 输出的单独电源连接。

LTC6754 包含 4.5mV 迟滞以较大限度降低不稳定性。对于 QFN 封装器件，提供了一个单独的引脚，用于将迟滞设定在 0mV (关断) 至高达 40mV 的范围内。QFN 封装版本还具有输出闭锁功能，以提供捕获比较器状态的能力。DC2767 提供了用于设定迟滞或用于实现输出闭锁的连接。

LTC6754 非常适合高频线路驱动器和时钟恢复电路。
