LTC6601-1 是一款非常简单易用的全差分二阶有源 RC 滤波器和驱动器。对片内电阻器、电容器和放大器带宽进行了修整以提供一致和可重复的滤波器特性。

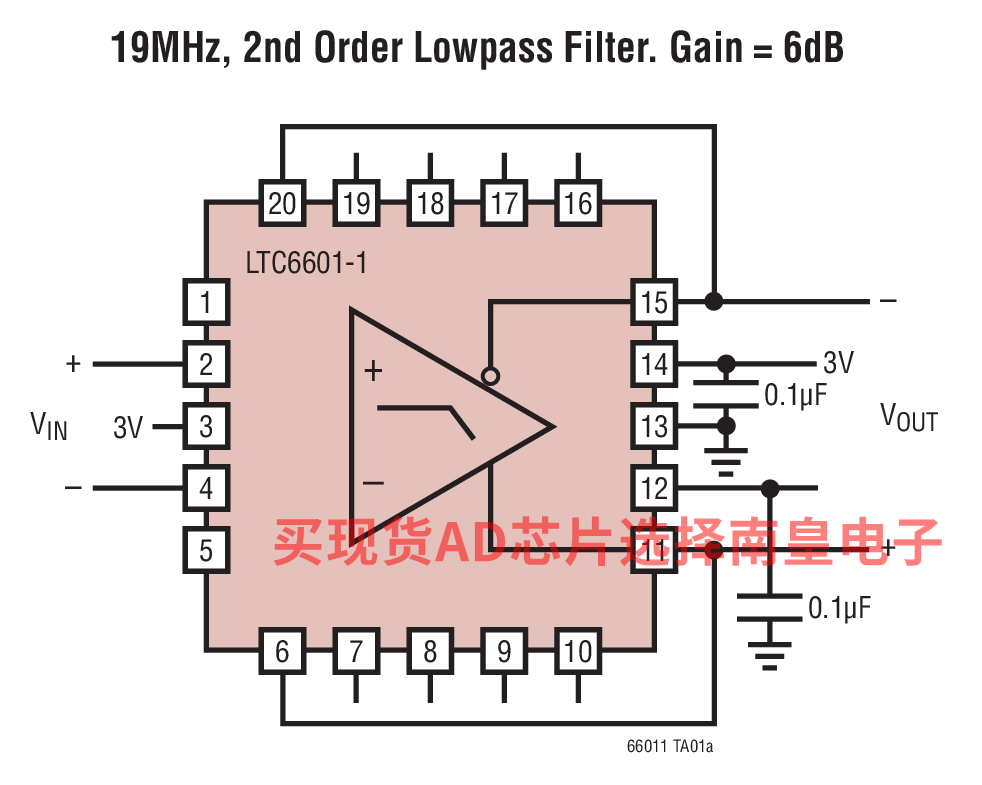

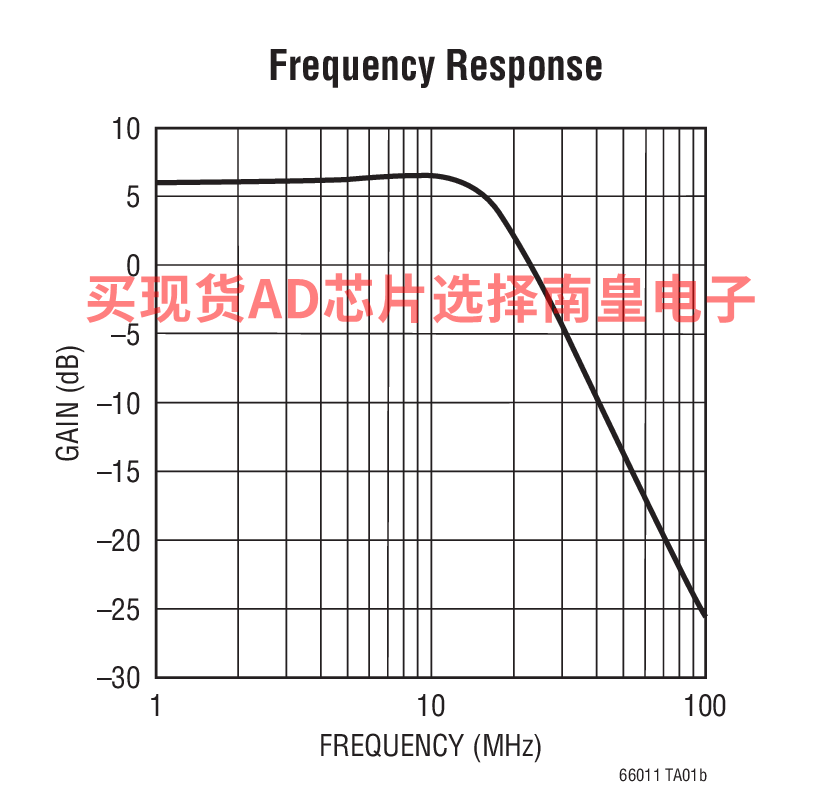

滤波器特性可通过引脚搭接进行配置。截止频率的范围为 5MHz 至 28MHz。增益可通过引脚搭接设置在 –17dB 至 +17dB 之间。

该器件提供了一个三态 BIAS 引脚，用于调节放大器功耗。可采用 BIAS 引脚在高性能、低功率 (功率降低 50%) 和待机模式之间进行选择。

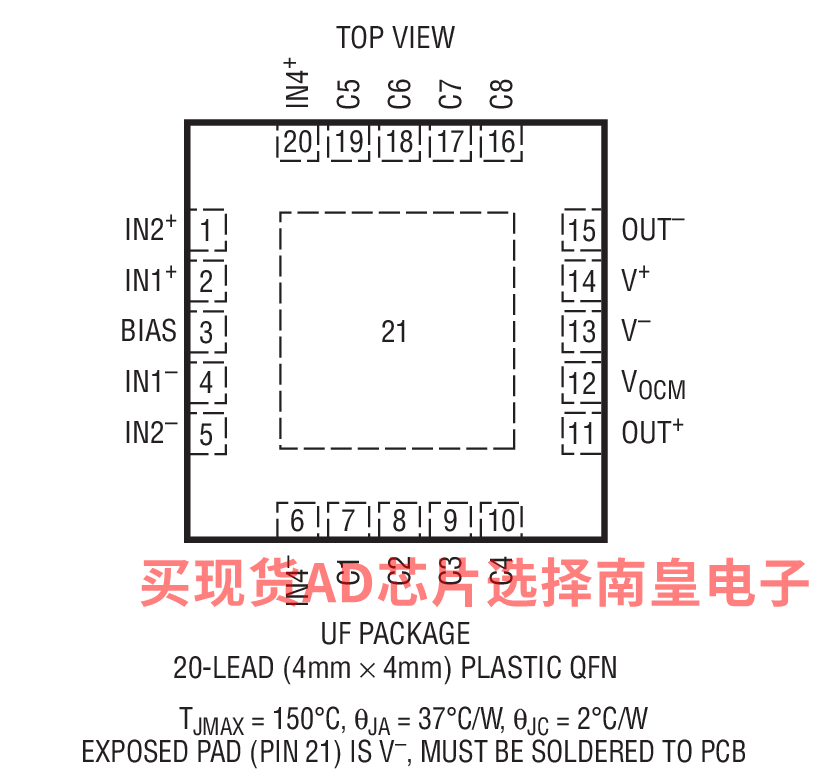

LTC6601-1 采用紧凑型 4mm x 4mm 20 引脚无引线 QFN 封装。

• 差分输入 A/D 转换器驱动器
• 抗混叠 / 重构滤波器
• 单端至差分转换 / 放大
• 低电压、低噪声、差分信号处理
• 共模电压转换

• 引脚可配置增益和滤波器响应 (高达 28MHz)
• 所需外部组件极少
• 电阻器修整至 0.5% (典型值)
• 电容器修整至 0.5% (典型值)
• 非常低噪声：80dB S/N (在 100MHz 带宽内)
• 非常低失真 (2VP-P)：

  • 1MHz：–100dBc 二阶，–123dBc 三阶
  • 10MHz：–72dBc 二阶，–103dBc 三阶
• 可调输出共模电压
• 轨至轨输出摆幅
• 功率可配置和低功率停机模式
• 纤巧型 0.75mm 20 引脚 (4mm x 4mm) QFN 封装

LTC6601CUF-1#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：5.37（100-499个）；4.4（1000+个）

LTC6601CUF-1#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.37（100-499个）；4.4（1000+个）

LTC6601IUF-1#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：6.17（100-499个）；5.06（1000+个）

LTC6601IUF-1#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.17（100-499个）；5.06（1000+个）

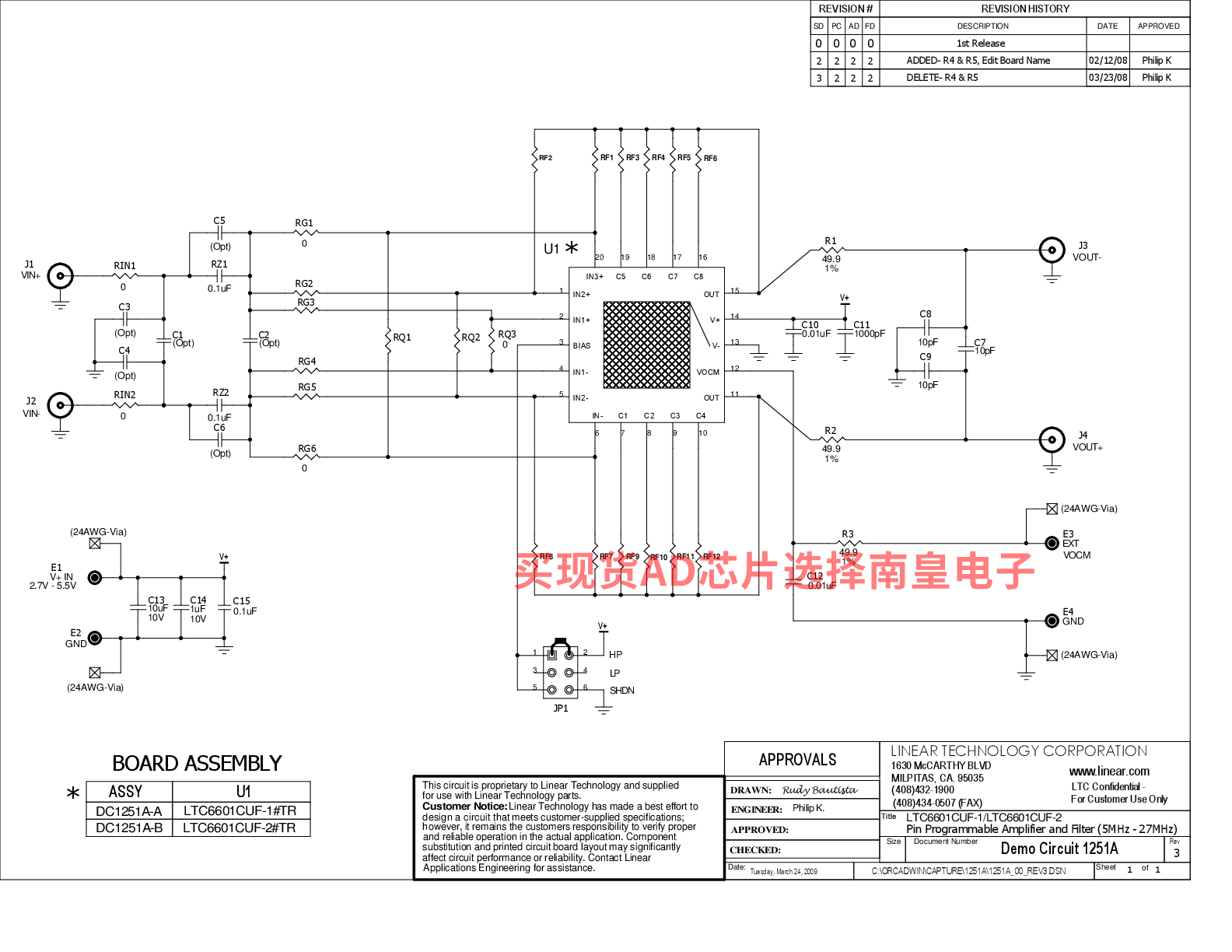

DC1251A-A：LTC6601-1 | Low Noise Configurable Broadband Filter Demo Board

DC1251A-A：LTC6601-1 - 低噪声、0.5%容差、5MHz至28MHz、引脚可配置滤波器/ADC驱动器演示板
