- 制造厂商：AD
- 产品类别：无电感（电荷泵）DC-DC转换器
- 技术类目：非稳压倍压/反相电荷泵
- 功能描述：100mA CMOS 电压转换器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC660 是一款单片式 CMOS 开关电容器电压转换器。它可在一个1.5V 至 5.5V 的输入范围内完成从正至负的电源电压转换，从而产生 –1.5V 至 –5.5V 的互补输出电压。另外，该器件还可在 2.5V 至 5.5V 的输入电压范围执行倍增操作，产生一个 5V 至 11V 的倍增输出电压。仅需两个外部电容器即可实现充电泵和电荷储存器功能。
转换器具有一个内部振荡器，当连接至一个电容器时，该振荡器可由一个外部时钟进行过驱动或减慢速度。当无负载时，该振荡器以 10kHz 频率运行。如果把 BOOST 引脚连接至 V+，则还可以获得一个在音频频带范围之外的较高频率。
LTC660 包含一个内部振荡器 (一比二分频)、电压电平移位器和 4 个功率 MOSFET。
应用
- 5V 至 ±5V 电源的转换
- 廉价的负电源
- 数据采集系统
- LTC1044 或 LTC7660 的高电流升级器件

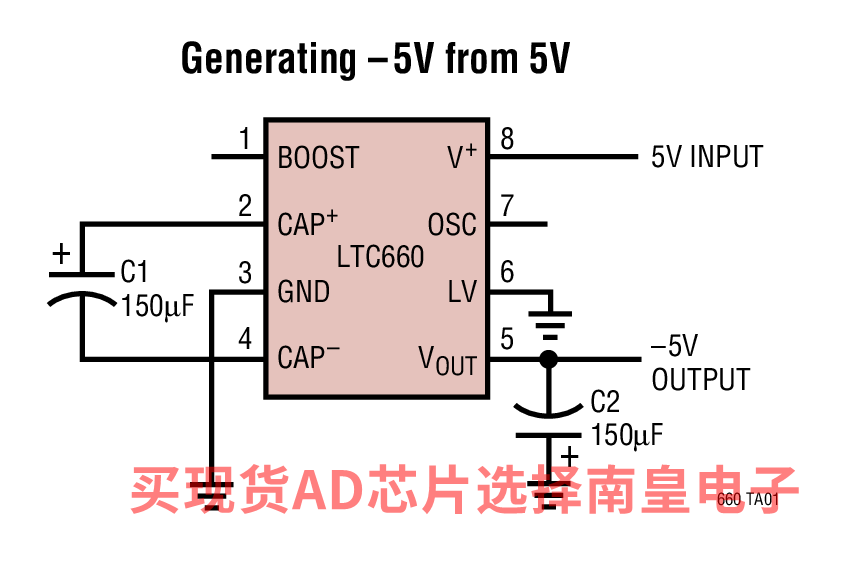

- 5V 至 –5V 电源的简单转换
- 输出驱动：100mA

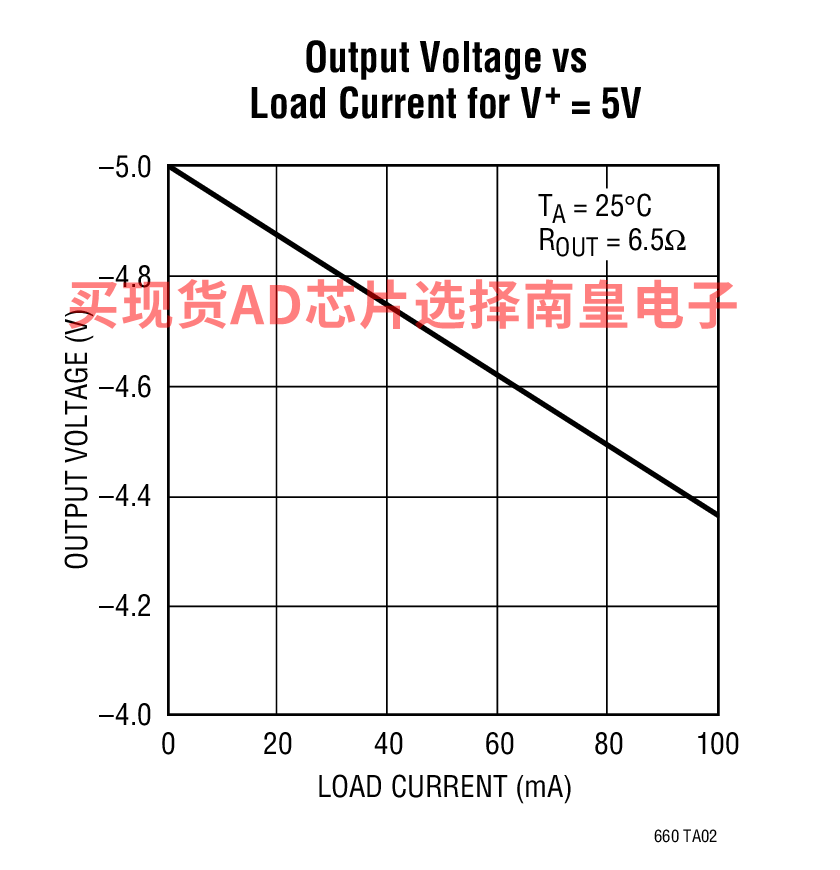

- ROUT：6.5Ω (在 100mA 时产生 0.65V 电压损失)
- BOOST 引脚 (引脚 1) 用于较高的开关频率
- 负输出和倍增模式
- 最小开路电压转换效率：99%
- 具有一个 100mA 负载时的典型电源转换效率：88%
- 简单易用
LTC660CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.28（100-499个）；3.16（1000+个）
LTC660CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.73（100-499个）；3.52（1000+个）
LTC660CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.73（100-499个）；3.52（1000+个）
LTC660CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.28（100-499个）；3.16（1000+个）
LTC660CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.73（100-499个）；3.52（1000+个）
LTC660CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.73（100-499个）；3.52（1000+个）
