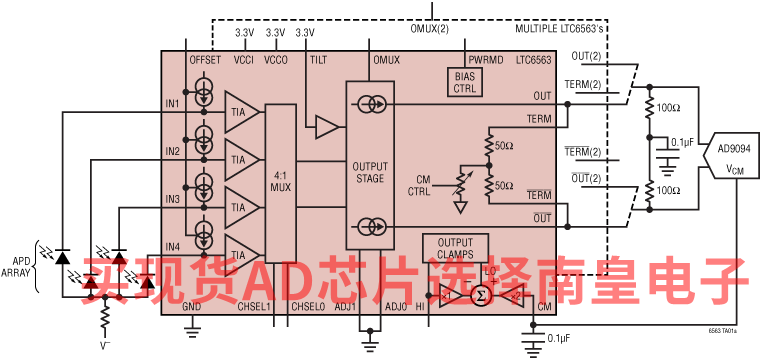

LTC6563是一款低噪声四通道跨阻放大器(TIA)，具有600MHz带宽。LTC6563 TIA具有低噪声、宽线性范围和低功耗特性，非常适合采用雪崩光电二极管(APD)和光电二极管(PD)的LIDAR接收器。该放大器具有可选的22.2/16.7/11.1/5.55kΩ跨阻增益 (RT) 和90μ线性输入电流范围。它采用具有0.5pF总输入电容的APD，输入电流噪声密度为1.8pA/√Hz（100MHz时）和3.7pA/√Hz（600MHz时）。根据输出模式，LTC6563采用3.3V电源供电，其功耗在194mW和325mW之间。内部4:1 MUX简化了系统设计。此外，外部多路复用能力支持多达64通道的通道扩展，从而节省空间和功耗。LTC6563具有快速过载恢复和快速通道切换功能，使其非常适合集成多个APD的LIDAR接收器。内置高速差分ADC驱动器在驱动100Ω外部差分负载时摆幅高达2VP-P。

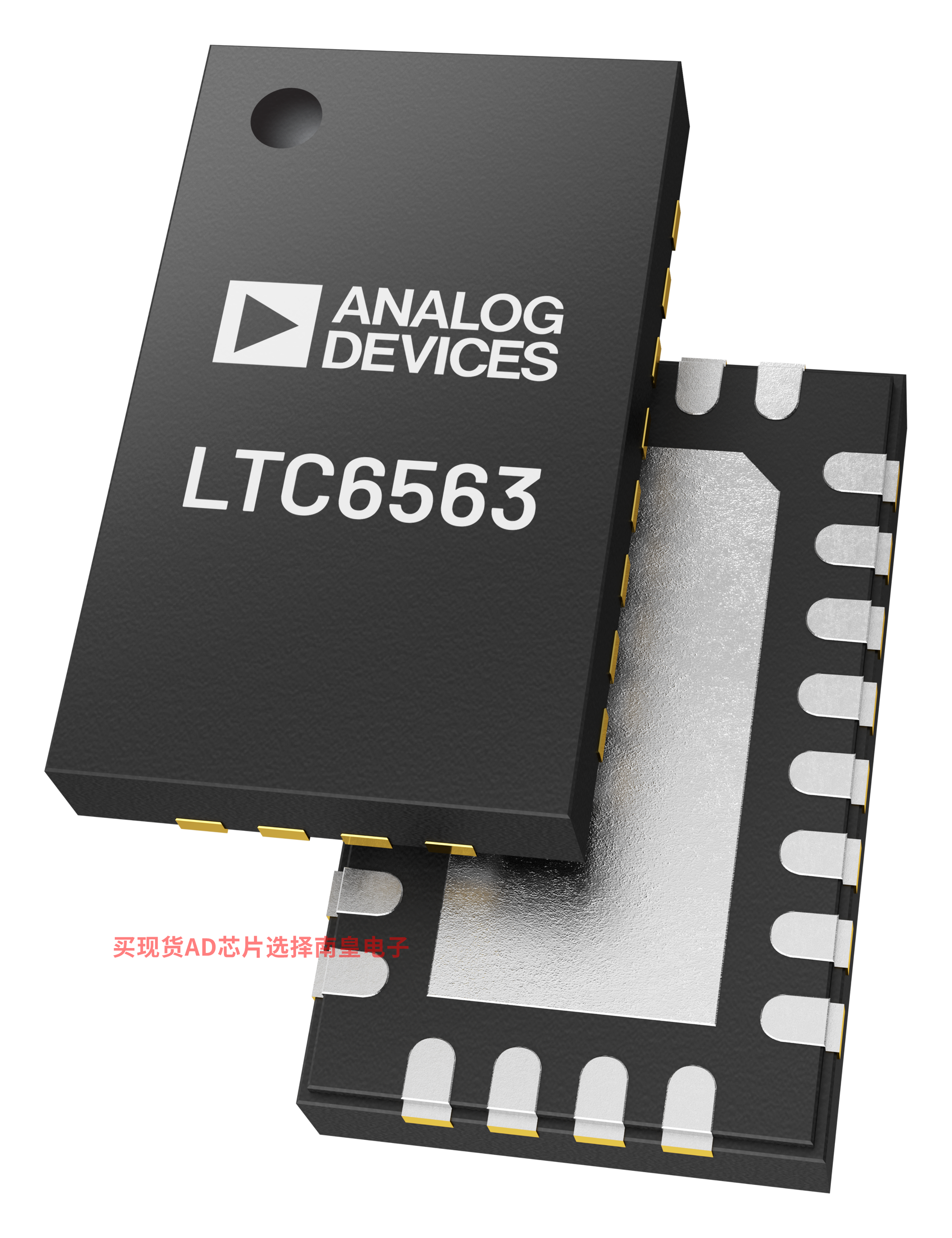

LTC6563采用3mm × 5mm 24引脚裸露焊盘QFN封装，带可润湿侧翼。

应用

• 汽车LIDAR接收器
• 工业LIDAR接收器

• 600MHz –带输入电容的 3dB 带宽
• 高达 2V 的差分输出P-P摆动到 100Ω差动负载
• 具有输出 MUX 的内置高速 ADC 驱动器
• 可选 22.2/16.7/11.1/5.55k Ω跨阻增益
• 1.8pA/3.7pA√Hz输入电流噪声密度 100MHz/600MHz (0.5pF)
• 65nARMS超过 600MHz (0.5pF) 的集成输入参考电流噪声

• 大线性输入电流范围 0μA 至 90μA
• 大瞬态过载电流 > 1A 峰值±

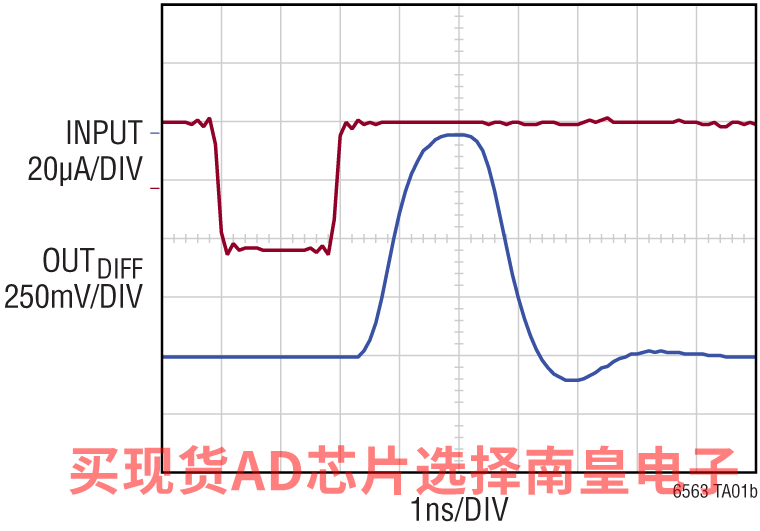

• 快速过载恢复：2.5ns
• 快速频道切换：10ns
• 功耗：3.3V 时为 194mW 至 325mW，随输出模式而变化（停机时为 13mW）
• 输出多路复用器结合了多个 4 通道器件以创建 8、12、16、…32 通道解决方案
• 3 mm ×5mm、24 引脚 QFN 封装、可湿性侧面
• AEC Q100 1 级合格（待定）

LTC6563HUDDM#PBF，封装：24-Lead Plastic Side Solderable QFN (3mm × 5mm)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：11.16（100-499个）；9.70（1000+个）

LTC6563HUDDM#TRPBF，封装：24-Lead Plastic Side Solderable QFN (3mm × 5mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：11.16（100-499个）；9.70（1000+个）

LTC6563IUDDM#PBF，封装：24-Lead Plastic Side Solderable QFN (3mm × 5mm)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：8.37（100-499个）；7.28（1000+个）

LTC6563IUDDM#TRPBF，封装：24-Lead Plastic Side Solderable QFN (3mm × 5mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.37（100-499个）；7.28（1000+个）

EVAL-LTC6563：LTC6563 | 具有输出多路复用功能的四通道跨阻放大器

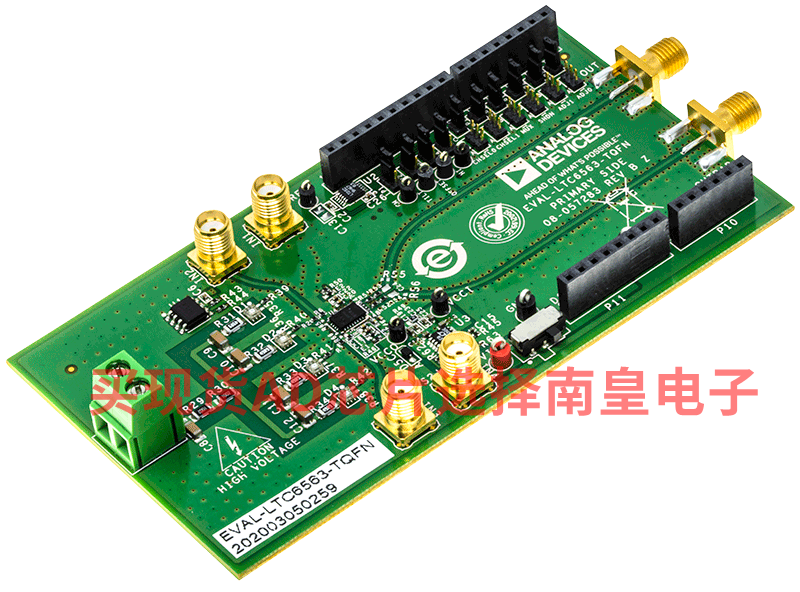

演示电路 EVAL-LTC6563-TQFN 采用具有输出多路复用功能的 LTC6563 四通道跨阻放大器 (TIA)。该演示套件 EVAL-LTC6563TQFN-EZKIT 与 SDP-K1 控制器板一起发货，安装了 4 个单个 APD’，允许对 TIA 功能进行光学测试。使用外部实验室脉冲发生器作为输入电流脉冲的电气测试也可以通过对电路板进行小的修改来实现。

Ω 具有 74k90 的互阻增益和 μLTC6563A 的线性输入电流范围，非常适合使用雪崩光电二极管 (APD) 的 LIDAR 接收器。LTC6563 采用 3.3V 单电源工作，4 个通道的功耗仅为 194mW（取决于输出模式）。利用 LTC6563 的输出多路复用器，可将多个 LTC6563 器件组合成单个输出。LTC6563 的快速过载恢复功能使其非常适合 LIDAR 接收器。LTC6563’的差分输出能够将2VP-P 转为100Ω的加载，由此是直接驱动高速ADC的理想选择。

LTC6563 采用紧凑的3mm × 5mm 24 引脚无引线 QFN封装 ，通过裸焊盘进行热管理并实现低电感。

EVAL-LTC6563-TQFN 采用4个已安装的 400nm 至 1100nm 波长的APD传感器，为 LTC6563提供电流至电压转换和放大功能。APD 是直流耦合到 TIA 输入，以支持快速输出多路复用和通道切换。替代方法是，对板子进行小修改后，就可以使用与板子上的SMA连接器以及电压到电流电阻器相联的实验室发生器来激活LTC6563。EVAL-LTC6563-TQFN旨在演示 50Ω 系统中的时域测量。
