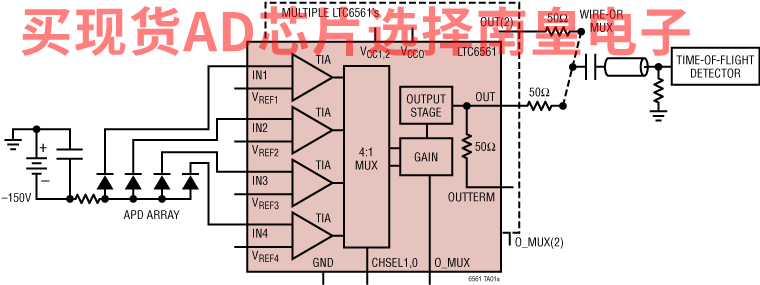

LTC6561 是一款低噪声、四通道、跨阻抗放大器 (TIA)，具有 220MHz 带宽。LTC6561 多通道跨阻抗放大器具有低噪声、高阻抗和低功耗特性，因而适合于使用雪崩光电二极管 (APD) 的 LIDAR 接收器。此放大器具有 74kΩ 的跨阻抗增益和 30µA 的线性输入电流范围。使用总电容为 2pF 的 APD 输入电路，200MHz 时的输入电流噪声密度为 4.5pA/√Hz。在电容较低的情况下，噪声和带宽也会进一步改善。该器件只需要 5V 单电源，并且仅消耗 220mW。利用内部 4 对 1 多路复用器以及 LTC6561 的输出多路复用器，可以组合多个 4 通道 LTC6561 器件以直接与 12、16 和 32 通道 APD 阵列相连接。LTC6561 的快速过载恢复和快速通道切换特性使其适合具有多个 APD 的 LIDAR 接收器。在 100Ω 负载条件下，其单端输出可以摆动 2VP-P，而其低阻抗运放型输出能够驱动向后设终端的 50Ω 电缆。

LTC6561 内置在一个紧凑的 4mm x 4mm 24 引脚无引线 QFN 封装中，该封装具有裸焊盘以进行热管理并实现低电感。

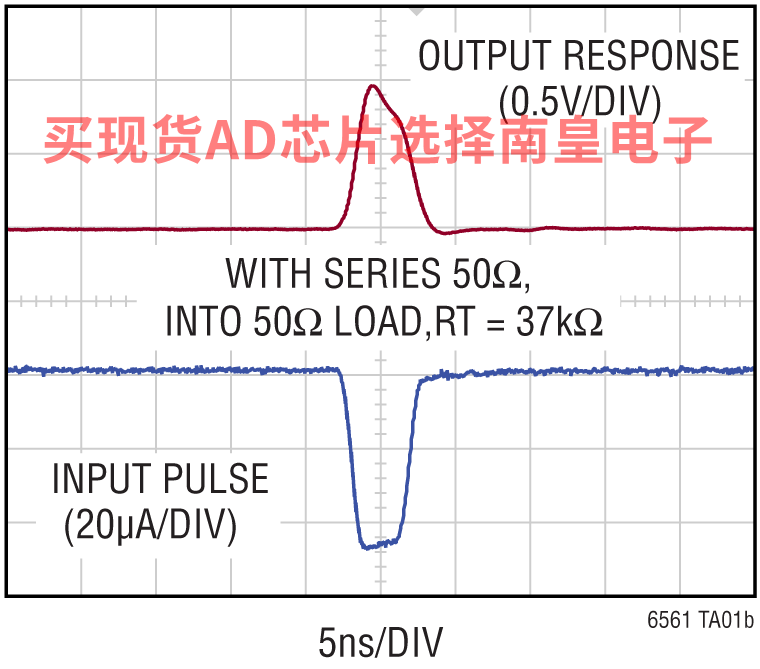

应用

• LIDAR 接收器
• 工业成像

• 220MHz –3dB 带宽 (具有 2pF 输入电容)
• 单端输出
• 74kΩ 跨阻抗增益
• 200MHz (2pF) 时输入电流噪声密度为 4.5pA/√Hz
• 200MHz (2pF) 以上时积分输入电流噪声为 56nARMS
• 线性输入范围 0µA 至 30µA
• 过载电流 > ±400mA（峰值）
• 快速过载恢复 12ns，1mA
• 快速通道切换 < 50ns
• 5V 单电源
• 4 个通道的功耗为 220mW
• 100Ω 负载时输出摆幅为 2VP-P

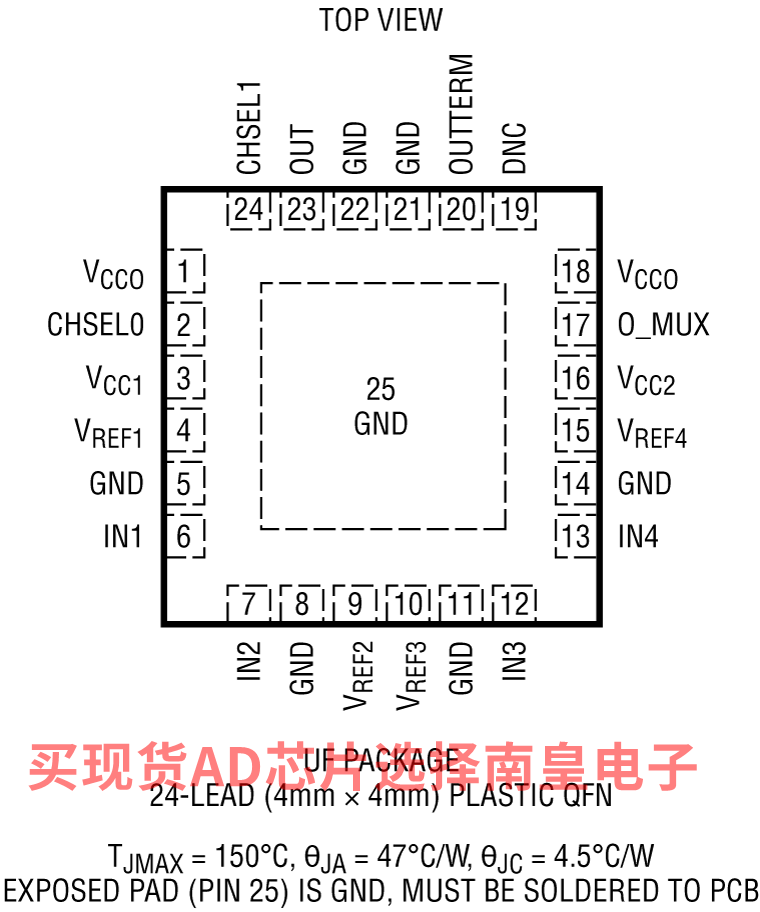

• 4mm × 4mm 24 引脚 QFN 封装
• 输出多路复用器 (MUX) 结合了多个 4 通道器件以创建 4、8、12、16、24、32 通道解决方案

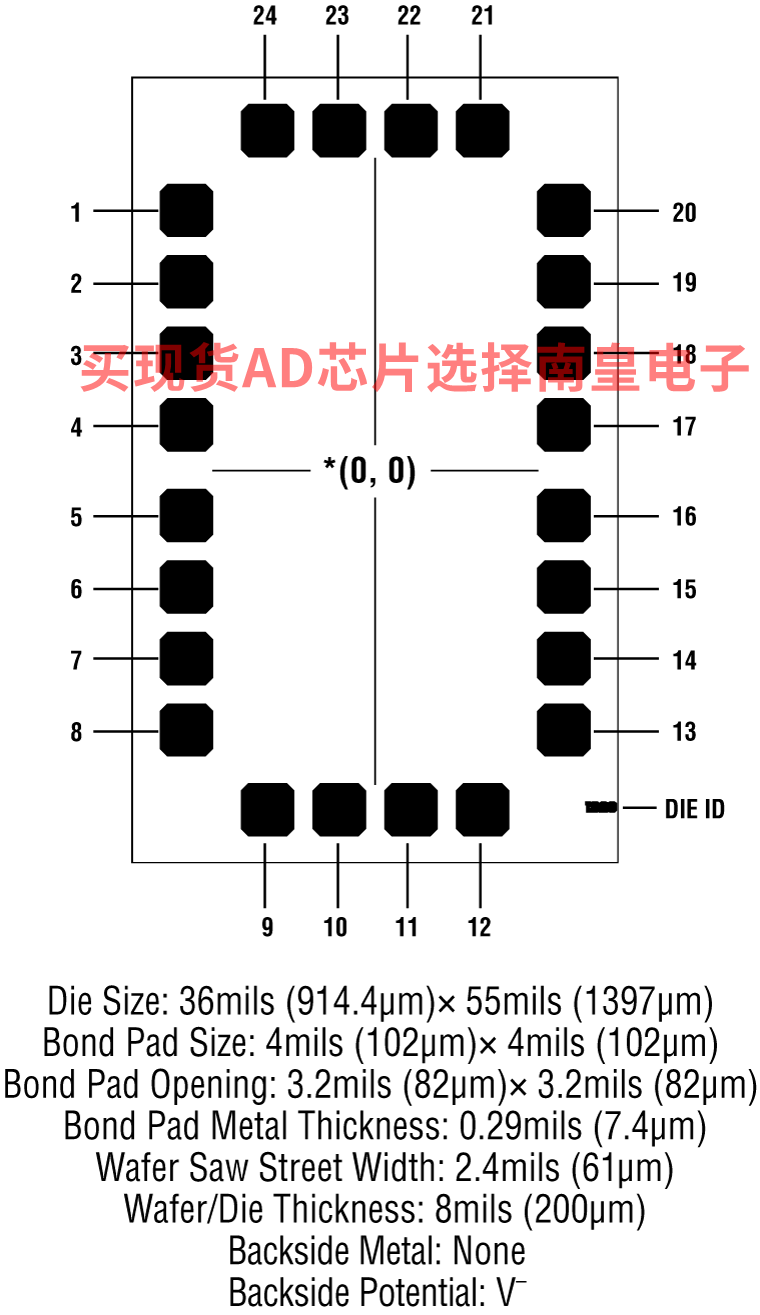

LTC6561DICE，封装：CHIPS OR DIE，包装形式及数量：托盘，270，工作温度：，AD官网报价：

LTC6561DWF，封装：UNSAWN DIE/WAFER SALES，包装形式及数量：托盘，16000，工作温度：，AD官网报价：

LTC6561HUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：10.14（100-499个）；8.75（1000+个）

LTC6561HUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：10.14（100-499个）；8.75（1000+个）

LTC6561HUF#WPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：12.17（100-499个）；10.5（1000+个）

LTC6561HUF#WTRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：12.17（100-499个）；10.5（1000+个）

LTC6561IUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：9.45（100-499个）；8.2（1000+个）

LTC6561IUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.45（100-499个）；8.2（1000+个）

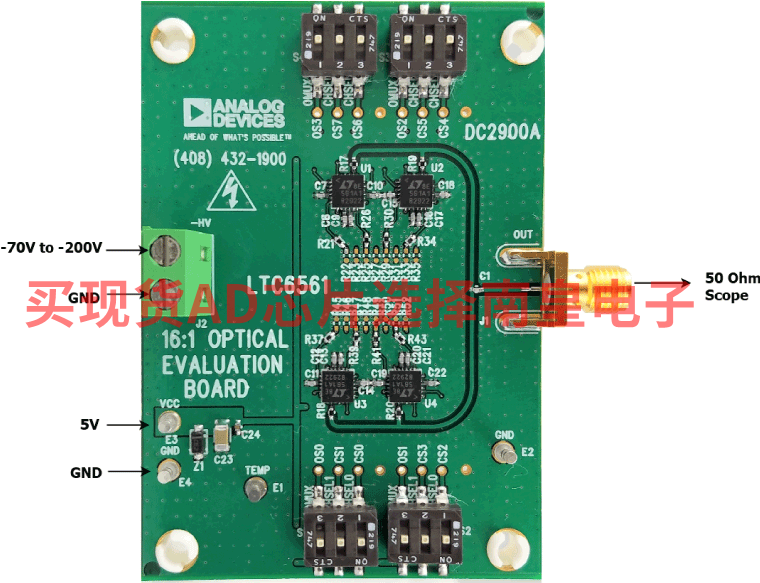

DC2900A：LTC6561 | 16 通道：具有输出多路复用功能的 LTC6561 四通道跨阻抗放大器的单输出光学评估

演示电路 2900A 是 16 通道模拟 LiDAR 接收器链路。该演示电路采用了 LTC6561；这款器件具有 74kΩ 跨阻抗增益和 30µA 线性输入电流范围。利用 LTC6561 的输出多路复用器 (MUX)，可将四个器件组合为单个输出。LTC6561 的快速过载恢复功能使其非常适合 LIDAR 接收器。LTC6561 采用 5V 单电源工作。LTC6561 的单端输出在 100Ω 负载下的摆幅能达到 2VP-P。

在 DC2900A 上，FirstSensor 对 400nm 至 1100nm 波长敏感的 16 通道 APD 阵列传感器负责给四个 LTC6561 馈送信号，以提供电流至电压转换和放大功能。将该 APD 直流耦合至 TIA 输入，以简化快速通道切换和输出多路复用。DC2900A 交流耦合输出用于演示 50Ω 系统中的时域测量。

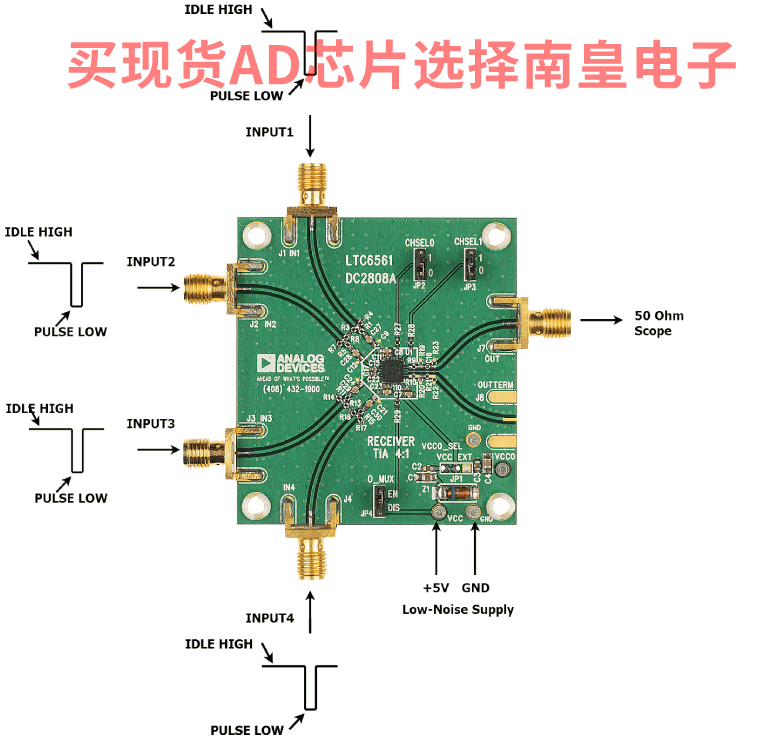

DC2808A：具有输出多路复用功能的 LTC6561 四通道跨阻抗放大器的电气评估

演示电路 2808A 采用具有输出多路复用功能的 LTC6561 四通道跨阻抗放大器 (TIA)。DC2808A 接受电压脉冲并将其转换为用于 TIA 的电流。该演示板还可用于通过网络分析仪测量带宽和通道隔离度。LTC6561 具有 74kΩ 的跨阻抗增益和 30uA 的线性输入电流范围，非常适合使用雪崩光电二极管 (APD) 的 LIDAR 接收器。LTC6561 采用 5V 单电源工作，功耗仅为 220mW。利用 LTC6561 的输出多路复用器 (MUX)，可将多个 LTC6561 器件组合为单个输出。LTC6561 的快速过载恢复功能使其十分适合 LIDAR 接收器。LTC6561 的单端输出在 100Ω 负载下的摆幅能达到 2VP-P。

LTC6561 采用紧凑的 4mm × 4mm 24 引脚无引线 QFN 封装，该封装具有裸露焊盘，以便于热管理和实现低电感。
