LTC6431-15（50Ω 增益部件 IF 放大器）-AD代理

LTC6431-15的基本参数

制造厂商：AD
产品类别：RF放大器
技术类目：增益模块
功能描述：50Ω 增益部件 IF 放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC6431-15的产品详情：

LTC6431-15 是一款具卓越线性度 (在高于 1000MHz 频率下) 以及低相关输出噪声的增益部件放大器。

高线性度、低噪声和低功率耗散的独特组合使该器件成为许多信号链路应用的理想选择。LTC6431-15 易于使用，所需的外部组件极少。其输入 / 输出在内部匹配至 50Ω，且仅从单 5V 电源吸收 90mA 电流。

片内偏置和温度补偿功能可在环境变化的情况下保持器件性能。

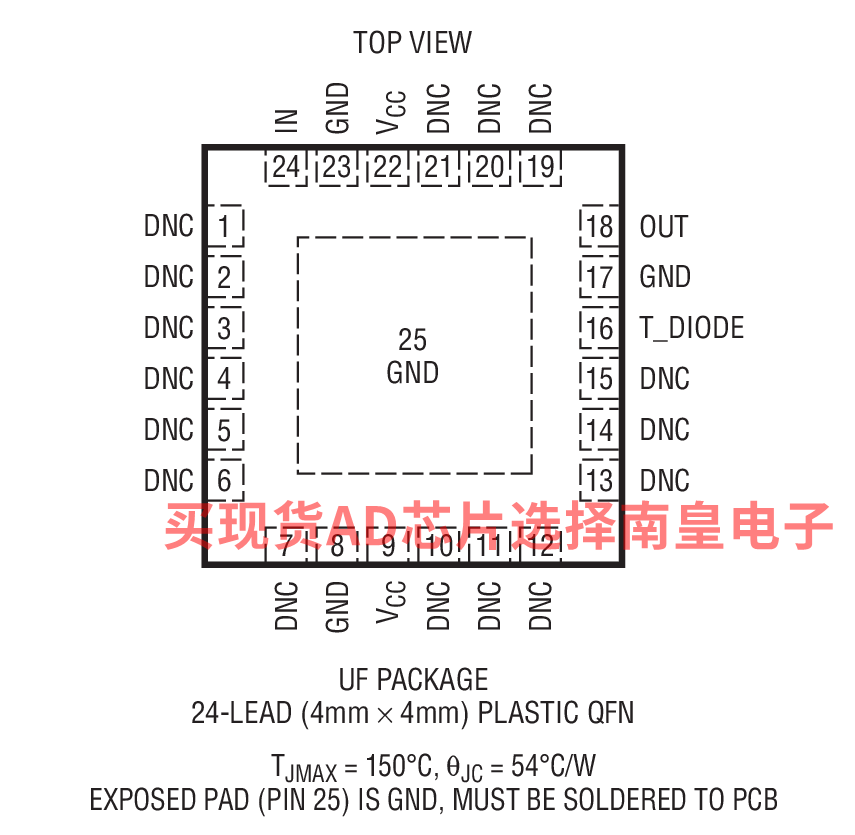

LTC6431-15 采用一种高性能 SiGe BiCMOS 工艺，以实现与类似 GaAs 放大器相当的绝佳可重复性。所有 A 级 LTC6431-15 器件的 OIP3 指标均在 240MHz 频率下进行测试并提供相关保证。LTC6431-15 采用具有裸露衬垫的 4mm x 4mm 24 引脚 QFN 封装，旨在改善热管理并实现低电感。

应用

单端 IF 放大器
ADC 驱动器
CATV

LTC6431-15的优势和特点：

20MHz 至 1700MHz 带宽
15.5dB 功率增益

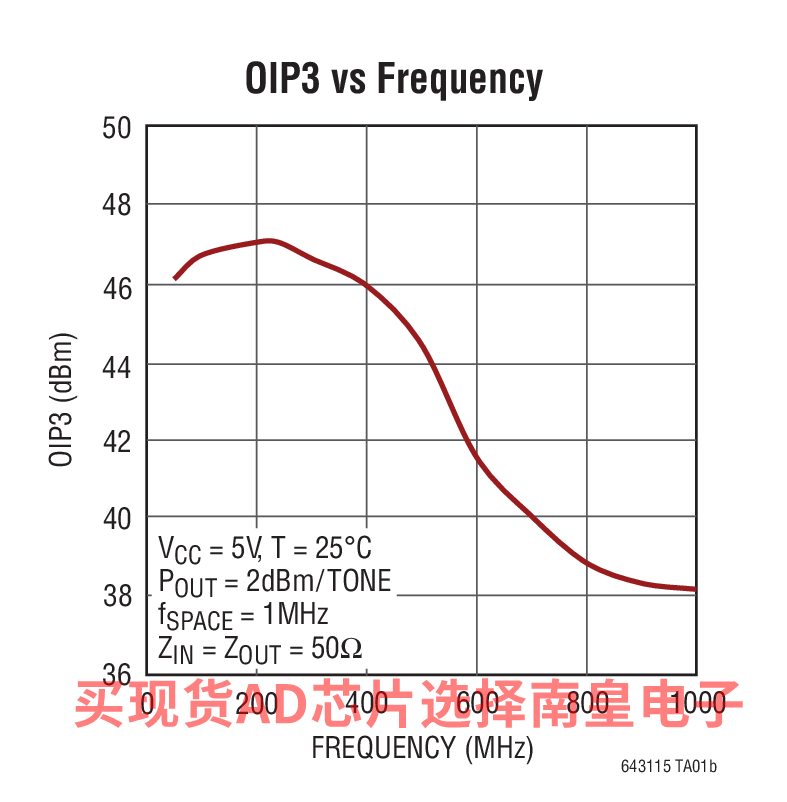

在 240MHz 时具有 47dBm OIP3 (驱动一个 50Ω 负载时)
在 240MHz 时 NF = 3.33dB
1nV/√Hz 总输入噪声
在高达 1.2GHz 频率下 S11 < –15dB
在高达 1.2GHz 频率下 S22 < –15dB
> 2VP-P 线性输出摆幅
P1dB = 20.6dBm
DC 功率 = 450mW
50Ω 单端操作
不易受到 VCC 变化的影响
A 级器件在 240MHz 频率下进行了 100% 的 OIP3 测试
输入 / 输出在内部匹配至 50Ω
单 5V 电源
可实现无条件稳定

LTC6431-15具体的完整产品型号参数及价格（美元）：

LTC6431AIUF-15#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：6.95（100-499个）；5.69（1000+个）

LTC6431AIUF-15#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.95（100-499个）；5.69（1000+个）

LTC6431BIUF-15#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.24（1000+个）

LTC6431BIUF-15#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.24（1000+个）

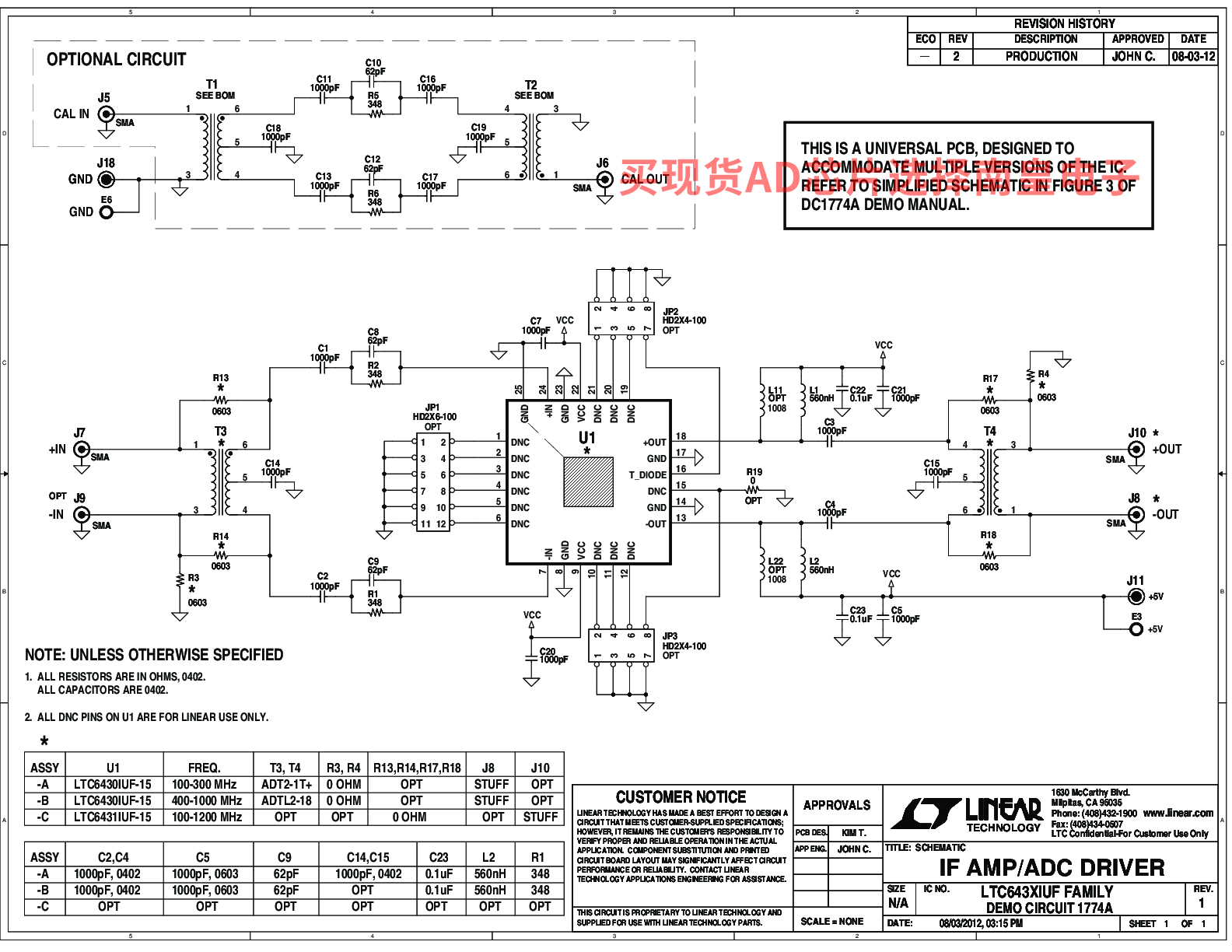

LTC6431-15的评估套件：

DC1774A-C：LTC6431-15 50Ω IF Amplifier board

DC1774A-C: Demo Board for the LTC6431-15 50Ω Gain Block IF Amplifier.

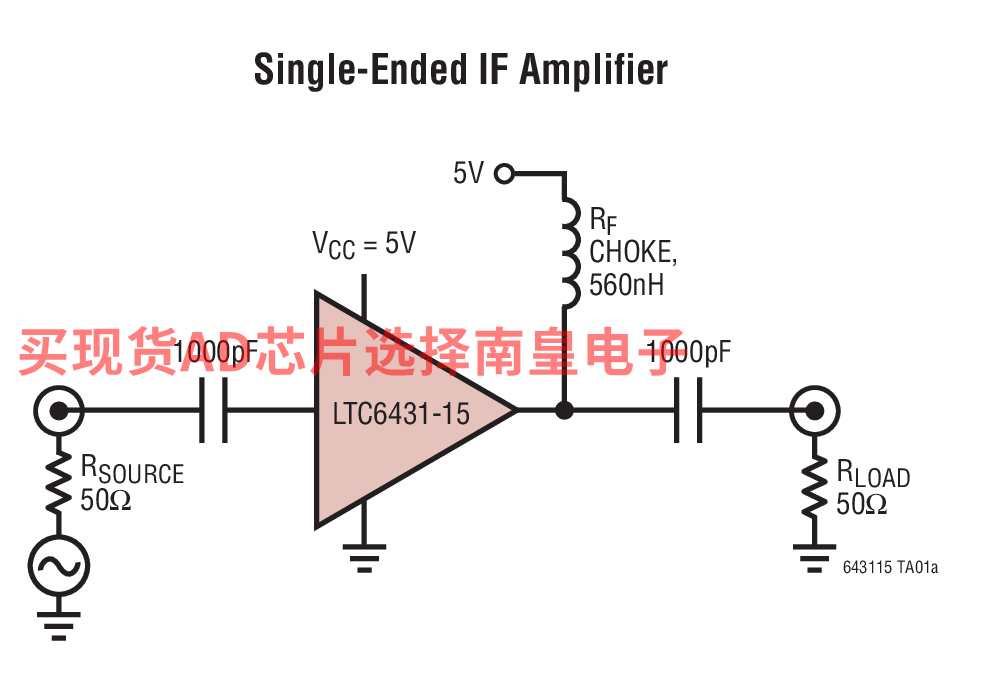

LTC6431-15的电路图解：

LTC6431-15的评估套件：
