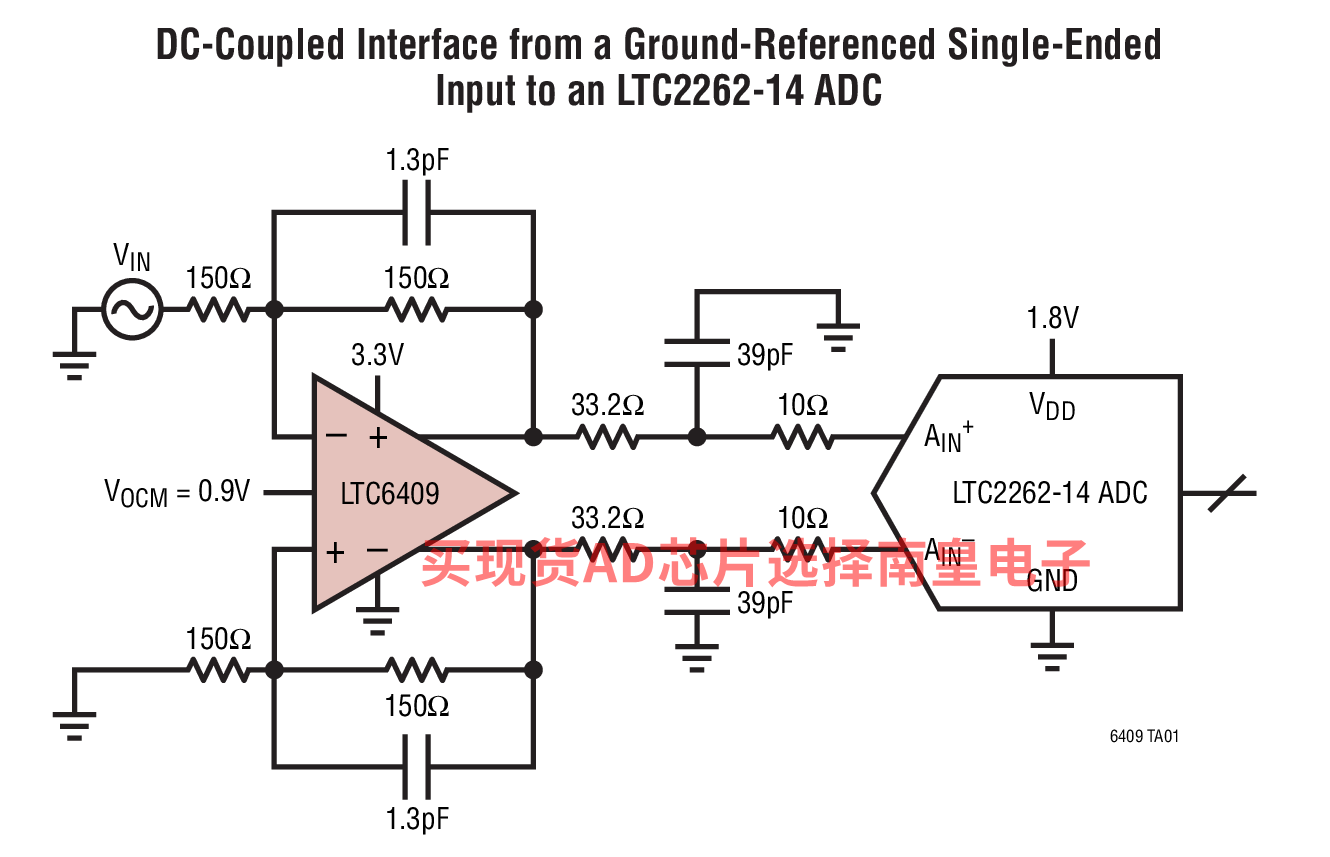

LTC6409 是一款非常高速度的低失真差分放大器。该器件的输入共模范围包括地电位，因此可对一个参考于地的输入信号实施 DC 耦合、电平移位和转换、以对一个 ADC 进行差分驱动。

增益和反馈电阻器是外置的，因而可针对每一种应用实现精确的增益和频率响应。例如：在无过冲配置中可对放大器进行外部补偿，这在某些时域应用中是合乎需要的。

LTC6409 具有一个数值为 1 的稳定差分增益。在那些不需要增益的应用中，这能够实现低输出噪声。该器件吸收 52mA 的电源电流并具有一种硬件停机功能，该功能可将电流消耗减小至 100μA。

LTC6409 采用紧凑型 3mm x 2mm 10 引脚无引线 QFN 封装，其工作温度范围为 –40ºC 至 125ºC。

• 差分流水线型 ADC 驱动器
• 高速数据采集卡
• 自动化测试设备
• 时域反射计
• 通信接收机

• 10GHz 增益带宽乘积

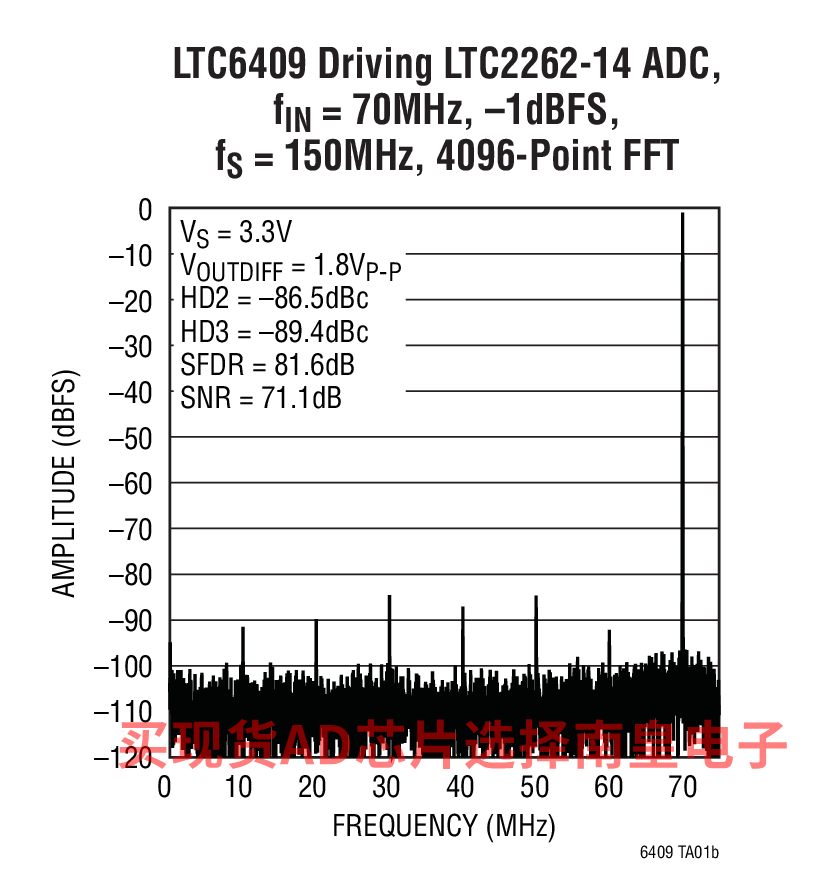

• 88dB SFDR (在 100MHz，2VP-P)
• 1.1nV/√Hz 输入噪声密度
• 输入范围包括地电位
• 利用外部电阻器设置增益 (最小值为 1V/V)
• 3300V/μs 差分转换速率
• 52mA 电源电流
• 2.7V 至 5.25V 电源电压范围
• 全差分输入和输出
• 可调输出共模电压
• 低功率停机模式

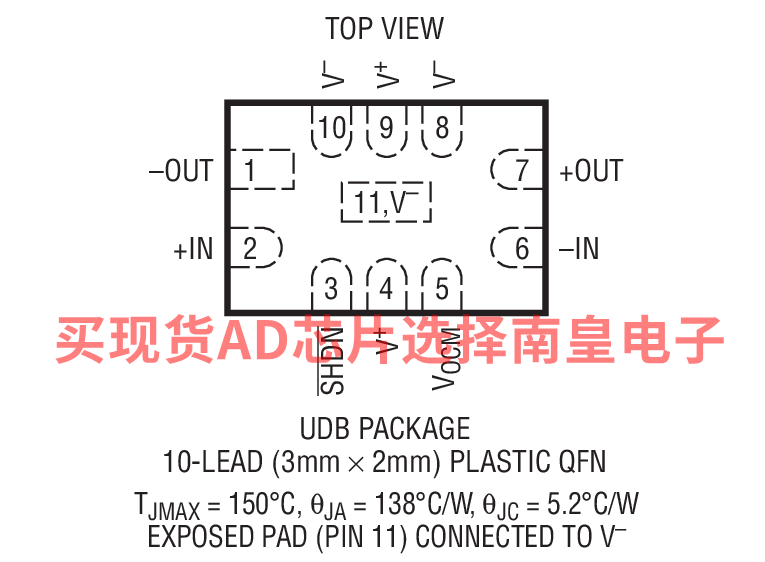

• 小外形 10 引脚 3mm x 2mm x 0.75mm QFN 封装

LTC6409CUDB#TRMPBF，封装：10-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：5.93（100-499个）；5.01（1000+个）

LTC6409CUDB#TRPBF，封装：10-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.93（100-499个）；5.01（1000+个）

LTC6409HUDB#TRMPBF，封装：10-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：7.37（100-499个）；6.25（1000+个）

LTC6409HUDB#TRPBF，封装：10-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.37（100-499个）；6.25（1000+个）

LTC6409IUDB#TRMPBF，封装：10-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：6.51（100-499个）；5.5（1000+个）

LTC6409IUDB#TRPBF，封装：10-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.51（100-499个）；5.5（1000+个）

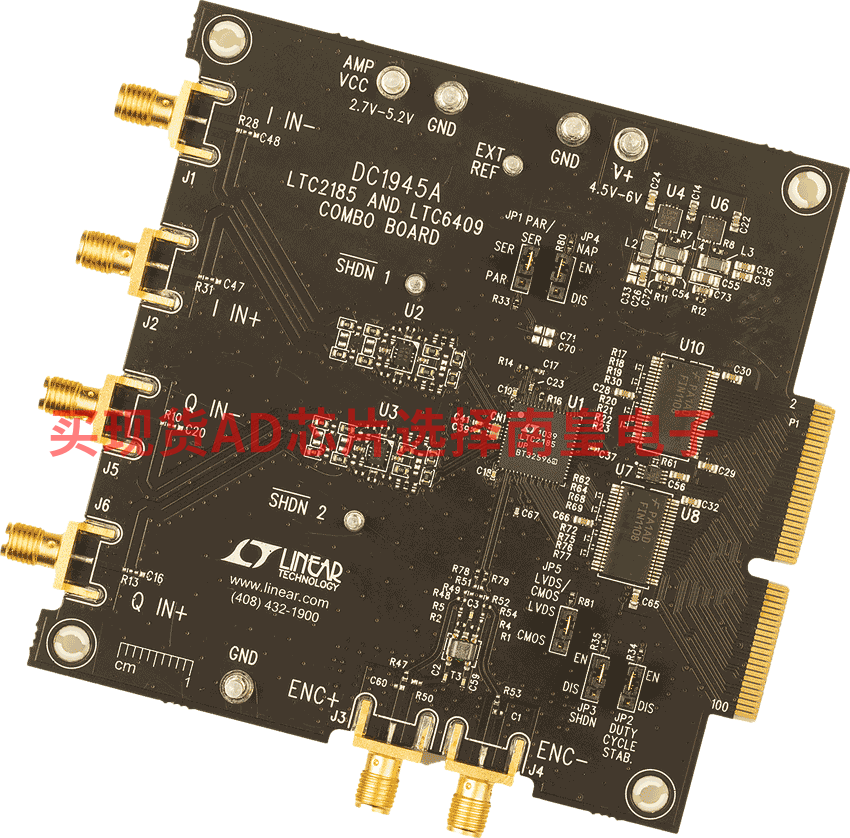

DC1945A：LTC2185 and LTC6409 Combo Board with differential inputs, requires DC890, LVDS_XFMR and DC1075

DC1945A: Demo Board for the LTC2185 - 16-Bit, 125Msps Low Power Dual ADCs andLTC6409 - 10GHz GBW, 1.1nV/√Hz Differential Amplifier/ADC Driver.
