LTC6405 是一款非常低噪声、低失真、全差分输入 / 输出放大器，专为 5V、单电源操作而优化。LTC6405 的输入共模范围为轨至轨，而输出共模电压则可通过在 VOCM 引脚上施加一个电压进行独立调节。这使得 LTC6405 非常适合于对具有一个宽共模范围的信号进行电平移位，以驱动 12 位至 16 位单电源、差分输入 ADC。

对于 50MHz 的输入信号，一个 2.7GHz 的增益-带宽乘积将产生 65dB 的线性度。LTC6405 具有单位增益稳定性，而且闭环带宽从 DC 延伸至 800MHz。输出电压摆幅从接近地的电位延伸至 4V，以便与众多的 ADC 转换器输入要求兼容。LTC6405 的吸收电流仅为 18mA，并具有一种硬件停机功能，该功能可把电流消耗降低至 400μA。

LTC6405 采用紧凑的 3mm x 3mm 16 引脚无引线 QFN 封装和 8 引脚 MSOP 封装，且工作温度范围为 -40℃ 至 85℃。

• 差分输入 ADC 驱动器

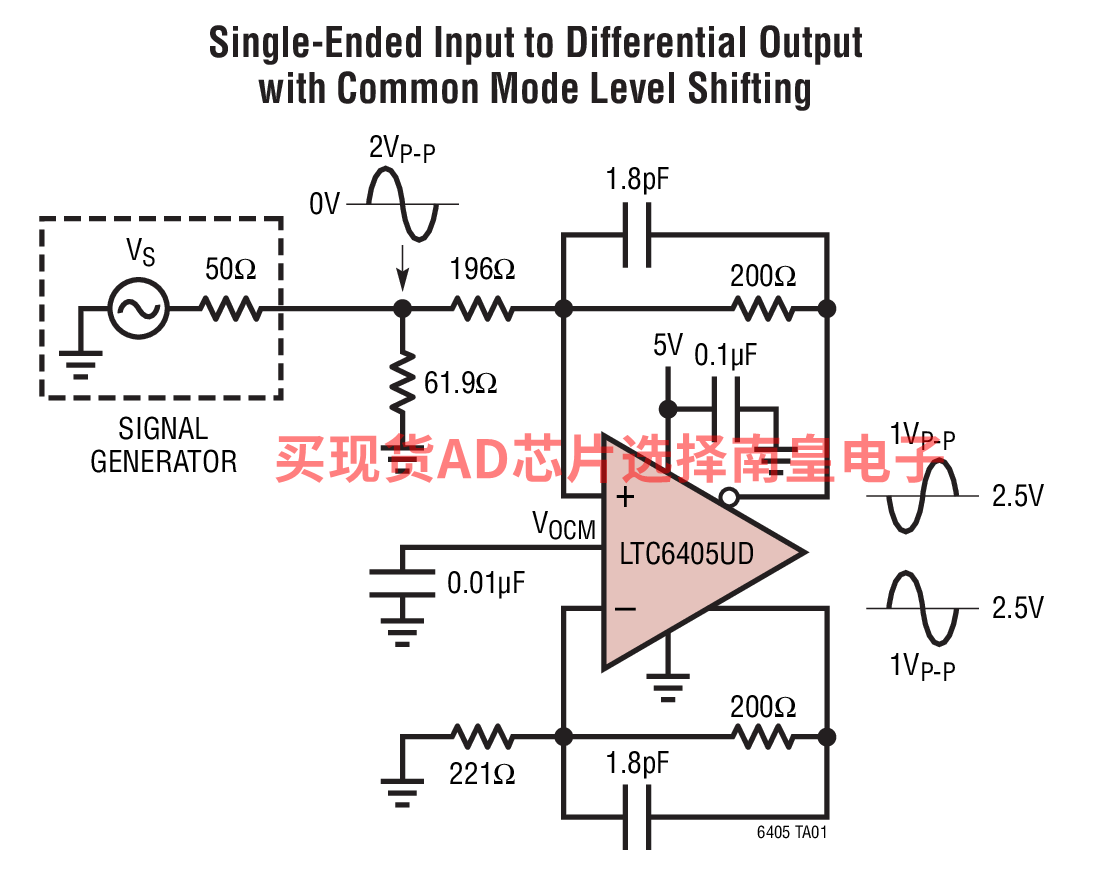

• 单端至差分转换
• 对参考于地电位的信号进行电平移位
• 对参考于 VCC 的信号进行电平移位
• 高线性度直接转换接收器

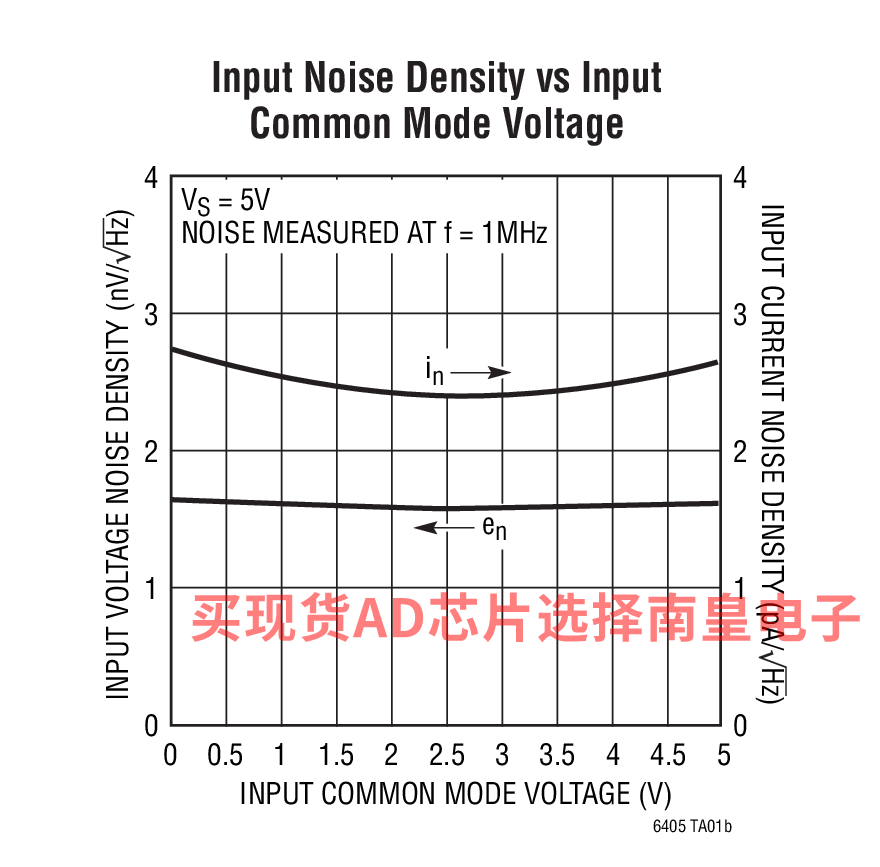

• 低噪声：1.6nV/√Hz RTI
• 低功率：18mA (在 5V)
• 低失真 (HD2 / HD3)：

  • -82dBc / -65dBc (在 50MHz，2VP-P)
  • -97dBc / -91dBc (在 25MHz，2VP-P)
• 轨至轨差分输入
• 4.5V 至 5.25V 电源电压范围
• 全差分输入和输出
• 可调输出共模电压
• 800MHz -3dB 带宽 (AV = 1)
• 增益-带宽乘积：2.7GHz
• 低功率停机模式

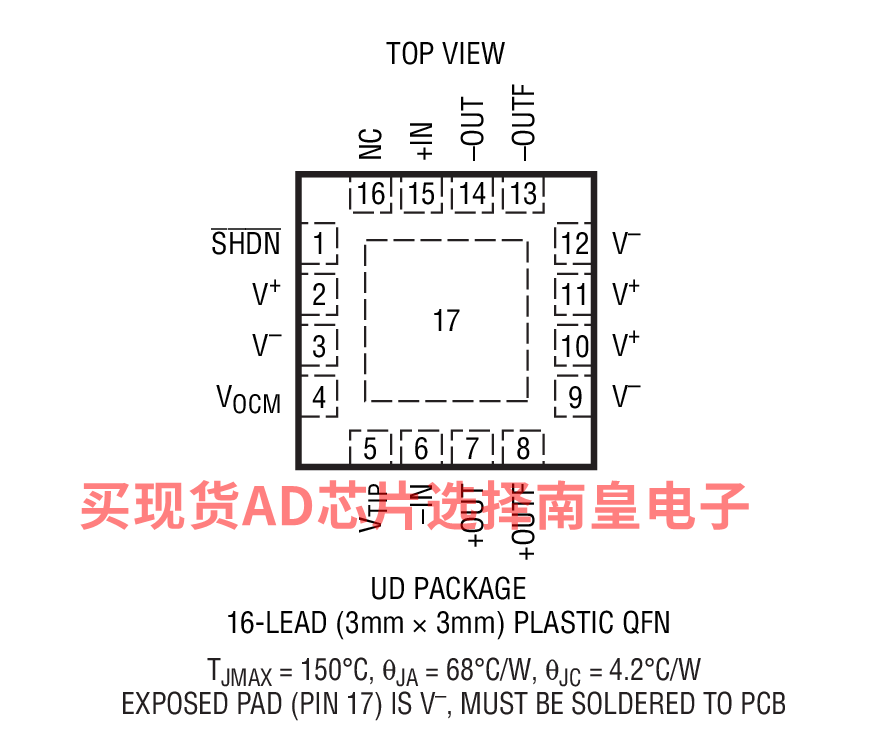

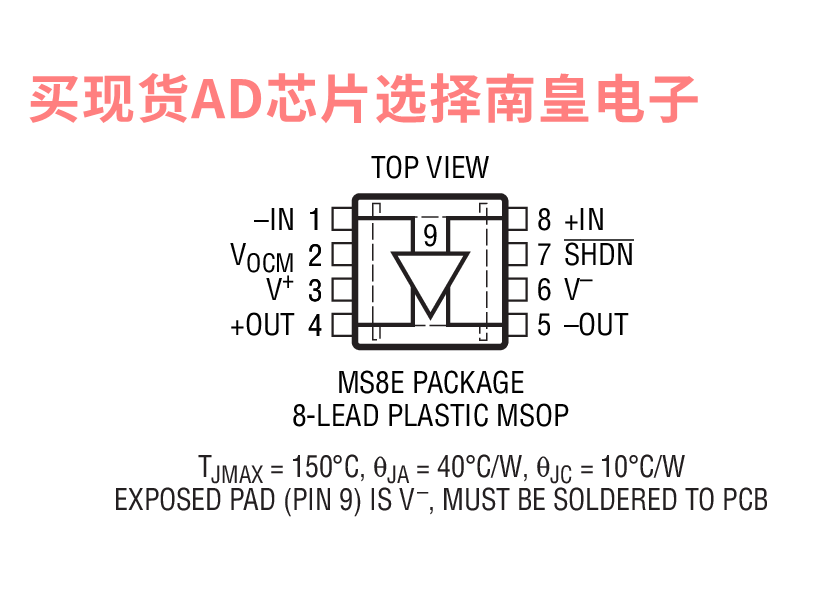

• 采用 8 引脚 MSOP 和 16 引脚 3mm x 3mm x 0.75mm QFN 封装




LTC6405CMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：4.66（100-499个）；3.85（1000+个）

LTC6405CMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.66（100-499个）；3.85（1000+个）

LTC6405CUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：4.66（100-499个）；3.85（1000+个）

LTC6405CUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.66（100-499个）；3.85（1000+个）

LTC6405IMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：5.13（100-499个）；4.24（1000+个）

LTC6405IMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.13（100-499个）；4.24（1000+个）

LTC6405IUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：5.13（100-499个）；4.24（1000+个）

LTC6405IUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.13（100-499个）；4.24（1000+个）

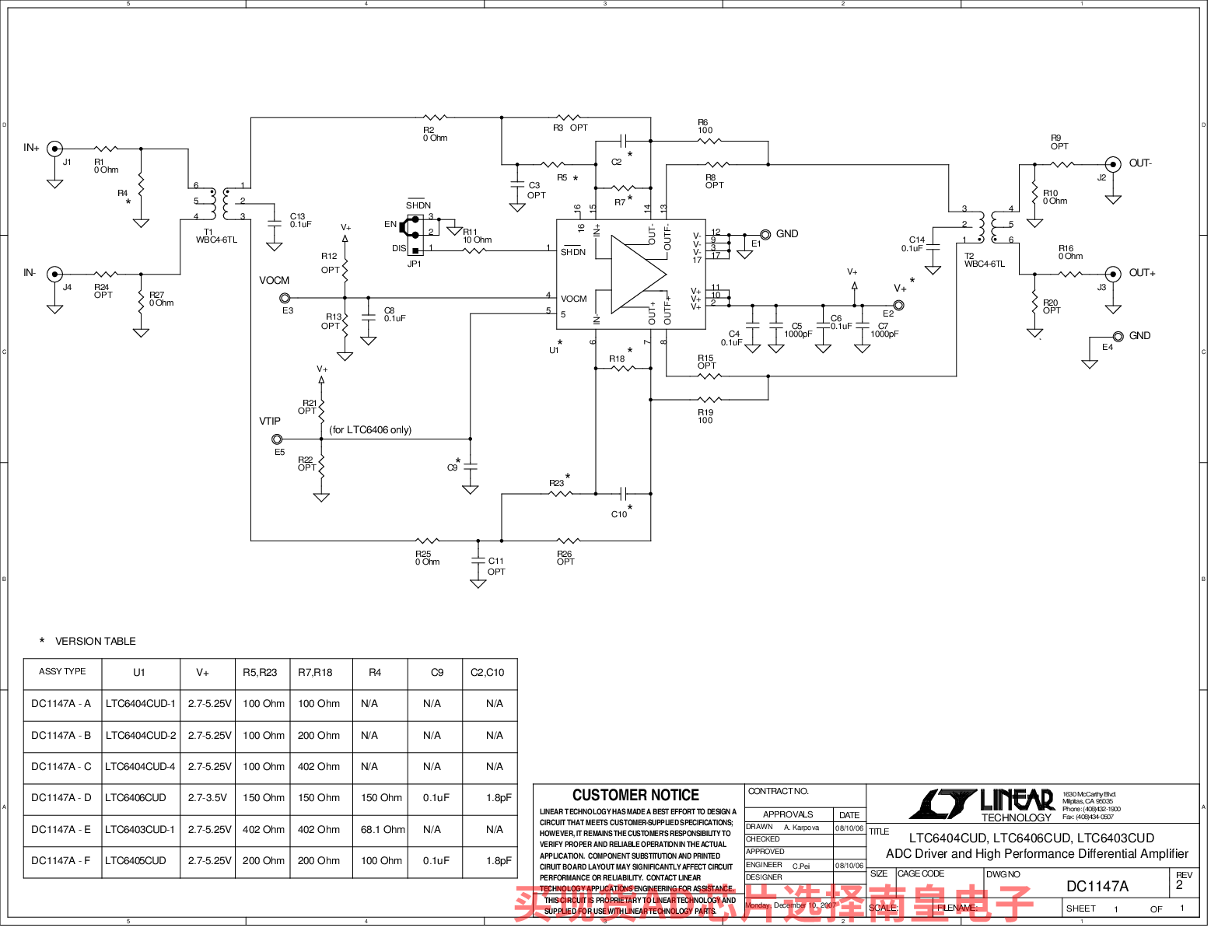

DC1147A-F：LTC6405 Demo Circuit

DC1147A-F: Demo Board for the LTC6405 2.7GHz, 5V, Low Noise, Rail-to-Rail Input Differential Ampli?er/Driver
