LTC6404（600MHz、低噪声、高精准全差分输入/输出放大器/驱动器）-AD代理

LTC6404的基本参数

制造厂商：AD
产品类别：ADC 驱动器
技术类目：全差分放大器
功能描述：600MHz、低噪声、高精准全差分输入/输出放大器/驱动器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC6404的产品详情：

LTC6404 是一款 AC 精准、非常低噪声、低失真、全差分输入/输出放大器，专为3V、单电源操作而优化。

LTC6404-1 具有稳定的单位增益。LTC6404-2 专为大于或等于 2V/V 的闭环增益而设计。LTC6404-4 则专为大于或等于 4V/V 的闭环增益而设计。LTC6404 的闭环带宽从 DC 延伸至 600MHz。除了标准的未滤波输出 (OUT+ 和 OUT–) 之外，LTC6404 还具有一个内置 88.5MHz 差分单极点低通滤波器和一对增设的滤波输出 (OUTF+ 和 OUTF–)。一个 1.5nV/√Hz 的输入参考电压噪声使得 LTC6404 能够在采用相同工作电源电压的情况下驱动先进的 16 位/18 位 ADC，从而节省了系统成本和功率。对 LTC6404 进行了特性分析，其性能在低至 2.7V 的电源电压条件下得以保持，并能在电源电压高达 5.25V 的条件下正常运作。该器件的吸收电流仅为 27.3mA，且具有一种硬件停机功能，该功能可以把电流消耗降低至 250μA。

LTC6404 采用紧凑的 3mm x 3mm 16 引脚无引线 QFN 封装，且工作温度范围为-40℃至 125℃。

应用

差分输入 A/D 转换器驱动器
单端至差分转换/放大
共模电平变换
低电压、低噪声、信号处理

LTC6404的优势和特点：

全差分输入和输出
低噪声：1.5nV/√Hz RTI

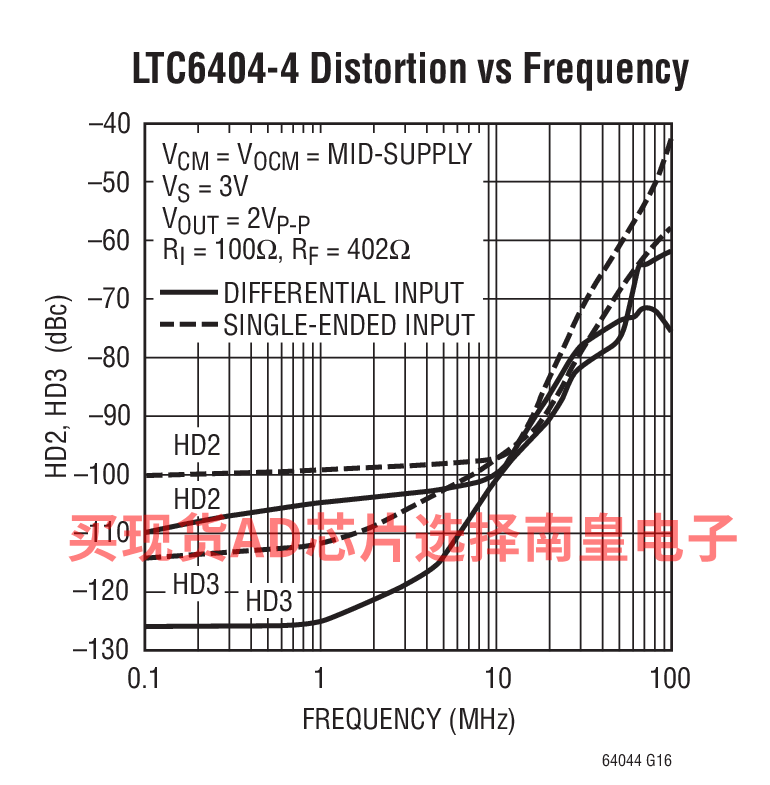

非常低的失真：
- LTC6404-1 (2VP-P，10MHz): -91dBc
- LTC6404-2 (2VP-P，10MHz): -96dBc
- LTC6404-4 (2VP-P，10MHz): -101dBc
闭环 -3dB 带宽：600MHz
转换速率：1200V/μs (LTC6404-4)
可调输出共模电压
轨至轨输出摆幅
输入范围扩展至地
高输出电流：85mA (典型值)
DC 电压失调 <2mV (最大值)
低功率停机

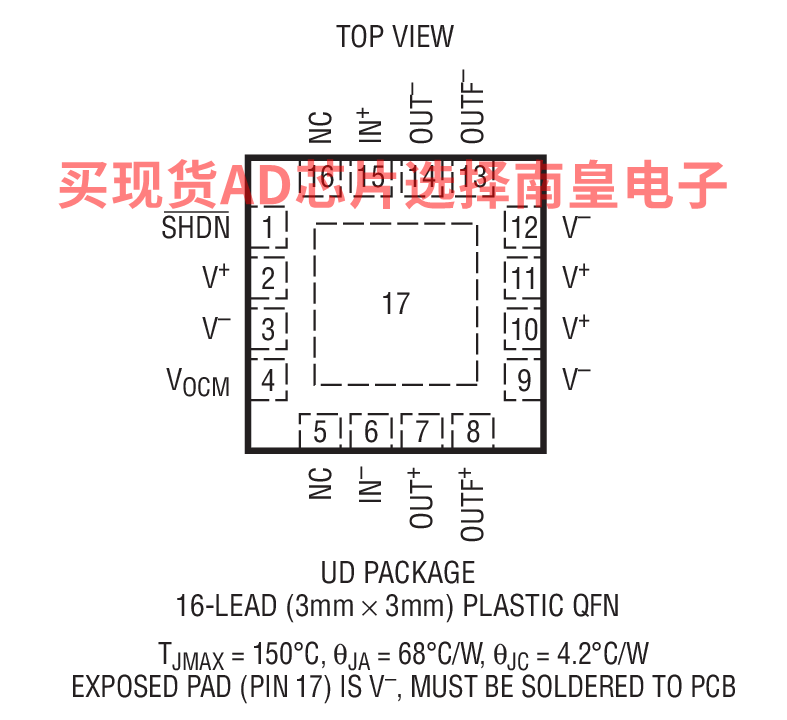

纤巧型 3mm x 3mm x 0.75mm 16 引脚 QFN 封装

LTC6404具体的完整产品型号参数及价格（美元）：

LTC6404CUD-1#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：4.57（100-499个）；3.85（1000+个）

LTC6404CUD-1#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.57（100-499个）；3.85（1000+个）

LTC6404CUD-2#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：4.57（100-499个）；3.85（1000+个）

LTC6404CUD-2#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.57（100-499个）；3.85（1000+个）

LTC6404CUD-4#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：4.57（100-499个）；3.85（1000+个）

LTC6404CUD-4#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.57（100-499个）；3.85（1000+个）

LTC6404HUD-1#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：5.75（100-499个）；4.84（1000+个）

LTC6404HUD-1#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.75（100-499个）；4.84（1000+个）

LTC6404HUD-2#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：5.75（100-499个）；4.84（1000+个）

LTC6404HUD-2#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.75（100-499个）；4.84（1000+个）

LTC6404HUD-4#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：5.75（100-499个）；4.84（1000+个）

LTC6404HUD-4#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.75（100-499个）；4.84（1000+个）

LTC6404IUD-1#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：5.03（100-499个）；4.24（1000+个）

LTC6404IUD-1#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.03（100-499个）；4.24（1000+个）

LTC6404IUD-2#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：5.03（100-499个）；4.24（1000+个）

LTC6404IUD-2#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.03（100-499个）；4.24（1000+个）

LTC6404IUD-4#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：5.03（100-499个）；4.24（1000+个）

LTC6404IUD-4#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.03（100-499个）；4.24（1000+个）

LTC6404的评估套件：

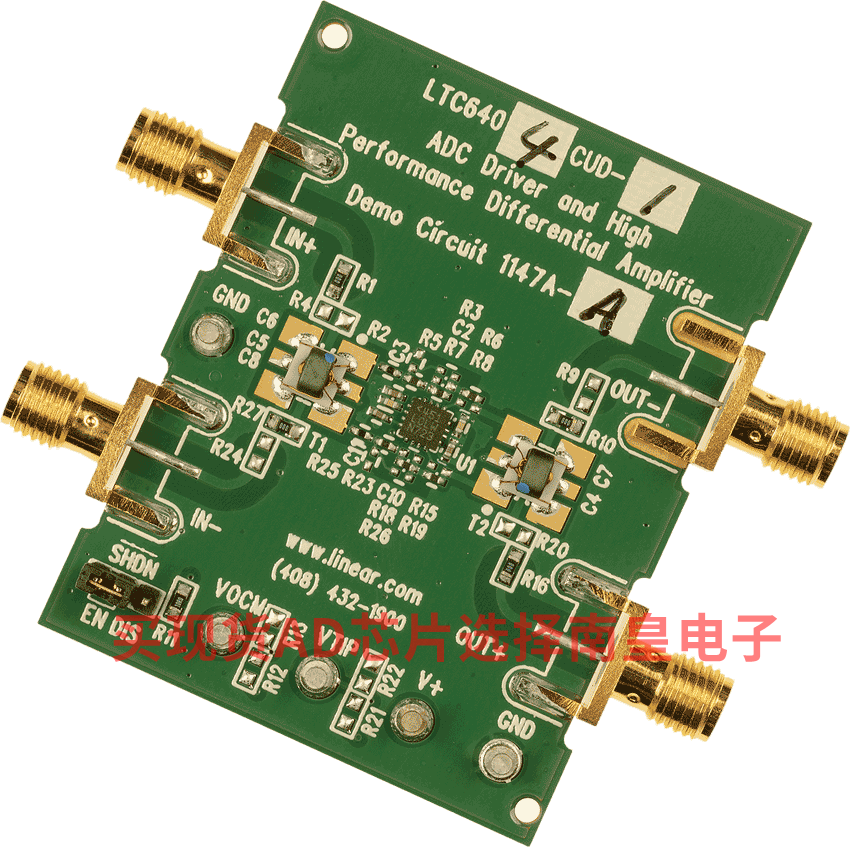

DC1147A-A：LTC6404-1 Demo Circuit

DC1147A-A: Demo Board for the LTC6404 600MHz, Low Noise, High Precision Fully Differential Input/Output Ampli?er/Driver

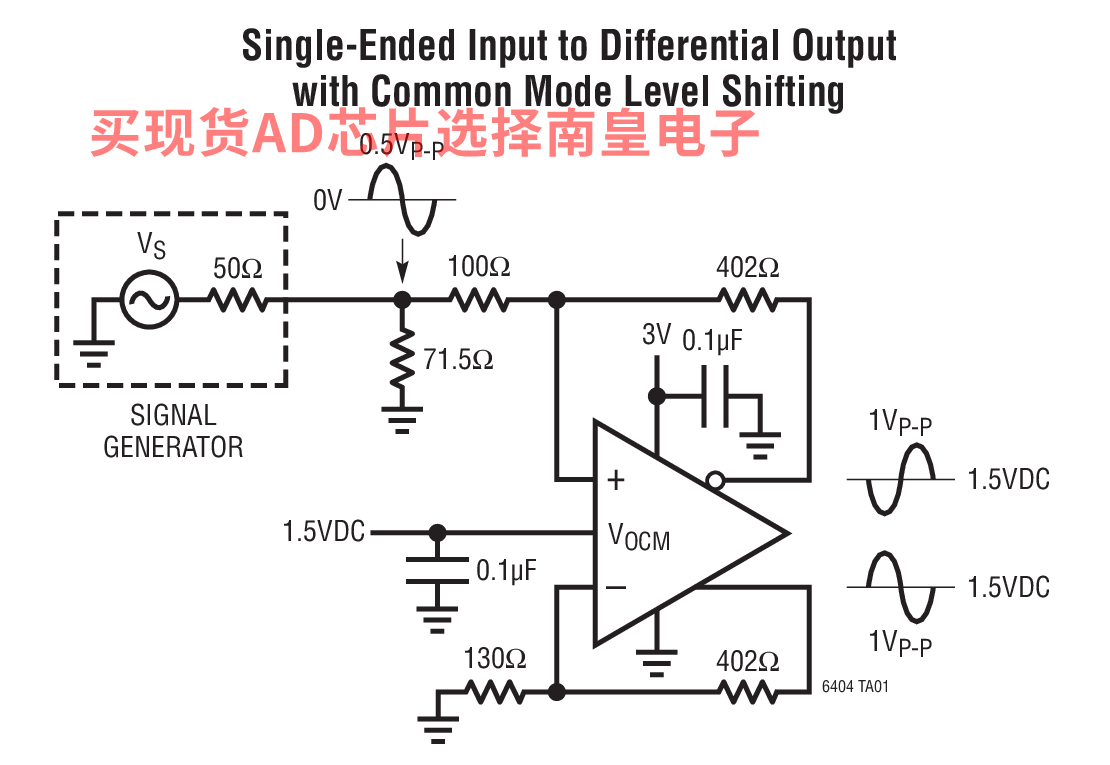

LTC6404的电路图解：

LTC6404的评估套件：
