LTC6401-8 是一款用于处理 DC 至 140MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12 位、14 位和 16 位 ADC而设计，但也可用作一个通用型宽带增益部件。

LTC6401-8 具有上佳的易用性，且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定，从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 8dB (2.5V/V)。

与那些采用 IF 增益部件和变压器的替代解决方案相比，LTC6401-8 节省了空间和功率。LTC6401-8 采用紧凑的 16 引脚 3mm x 3mm QFN 封装，工作温度范围为 –40℃ 至 85℃。

应用

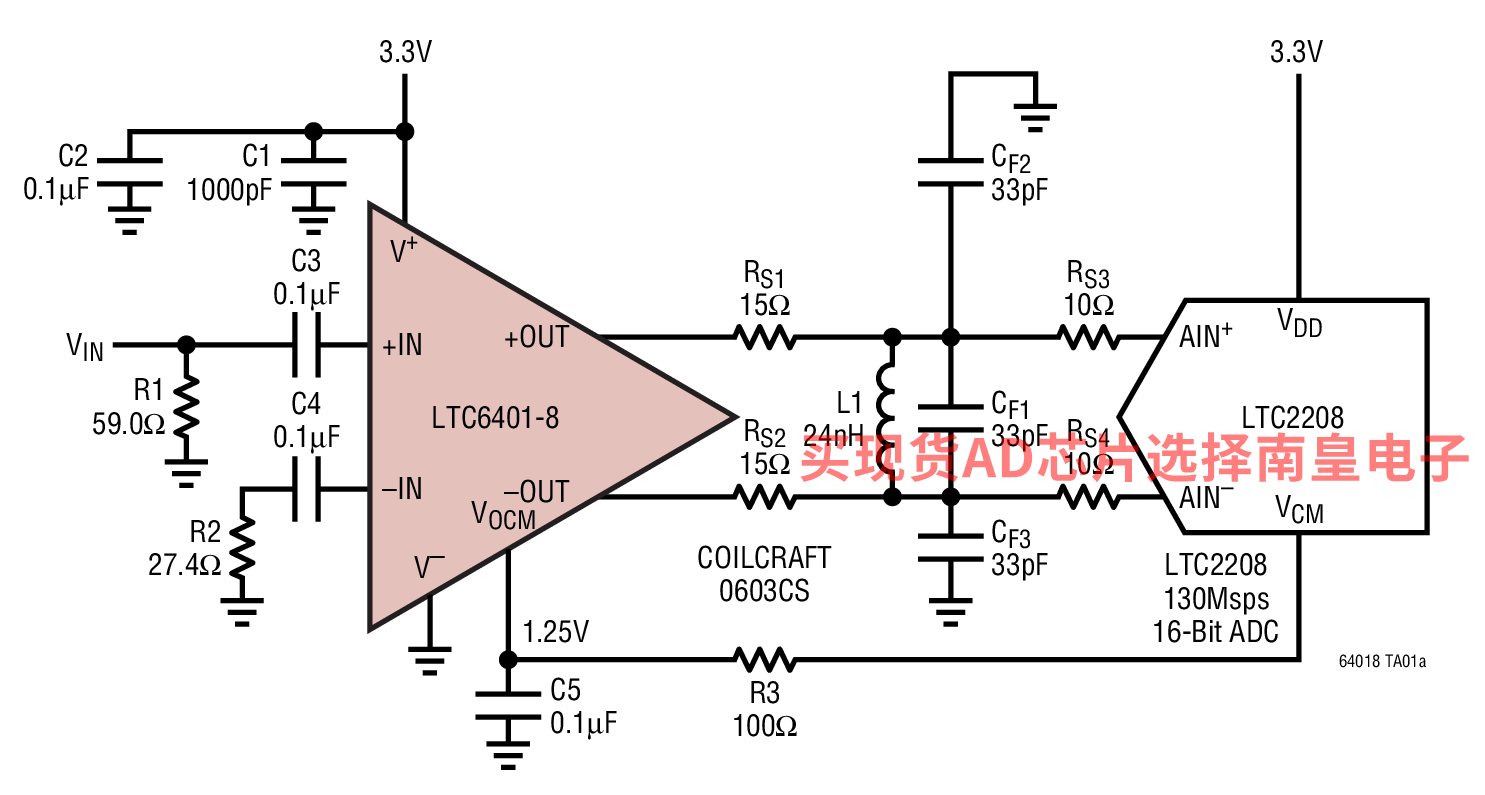

• 差分 ADC 驱动器
• 差分驱动器/接收器
• 单端至差分转换
• IF 采样接收器
• SAW 滤波器连接

• 2.2GHz –3dB 带宽
• 2.5V/V 的固定增益 (8dB)

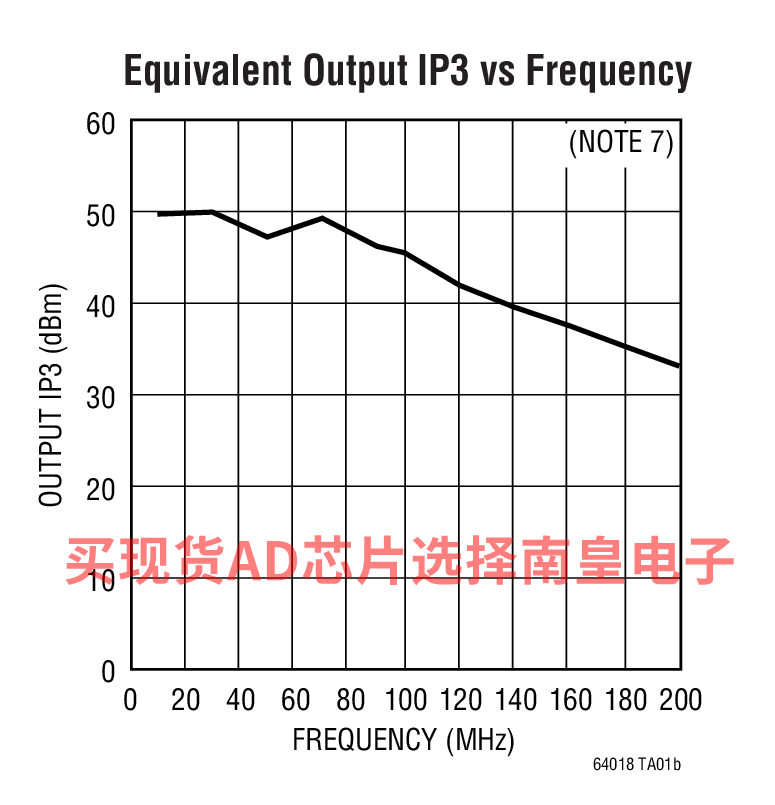

• 在 70MHz 时的 –92dBc IMD3 (等效 OIP3 = 50dBm)
• 在 140MHz 时的 –80.5dBc IMD3 (等效 OIP3 = 44dBm)
• 1nV/√Hz 内部运算放大器噪声
• 12.1dB 噪声系数
• 差分输入和输出
• 400Ω 输入阻抗
• 电源电压：2.85V 至 3.5V
• 45mA 电源电流 (135mW)
• 可调输出共模电压：1V 至 1.6V
• DC 或 AC 耦合操作
• 最大差分输出摆幅：4.6VP-P

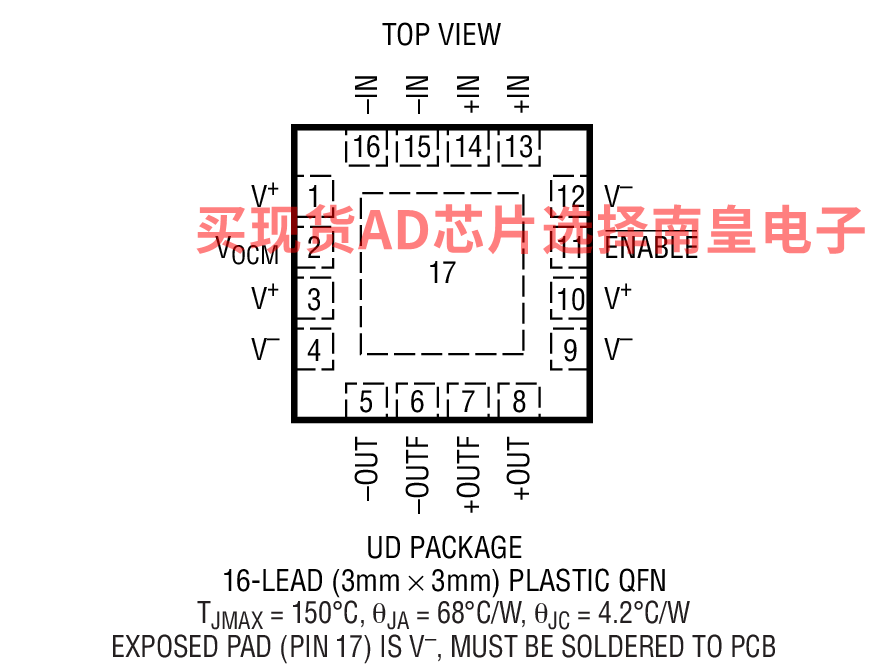

• 小型 16 引脚 3mm x 3mm x 0.75mm QFN 封装

LTC6401CUD-8#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：3.93（100-499个）；3.31（1000+个）

LTC6401CUD-8#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.93（100-499个）；3.31（1000+个）

LTC6401IUD-8#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：4.5（100-499个）；3.81（1000+个）

LTC6401IUD-8#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.5（100-499个）；3.81（1000+个）

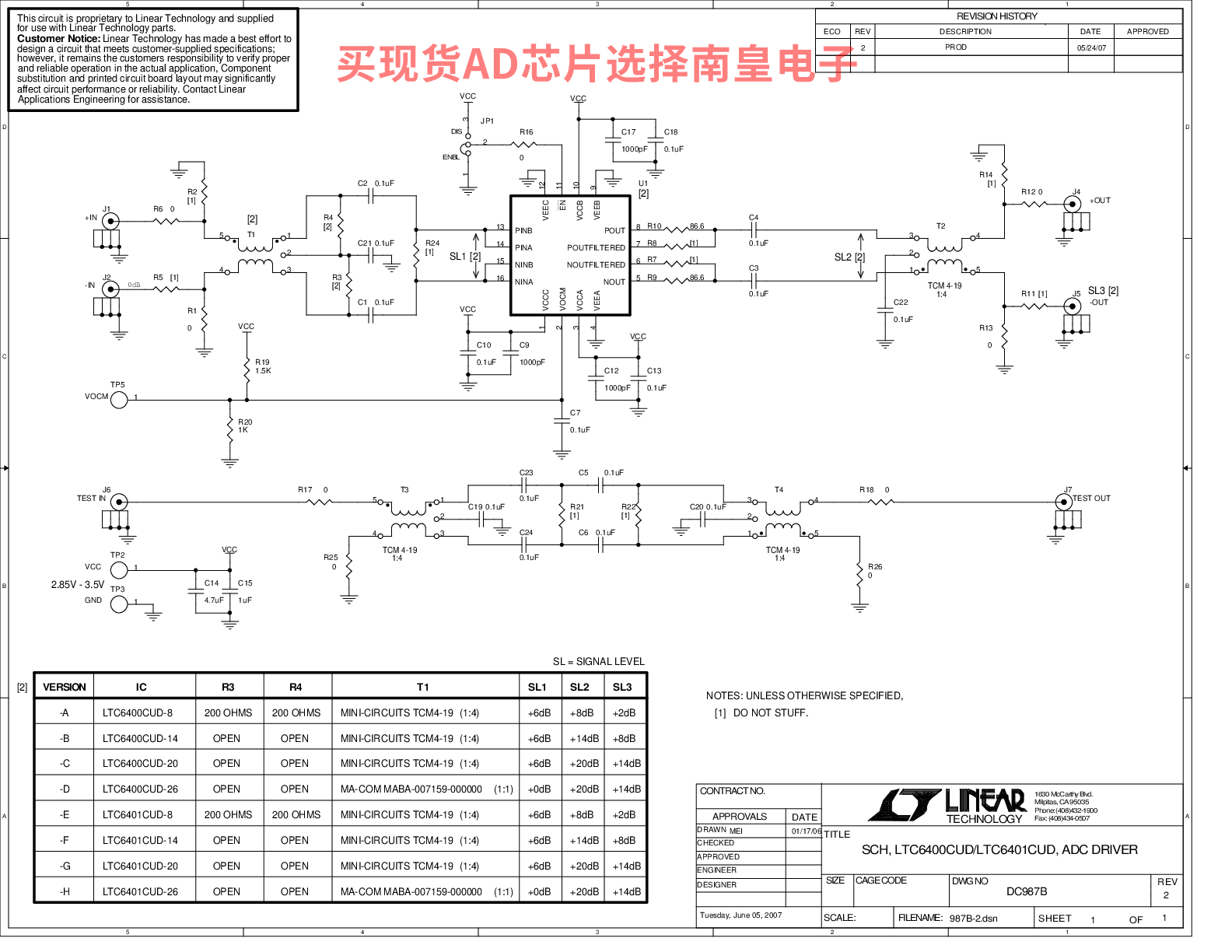

DC987B-E：LTC6401-8 3GHz Fully Differential ADC Driver Demo Circuit

DC987B-E: Demo Board for the LTC6401-8 2.2GHz Low Noise, Low Distortion Differential ADC Driver for DC-140MHz.
