LTC6400-20的基本参数
  • 制造厂商:AD
  • 产品类别:ADC 驱动器
  • 技术类目:全差分放大器
  • 功能描述:针对 300MHz IF 的 1.8GHz、低噪声、低失真差分 ADC 驱动器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC6400-20的产品详情:

LTC6400-20 是一款用于处理 DC 至 300MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动12位、14 位和 16 位 ADC 而设计,但也可以用作一个通用型宽带增益部件。

LTC6400-20 具有上佳的易用性,且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定,从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 20dB (10V/V)。

与采用IF增益部件和变压器的替代解决方案相比,LTC6400-20 节省了空间和功率。LTC6400-20 采用紧凑型 16 引脚3mm x 3mm QFN 封装,工作温度范围为 -40°C 至 85°C。


应用
  • 差分 ADC 驱动器
  • 差分驱动器/接收器

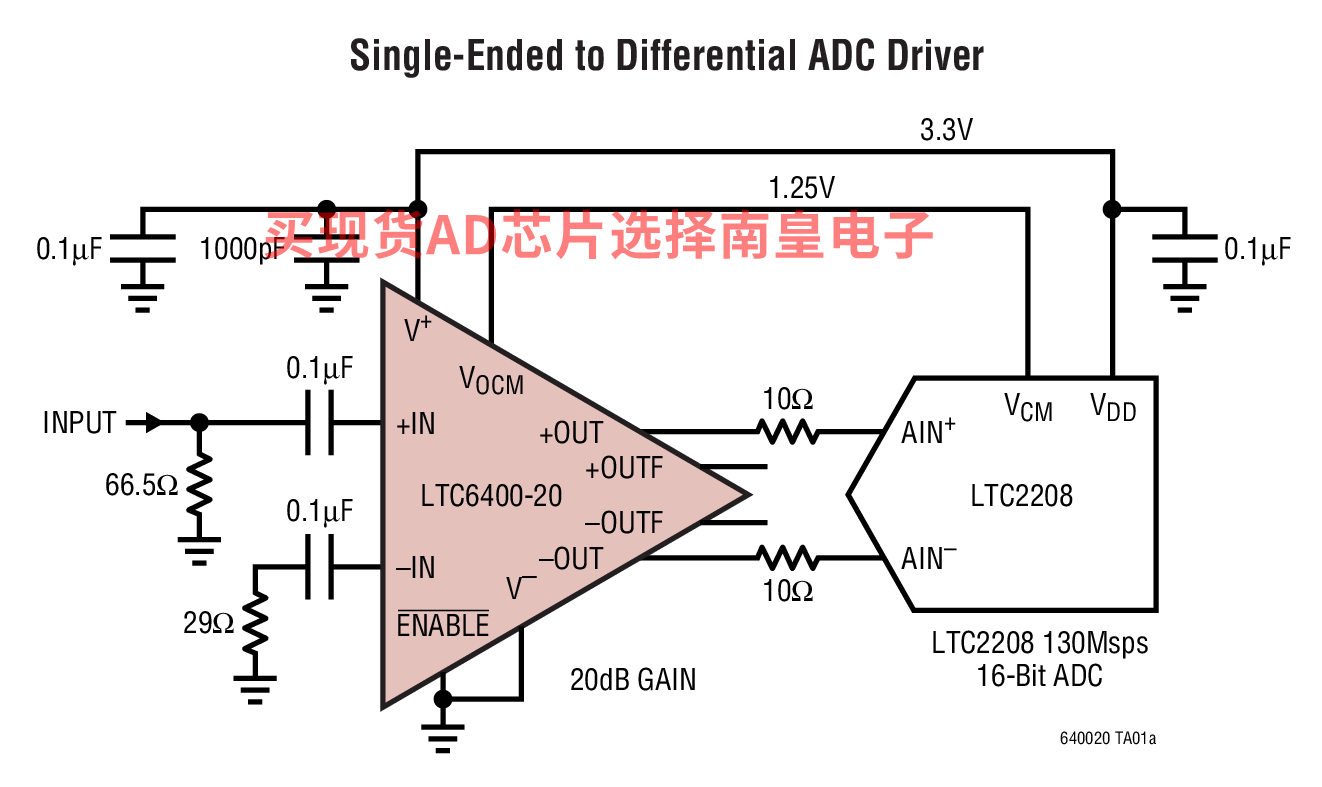

  • 单端至差分转换
  • IF 采样接收器
  • SAW 滤波器连接
LTC6400-20的优势和特点:
  • 1.8GHz -3dB 带宽
  • 10V/V 的固定增益 (20dB)

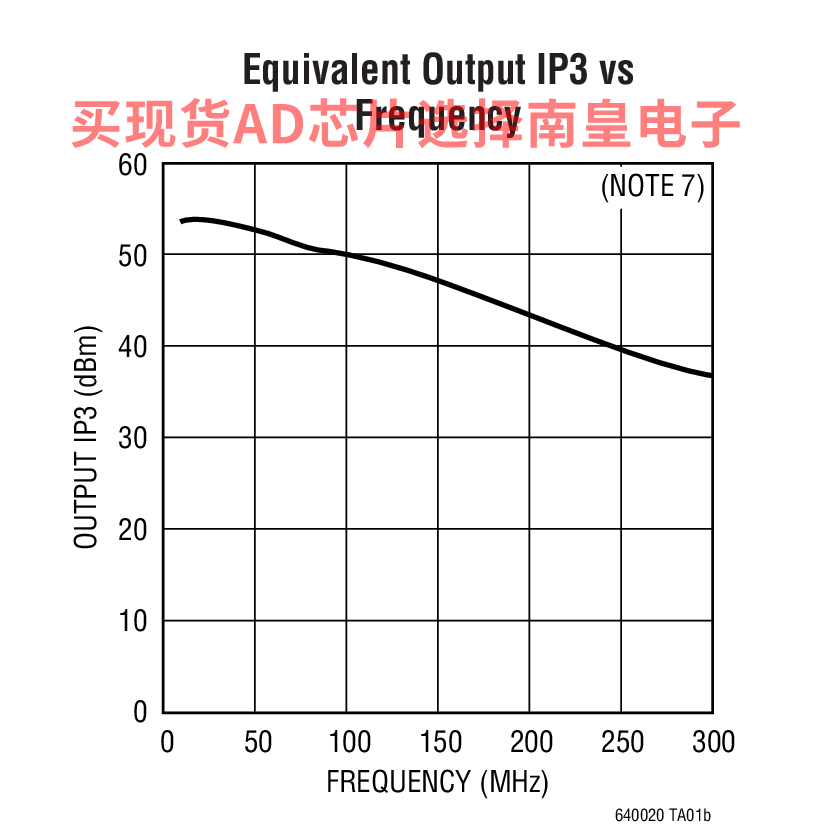

  • 在 70MHz  时的 -94dBc IMD3 (等效 OIP3 = 51dBm)
  • 在 300MHz  时的 -65dBc IMD3 (等效 OIP3 = 36.5dBm)
  • 内部运算放大器噪声为 1nV/√Hz
  • 总输入噪声为 2.1nV/√Hz
  • 噪声系数为 6.2dB
  • 差分输入和输出
  • 200Ω 输入阻抗
  • 电源电压范围为 2.85V 至 3.5V
  • 电源电流为 90mA (270mW)
  • 可调输出共模电压:1V 至 1.6V
  • DC 或 AC 耦合操作
  • 最大差分输出摆幅为 4.4VP-P

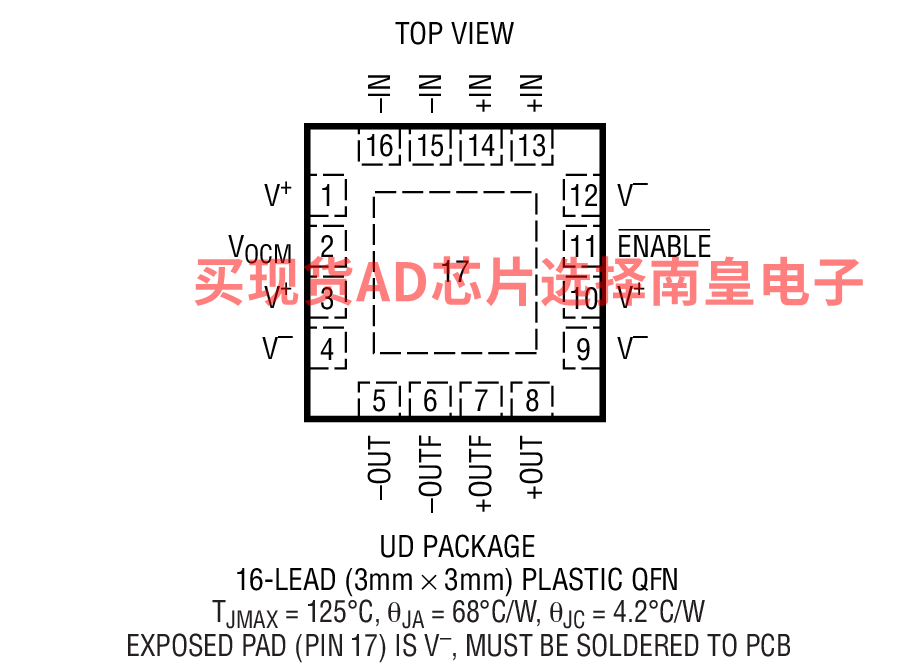

  • 小外形 16 引脚 3mm x 3mm x 0.75mm QFN 封装
LTC6400-20具体的完整产品型号参数及价格(美元):

LTC6400CUD-20#PBF,封装:16-Lead QFN (3mm x 3mm x 0.75mm w/ EP),包装形式及数量:管装,121,工作温度:0 to 70C,AD官网报价:4.25(100-499个);3.59(1000+个)

LTC6400CUD-20#TRPBF,封装:16-Lead QFN (3mm x 3mm x 0.75mm w/ EP),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:4.25(100-499个);3.59(1000+个)

LTC6400IUD-20#PBF,封装:16-Lead QFN (3mm x 3mm x 0.75mm w/ EP),包装形式及数量:管装,121,工作温度:-40 to 85C,AD官网报价:4.87(100-499个);4.11(1000+个)

LTC6400IUD-20#TRPBF,封装:16-Lead QFN (3mm x 3mm x 0.75mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:4.87(100-499个);4.11(1000+个)

轻松满足您的AD芯片采购需求
LTC6400-20的评估套件:

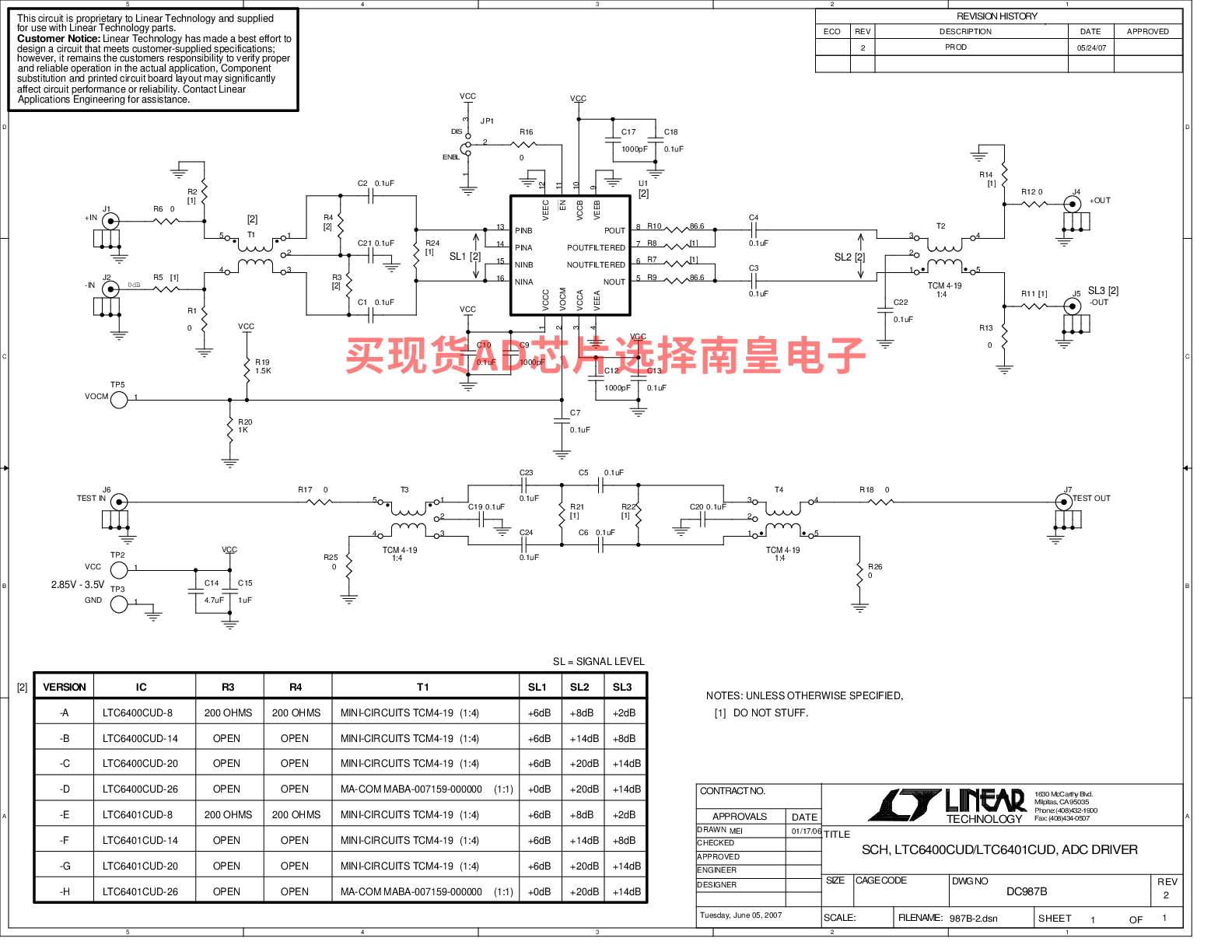

DC987B-C:LTC6400-20 3GHz Fully Differential ADC Driver Demo Circuit

DC987B-C: Demo Board for the LTC6400-20 1.8GHz Low Noise, Low Distortion Differential ADC Driver for 300MHz IF.
