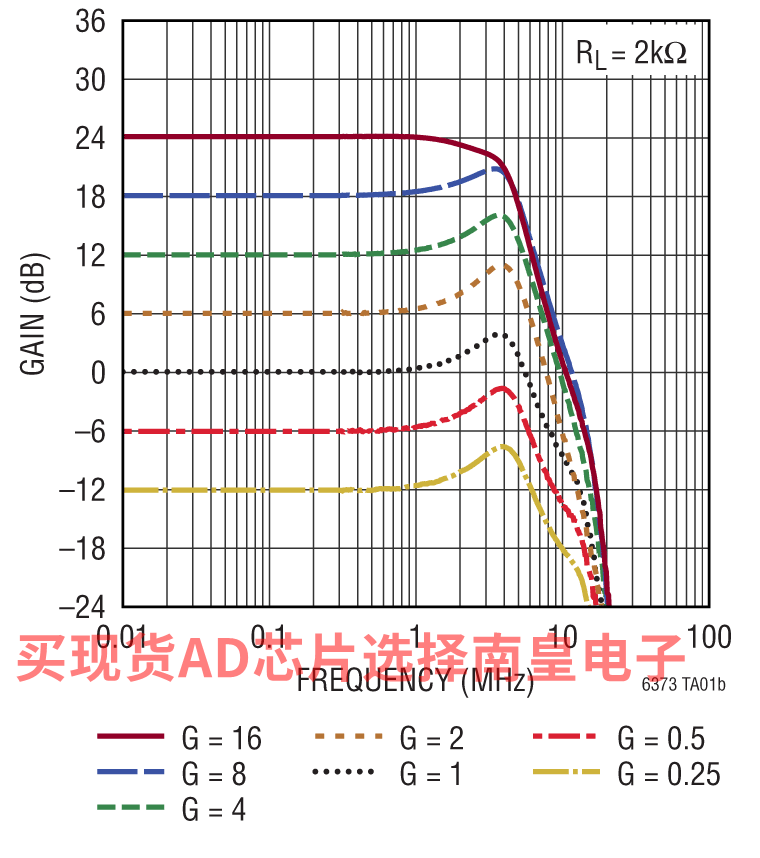

LTC6373是一款具有全差分输出的精密仪器仪表放大器，它包含一个高度匹配的内部电阻器网络，以实现出色的CMRR、失调电压、增益误差、增益漂移和增益非线性。用户可以轻松通过3位并行接口（A2至A0）将增益编程为七个可用设置之一。第8种状态使器件处于关断状态，从而将电流消耗降低至220μA。与传统电压反馈放大器不同，LTC6373在所有增益设置中的带宽几乎相同。

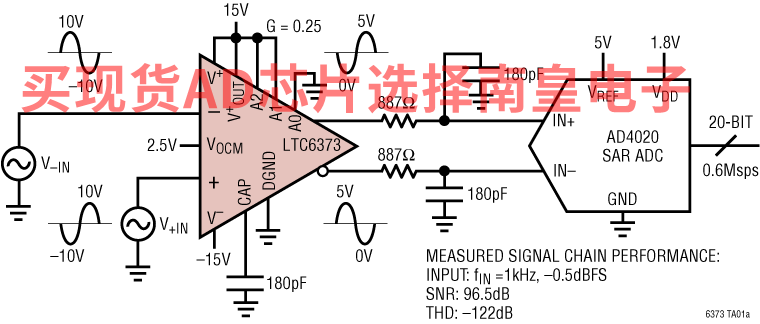

LTC6373的全差分输出特性驱动高性能差分输入ADC。输出共模电压可通过 VOCM引脚单独调节。LTC6373综合高阻抗输入、DC精度、低噪声、低失真和高速差分ADC驱动等优点于一体，是数据采集系统的理想选择。

LTC6373采用12引脚4mm × 4mm DFN (LFCSP)封装，并在−40°C至125°C的温度范围内正常工作。

应用

• 数据采集系统
• 生物医疗仪器仪表
• 测试与测量设备
• 差分ADC驱动器
• 单端-差分转换
• 多路复用应用

• 可编程增益引脚：
  G = 0.25， 0.5， 1， 2， 4， 8， 16 V / V + 关断
• 全差分输出
• 增益误差：0.012%（最大值）
• 增益误差漂移：1ppm / °C（最大值）
• CMRR：103 dB（最小值），(G = 16)
• 输入偏置电流：25 pA（最大值）
• 输入失调电压：92 μV（最大值），G = 16
• 输入失调电压漂移：1.7 μV / °C（最大值），G = 16

• –3 dB 带宽：4 MHz，G = 16
• 输入噪声密度：8 nV /√Hz，G = 16
• 压摆率：12 V /μs，G = 16
• 可调共模输出电压
• 静态电源电流：4.4 mA
• 电源电压范围：±4.5 V ~ ±18 V
• 额定温度范围为 –40 °C ~ 125 °C
• 小型 12 引脚 4mm × 4mm DFN (LFCSP) 封装

LTC6373HDFM#PBF，封装：12-Lead Plastic Side Solderable DFN (4mm × 4mm)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：6.63（100-499个）；5.76（1000+个）

LTC6373HDFM#TRPBF，封装：12-Lead Plastic Side Solderable DFN (4mm × 4mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.63（100-499个）；5.76（1000+个）

LTC6373IDFM#PBF，封装：12-Lead Plastic Side Solderable DFN (4mm × 4mm)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：5.64（100-499个）；4.9（1000+个）

LTC6373IDFM#TRPBF，封装：12-Lead Plastic Side Solderable DFN (4mm × 4mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.64（100-499个）；4.9（1000+个）

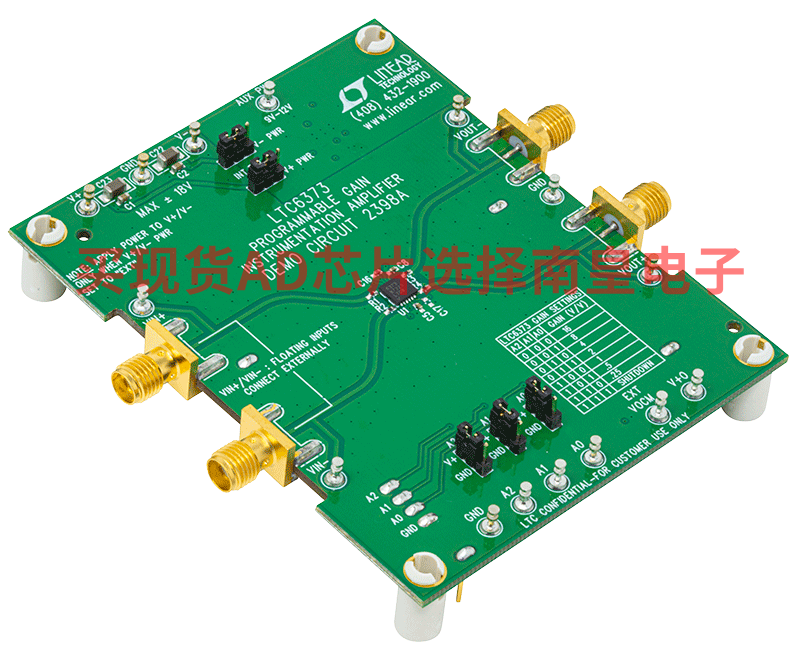

DC2398A：LTC6373可编程增益仪表放大器

演示电路DC2398A内置LTC6373可编程增益仪表放大器。可通过多种方式控制电路增益，如只需设置板载跳线或通过连接Arduino或Linduino (DC2026A)微控制器板。LTC6373集成了具有独立共模电平转换功能的全差分输出。输出共模电平可由IC的内部默认值设置或由用户过驱动。

DC2398A可采用外部台式电源（通常为±15V）供电，但也可以选择演示使用LTC3265双通道低噪声电荷泵以便从9V至12V输入单电源生成±15V供电轨。提供此电路板的设计文件。
