LTC6363的基本参数

制造厂商：AD
产品类别：ADC 驱动器
技术类目：全差分放大器
功能描述：精准、低功率、轨至轨输出、差分运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC6363的产品详情：

LTC6363 系列包括四个全差分、低功耗、低噪声放大器，具有经优化的轨到轨输出以驱动 SAR ADC。LTC6363 是一款独立的差分放大器，通常使用四个外部电阻设置其增益。LTC6363-0.5、LTC6363-1 和 LTC6363-2 都有内部匹配电阻，可分别创建具有增益 0.5V/V、1V/V 和 2V/V 的固定增益模块。每个固定增益放大器具有精密激光调整片内电阻，以实现精确、超稳定的增益和出色的 CMRR 性能。

应用

20 位、18 位和 16 位 SAR ADC 驱动器
单端转差分
低功耗 ADC 驱动器
电平转换器
差分线路驱动器
电池供电仪器仪表

LTC6363的优势和特点：

提供用户设置增益或固定增益：0.5V/V、1V/V 或 2V/V
折合到输入端的噪声：2.9nV/√Hz
最大电源电流 2mA
最大增益误差：45ppm
最大增益误差漂移：0.5ppm/°C
CMRR：94dB（最小值）
最大失调电压：100μV
最大输入失调电流：50nA
快速建立时间：720ns 至 18 位、8VP-P 输出
电源电压范围：2.8V (±1.4V) 至 11V (±5.5V)
差分轨到轨输出
输入共模范围包括地电压

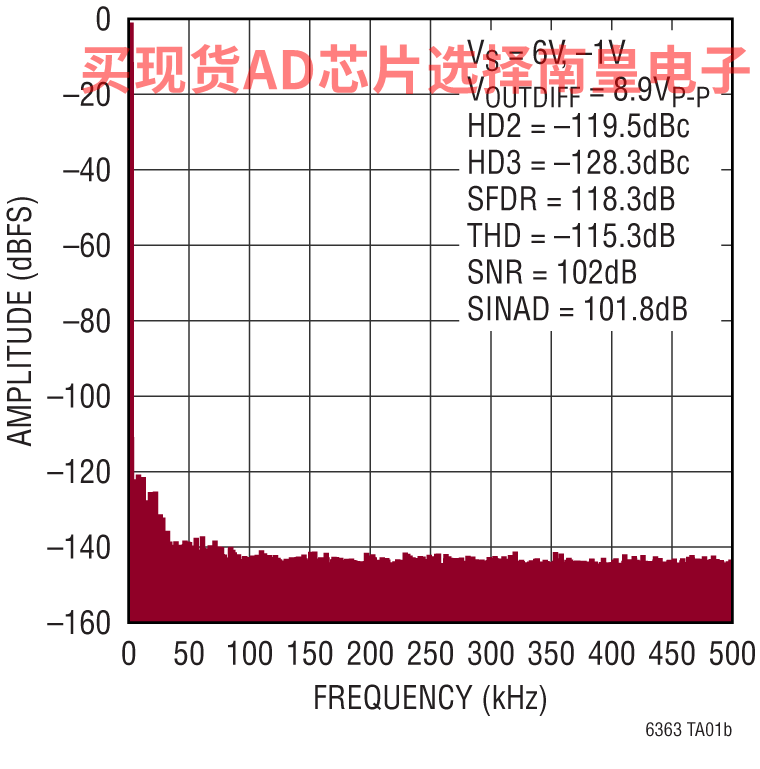

低失真：118dB SFDR（2kHz，18VP-P 时）
增益带宽积：500MHz
–3dB 带宽：35MHz
低功耗关断：20μA (VS = 3V)
8 引脚 MSOP 封装和 2mm x 3mm 8 引脚 DFN 封装

LTC6363具体的完整产品型号参数及价格（美元）：

LTC6363HDCB#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：3.98（100-499个）；3.49（1000+个）

LTC6363HDCB#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.98（100-499个）；3.49（1000+个）

LTC6363HMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.98（100-499个）；3.49（1000+个）

LTC6363HMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.98（100-499个）；3.49（1000+个）

LTC6363HMS8-0.5#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.10（100-499个）；5.27（1000+个）

LTC6363HMS8-0.5#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.10（100-499个）；5.27（1000+个）

LTC6363HMS8-1#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.10（100-499个）；5.27（1000+个）

LTC6363HMS8-1#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.10（100-499个）；5.27（1000+个）

LTC6363HMS8-2#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.10（100-499个）；5.27（1000+个）

LTC6363HMS8-2#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.10（100-499个）；5.27（1000+个）

LTC6363HRD#PBF，封装：16-Lead LFCSP (3mm x 3mm)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.98（100-499个）；3.43（1000+个）

LTC6363HRD#TRPBF，封装：16-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.98（100-499个）；3.43（1000+个）

LTC6363IDCB#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.47（100-499个）；3.05（1000+个）

LTC6363IDCB#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.47（100-499个）；3.05（1000+个）

LTC6363IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.47（100-499个）；3.05（1000+个）

LTC6363IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.47（100-499个）；3.05（1000+个）

LTC6363IMS8-0.5#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：5.53（100-499个）；4.78（1000+个）

LTC6363IMS8-0.5#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.53（100-499个）；4.78（1000+个）

LTC6363IMS8-1#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：5.53（100-499个）；4.78（1000+个）

LTC6363IMS8-1#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.53（100-499个）；4.78（1000+个）

LTC6363IMS8-2#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：5.53（100-499个）；4.78（1000+个）

LTC6363IMS8-2#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.53（100-499个）；4.78（1000+个）

LTC6363IRD#PBF，封装：16-Lead LFCSP (3mm x 3mm)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.47（100-499个）；2.99（1000+个）

LTC6363IRD#TRPBF，封装：16-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.47（100-499个）；2.99（1000+个）

LTC6363的评估套件：

DC2655A：LTC6363-1、LTC6363-2、LTC6363-0.5全差分放大器

LTC6363-1、LTC6363-2、LTC6363-0.5均为内置精密电阻的低功耗、低噪声差分运算放大器，分别建立精确的1、2或0.5增益。

DC2655A是一款小尺寸演示电路，可将与IC串联的走线电阻降至低点，以便保持精密增益和CMRR。该板输入可以采用单端或差分驱动方式。输入至输出的信号路径采用直流耦合。板载跳线配置DC2655A采用双电源或单电源供电。为了尽量减少PCB布局寄生，已较大程度地降低该电路板的可配置性。如需更灵活的电路板，请参考DC2319A。

LTC6363的电路图解：

LTC6363的评估套件：
