LTC6268 / LTC6269 是一款单路 / 双路 500MHz FFT 输入运算放大器，其具有极低的输入偏置电流和低输入电容。另外，该器件还具有低的输入参考电流噪声和电压噪声，因而使其成为高速跨阻抗放大器、CCD 输出缓冲器和高阻抗传感放大器的理想选择。其低失真特性使得 LTC6268 / LTC6269 成为非常适合于驱动 SAR ADC 的放大器。

该器件工作在 3.1V 至 5.25V 电源，每个放大器消耗 16.5mA 电流。一种停机功能可用于在放大器处于未用状态时降低功耗。

LTC6268 单路运放采用 8 引脚 SOIC 封装和 6 引脚 SOT-23 封装。SOIC 封装包括两个未连接的引脚，这两个引脚可用于形成一个输入引脚保护环以提供针对电路板漏电流的保护。LTC6269 双路运放采用具裸露衬垫的 8 引脚 MSOP 封装和 3mm x 3mm 10 引脚 DFN 封装。这两款器件全面规格在 –40°C 至 85°C 和 –40°C 至 125°C 的温度范围。

应用

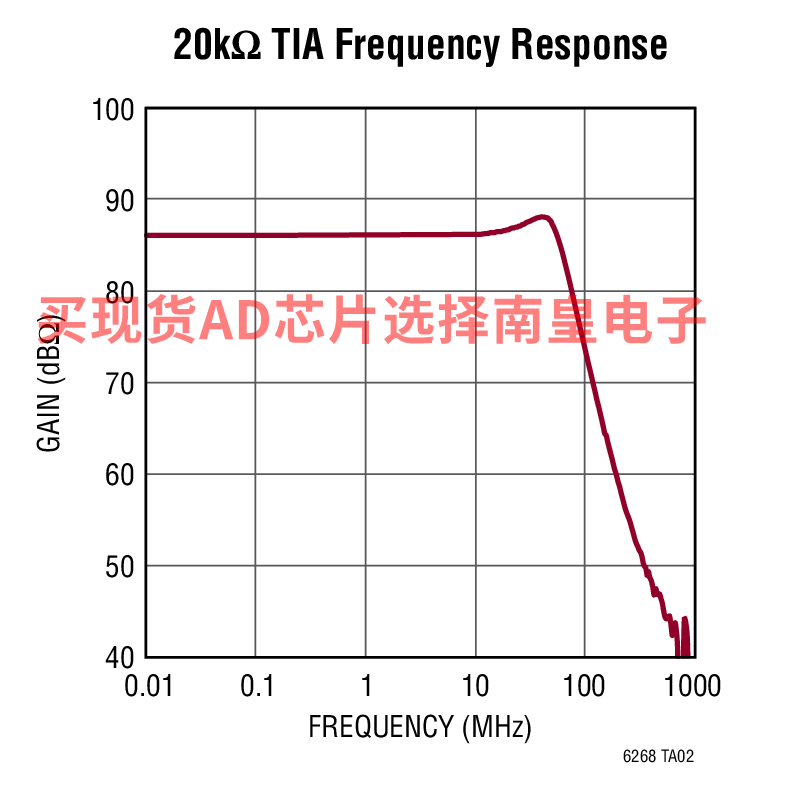

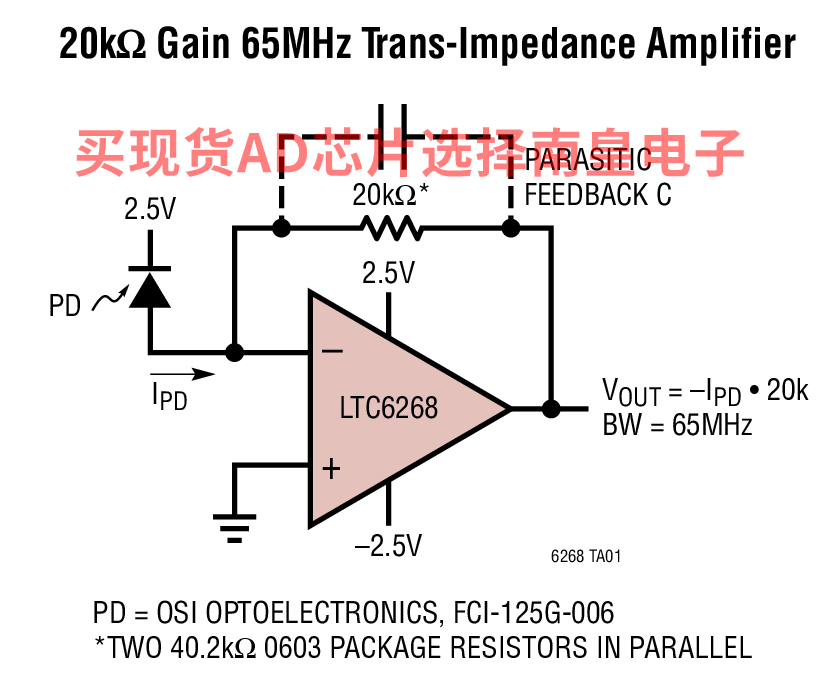

• 跨阻抗放大器
• ADC 驱动器
• CCD 输出缓冲器
• 光电倍增管后置放大器
• 低输入偏置电流 (IBIAS) 电路

• 增益带宽乘积：500MHz
• –3dB 带宽 (A = 1)：350MHz
• 低输入偏置电流：

  • 在室温条件下的典型值为 ±3fA
  • 在 125°C 时的最大值为 4pA
• 电流噪声 (100kHz)：5.5fA/√Hz
• 电压噪声 (1MHz)：4.3nV/√Hz
• 极低的 CIN：450fF
• 轨至轨输出
• 摆率：400V/μs
• 电源范围：3.1V 至 5.25V
• 静态电流：16.5mA
• 谐波失真 (2VP-P)：

  • 在 1MHz 时为 –100dB
  • 在 10MHz 时为 –80dB
• 工作温度范围：–40°C 至 125°C
• 单路器件采用 8 引脚 SO-8 封装、6 引脚 TSOT-23 封装

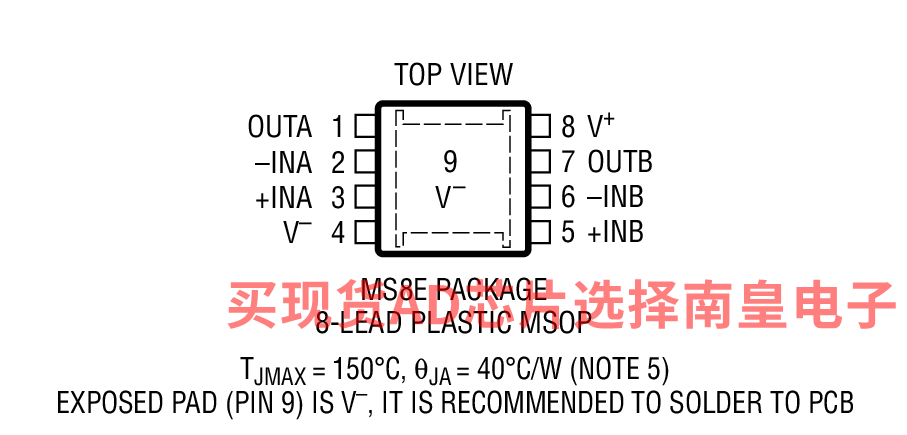

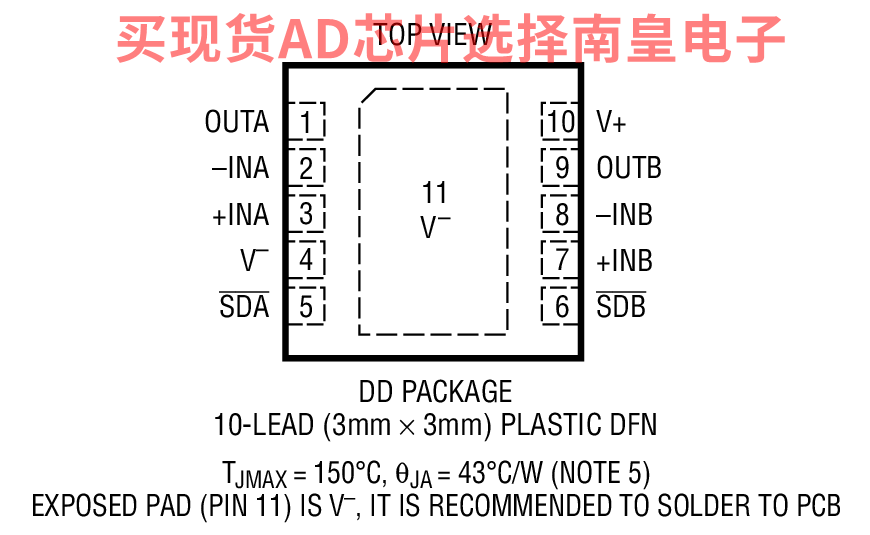

• 双路器件采用 8 引脚 MS8 封装、3mm x 3mm 10 引脚 DFN 10 封装

LTC6269DICE，封装：CHIPS OR DIE，包装形式及数量：托盘，400，工作温度：，AD官网报价：

LTC6269HDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：7.26（100-499个）；6.26（1000+个）

LTC6269HDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.26（100-499个）；6.26（1000+个）

LTC6269HMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：7.26（100-499个）；6.26（1000+个）

LTC6269HMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.26（100-499个）；6.26（1000+个）

LTC6269IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：6.31（100-499个）；5.45（1000+个）

LTC6269IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.31（100-499个）；5.45（1000+个）

LTC6269IMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：6.31（100-499个）；5.45（1000+个）

LTC6269IMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.31（100-499个）；5.45（1000+个）

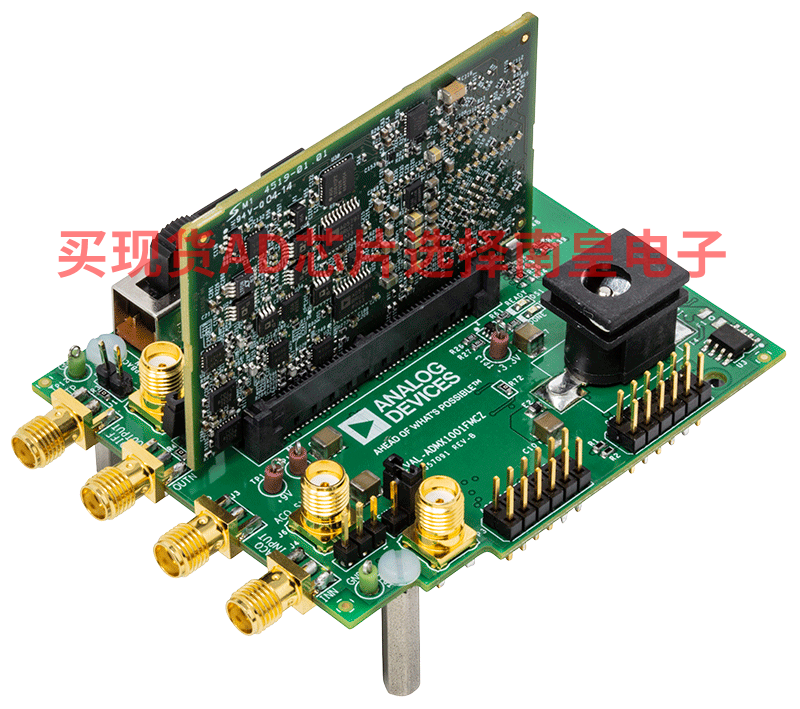

EVAL-ADMX1002：低失真信号发生器测量模块

ADMX1002是一款低失真正弦波和高分辨率任意波形发生器。此高性能模块展示了专有数字预失真算法，该算法将信号失真降低至可通过高性能数模转换器(DAC)和放大器实现的水平。其差分输出可设置为测试高性能模数转换器(ADC)、音频编解码器和其他音频IC和系统通常所需的共模电平。ADMX1002具有易于使用的SPI接口和小尺寸，可轻松嵌入到测试系统，或用于工作台进行测量和特性表征。

应用

高端音频测试 模数转换器特性表征和测试 传感器测试 频率响应和网络分析 ATE
