LTC6268的基本参数
  • 制造厂商:AD
  • 产品类别:运算放大器
  • 技术类目:高速运算放大器(带宽 ≥ 50MHz)
  • 功能描述:500MHz超低偏置电流FET输入运算放大器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC6268的产品详情:

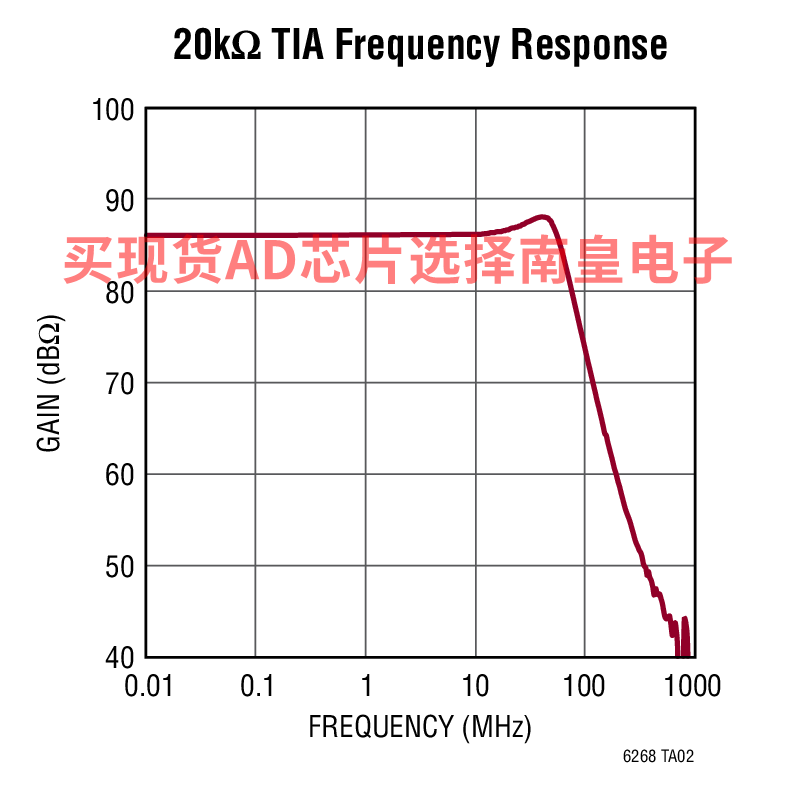

LTC6268 / LTC6269 是一款单路 / 双路通道 500MHz FFT 输入运算放大器,其具有极低的输入偏置电流和低输入电容。另外,该器件还具有低的输入参考电流噪声和电压噪声,因而使其成为高速跨阻抗放大器、CCD 输出缓冲器和高阻抗传感放大器的理想选择。其低失真特性使得 LTC6268 / LTC6269 成为非常适合于驱动 SAR ADC 的放大器。

该器件工作在 3.1V 至 5.25V 电源,每个放大器消耗 16.5mA 电流。停机功能可使放大器处于未用状态时降低功耗。

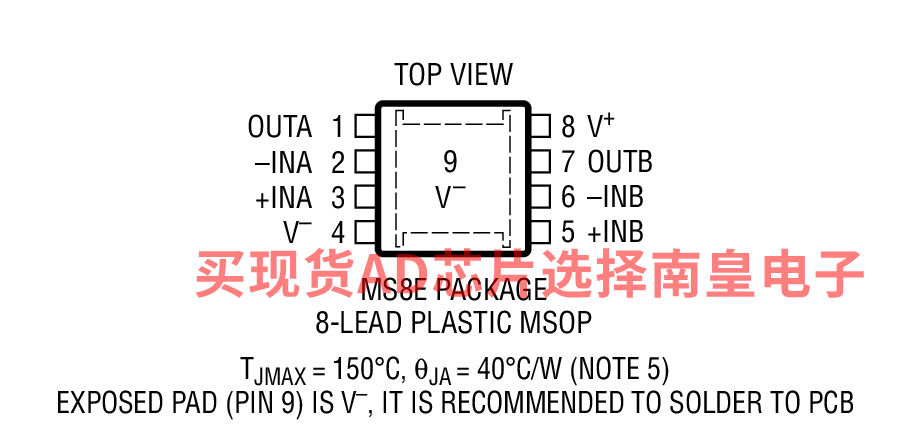

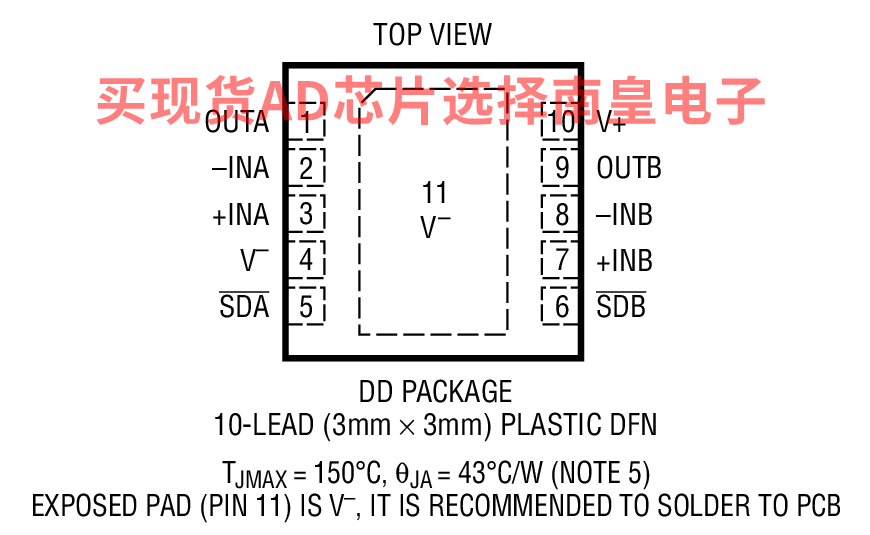

LTC6268 单通道运放采用 8 引脚 SOIC 封装和 6 引脚 SOT-23 封装。SOIC 封装包括两个未连接的引脚,这两个引脚可用于形成一个输入引脚保护环以提供针对电路板漏电流的保护。LTC6269 双通道运放采用具裸露衬垫的 8 引脚 MSOP 封装和 3mm x 3mm 10 引脚 DFN 封装。这两款器件规定的工作温度范围分为两档:–40°C 至 85°C 和 –40°C 至 125°C。

应用

  • 跨阻抗放大器
  • ADC 驱动器
  • CCD 输出缓冲器
  • 光电倍增管后置放大器
  • 低输入偏置电流 (IBIAS) 电路
LTC6268的优势和特点:
  • 增益带宽乘积:500MHz
  • –3dB 带宽 (A = 1):350MHz
  • 低输入偏置电流:
    • 在室温条件下的典型值为 ±3fA
    • 在 125°C 时的最大值为 4pA
  • 电流噪声 (100kHz):5.5fA/√Hz
  • 电压噪声 (1MHz):4.3nV/√Hz
  • 极低的 CIN:450fF
  • 轨至轨输出
  • 摆率:400V/μs
  • 电源范围:3.1V 至 5.25V
  • 静态电流:16.5mA
  • 谐波失真 (2VP-P):
    • 在 1MHz 时为 –100dB
    • 在 10MHz 时为 –80dB
  • 工作温度范围:–40°C 至 125°C
  • 单通道器件采用 8 引脚 SO-8 封装、6 引脚 TSOT-23 封装
  • 双通道器件采用 8 引脚 MS8 封装、3mm x 3mm 10 引脚 DFN 10 封装
LTC6268具体的完整产品型号参数及价格(美元):

LTC6268DICE,封装:CHIPS OR DIE,包装形式及数量:托盘,400,工作温度:,AD官网报价:

LTC6268HS6#TRMPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,500,工作温度:-40 to 125C,AD官网报价:5.27(100-499个);4.39(1000+个)

LTC6268HS6#TRPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:5.27(100-499个);4.39(1000+个)

LTC6268HS8#PBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,100,工作温度:-40 to 125C,AD官网报价:5.19(100-499个);4.33(1000+个)

LTC6268HS8#TRPBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:5.19(100-499个);4.33(1000+个)

LTC6268IS6#TRMPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,500,工作温度:-40 to 85C,AD官网报价:4.59(100-499个);3.83(1000+个)

LTC6268IS6#TRPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:4.59(100-499个);3.83(1000+个)

LTC6268IS8#PBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,100,工作温度:-40 to 85C,AD官网报价:4.51(100-499个);3.76(1000+个)

LTC6268IS8#TRPBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:4.51(100-499个);3.76(1000+个)

轻松满足您的AD芯片采购需求
LTC6268的评估套件:

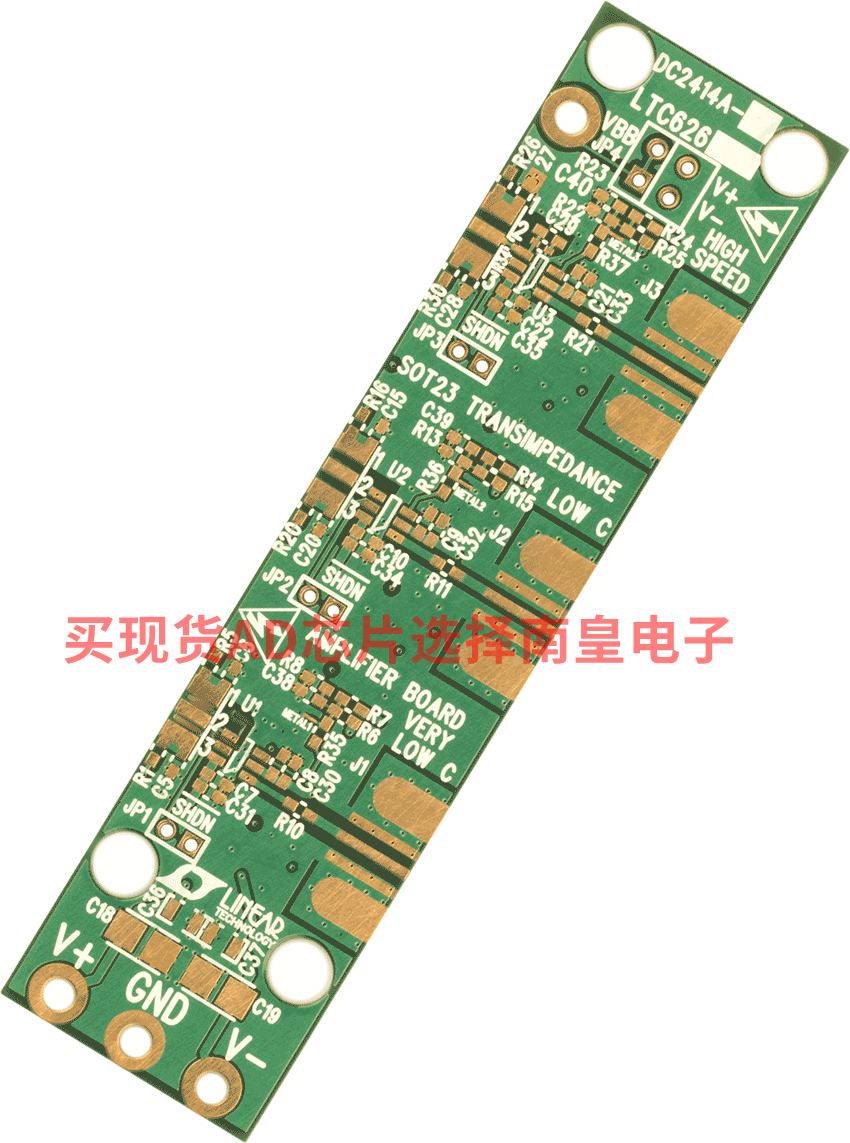

DC2414A:未填充的演示电路;支持3通道TC6268和LTC6268-10/LTC6226X

演示电路2414A具有三通道SOT-23跨阻放大器的布局。每个布局均采用不同的技术,可实现各种寄生反馈电容(CF)。上通道U3假设具有低互阻增益,寄生CF为0.1pF,并在0402尺寸(C29)范围内为额外元件CF提供尺寸空间。下通道U1假设具有高互阻增益,采用的布局可较大程度降低CF,尽管实际情况更为复杂,也可实现大约7fF。中间通道U2假设适中情况。电路输出针对SMA边缘连接器进行布局。输入由沿着边缘安置的每通道六个焊盘组成,可安装通孔光电二极管,以进行任何光电二极管引脚排列配置。
