LTC6246的基本参数
  • 制造厂商:AD
  • 产品类别:运算放大器
  • 技术类目:高速运算放大器(带宽 ≥ 50MHz)
  • 功能描述:180MHz、1mA、低功率、高效、轨至轨输入 / 输出运算放大器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC6246的产品详情:

LTC6246 / LTC6247 / LTC6248 是单路 / 双路 / 四路低功率、高速单位增益稳定的轨至轨输入 / 输出运算放大器。仅凭借 1mA 的电源电流,它们提供了一个令人难忘的 180MHz 增益带宽乘积、90V/μs 的转换速率和一个很低的输入参考噪声 (4.2nV/√Hz)。高带宽、高摆率、低功耗与低宽带噪声的组合使这些运放成为市面上众多具有相似电源电流的轨至轨输入 / 输出运放产品当中可别具一格。它们非常适合于较低电源电压的高速信号调理系统。

LTC6246 系列在 2.5V 至 5.25V 的电源电压范围内保持了高效率性能,并针对 2.7V 和 5.0V 电源全面地拟订了技术规格。

对于那些需要断电功能的应用,采用 MS10 封装的 LTC6246 和 LTC6247 提供了一个停机引脚,该引脚负责停用放大器并将电流消耗降低至 42μA。

LTC6246 系列可用作众多市售运算放大器的直接替代产品,以减少功耗或改善输入 / 输出范围和性能。


应用
  • 低电压、高频率信号处理
  • 驱动 A/D 转换器
  • 轨至轨缓冲放大器
  • 有源滤波器
  • 视频放大器
  • 快速电流检测放大器
  • 电池供电型设备

LTC6246的优势和特点:
  • 增益带宽乘积:180MHz
  • –3dB 频率 (AV = 1):120MHz
  • 低静态电流:1mA (最大值)
  • 高摆率:90V/μs
  • 输入共模范围包括两个电源轨
  • 轨至轨输出摆幅
  • 低宽带电压噪声:4.2nV/√Hz
  • 断电模式:42μA
  • 快速输出恢复
  • 电源电压范围:2.5V 至 5.25V
  • 输入失调电压:0.5mV (最大值)
  • 输入偏置电流:100nA
  • 大输出电流:50mA
  • CMRR:110dB
  • 开环增益:45V/mV
  • 工作温度范围:–40ºC 至 125 ºC
  • 单通道器件采用 6 引脚 TSOT-23 封装
  • 双通道器件采用 MS8、2mm x 2mm DFN、TSOT-23、MS10 封装
  • 四通道器件采用 MS16 封装

LTC6246具体的完整产品型号参数及价格(美元):

LTC6246CS6#TRMPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,500,工作温度:0 to 70C,AD官网报价:1.95(100-499个);1.58(1000+个)

LTC6246CS6#TRPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:1.95(100-499个);1.58(1000+个)

LTC6246HS6#TRMPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,500,工作温度:-40 to 125C,AD官网报价:2.4(100-499个);1.97(1000+个)

LTC6246HS6#TRPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:2.4(100-499个);1.97(1000+个)

LTC6246IS6#TRMPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,500,工作温度:-40 to 85C,AD官网报价:2.22(100-499个);1.82(1000+个)

LTC6246IS6#TRPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:2.22(100-499个);1.82(1000+个)

轻松满足您的AD芯片采购需求

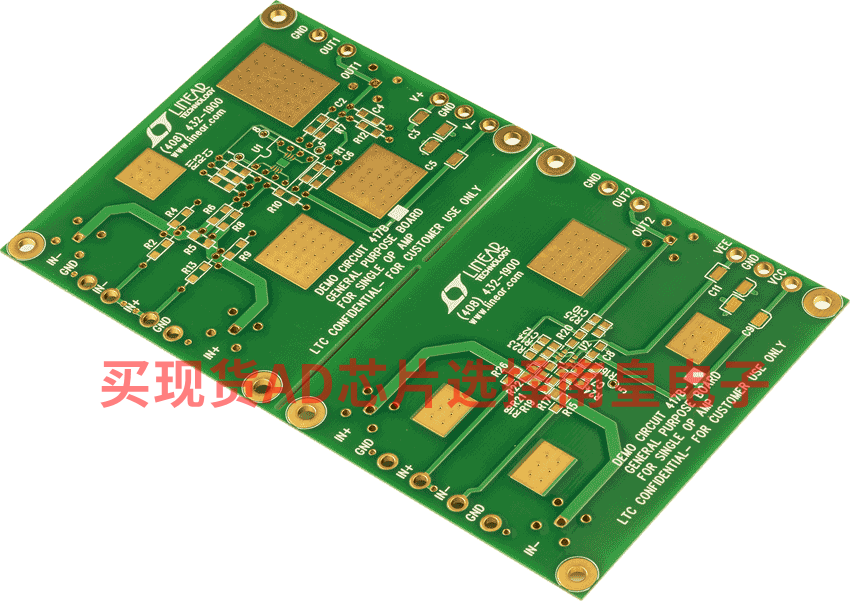

LTC6246的评估套件:

DC417B:DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板

DC417B:演示板
