- 制造厂商:AD
- 产品类别:运算放大器
- 技术类目:高速运算放大器(带宽 ≥ 50MHz)
- 功能描述:具停机功能的 0.88nV/√Hz 730MHz、500V/µs、低失真轨至轨输出运放
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
LTC6228/LTC6229 是单通道/双通道非常快速、低噪声、轨至轨输出、单位增益稳定型运放。这些器件的增益带宽乘积为 890MHz,转换速率为 500V/μs。这两款器件具有仅 0.88nV/√Hz的低输入参考电压噪声和优于 −100dB (在 P-P) 的低失真性能 (即使对于速度高达 2MHz 的大信号也不例外),因而非常适合需要高动态范围和处理高转换速率信号的应用 (例如驱动 A/D 转换器)。其他特点包括关断以及启用/停用内部偏置电流抵消功能电路以优化噪声性能的能力。
由于兼具低失调、低失调漂移、高增益和高 CMRR,因而使得 LTC6228 系列成为宽动态范围应用的绝佳选择。
对于 2.8V 至 11.75V 电源电压,LTC6228 系列可保持出色的性能,这些器件规格在 3V、5V 和 10V (±5V) 电源。该运算放大器的输入范围扩展至负电源轨,输出范围包含整个电源范围,因此能适应宽摆幅信号和单电源运行。
对于空间受限的 PCB 布局,LTC6228 可提供 2mm × 2mm DFN 封装,而 LTC6229 则可提供 3mm × 3mm DFN 封装。这些放大器还可提供传统的引线式封装。这些放大器可以用作许多高速运放的改进型替代产品,以改善速度、噪声、失真和动态范围。
应用
- 光学电子器件:快速跨阻抗放大器

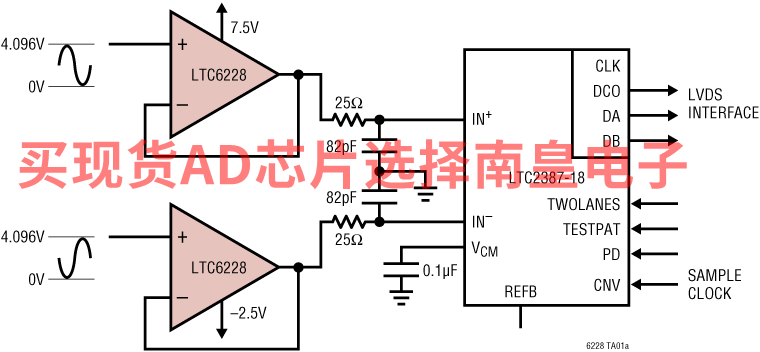

- 驱动高动态范围 A/D 转换器
- 有源滤波器
- 视频放大器
- 高速差分至单端转换
- 低电压高保真放大
- 超低电压噪声:0.88nV/√Hz
- 高速时低失真:
- HD2/HD3 < −100dBc(Av = +1,4VP-P,2MHz,RL = 1kΩ)
- 高压摆率:500V/μs
- GBW = 890MHz
- –3dB 频率 (AV = +1):730MHz
- 输入失调电压:不同温度下的最大值为 250μV
- 失调漂移:0.4μV/°C
- 输入共模范围包括负电源轨
- 轨到轨输出摆幅
- 电源电流:每通道 16mA(典型值)
- 关断电源电流 = 500µA
- 工作电源范围:2.8V 至 11.75V
- 大输出电流:80mA(最小值)
- 极高开环增益:5.6V/μV (135dB),RL = 1kΩ
- 工作温度范围:–40°C 至 125°C

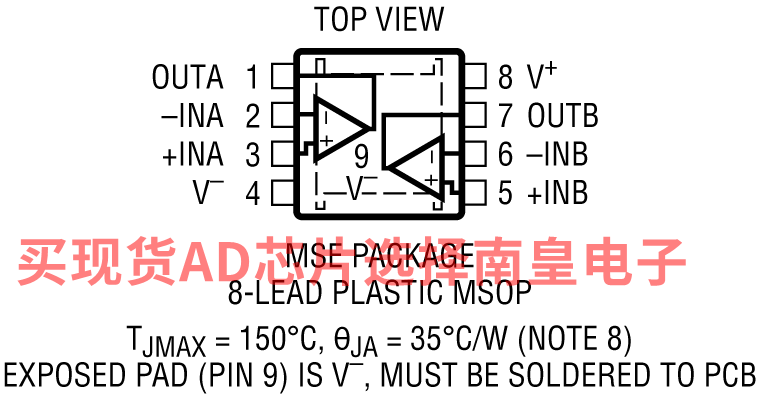

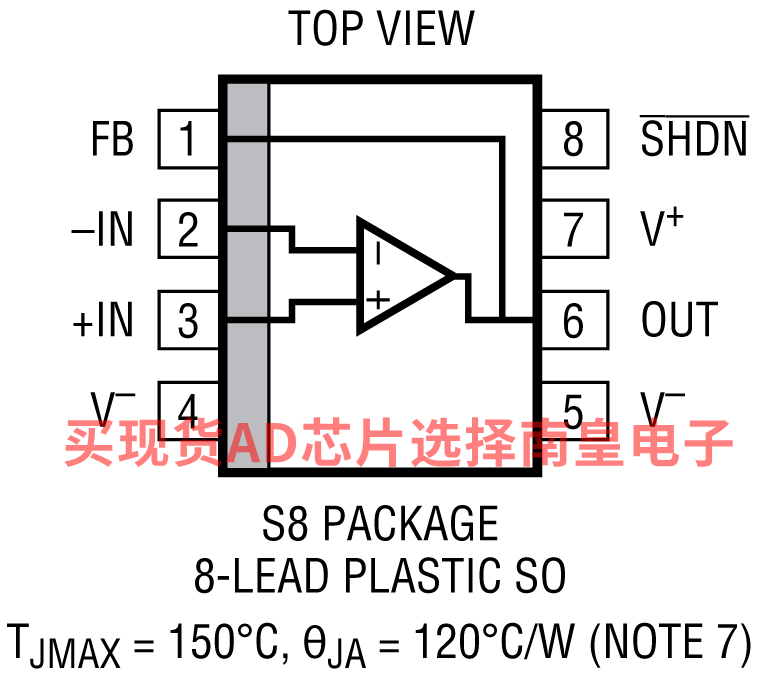

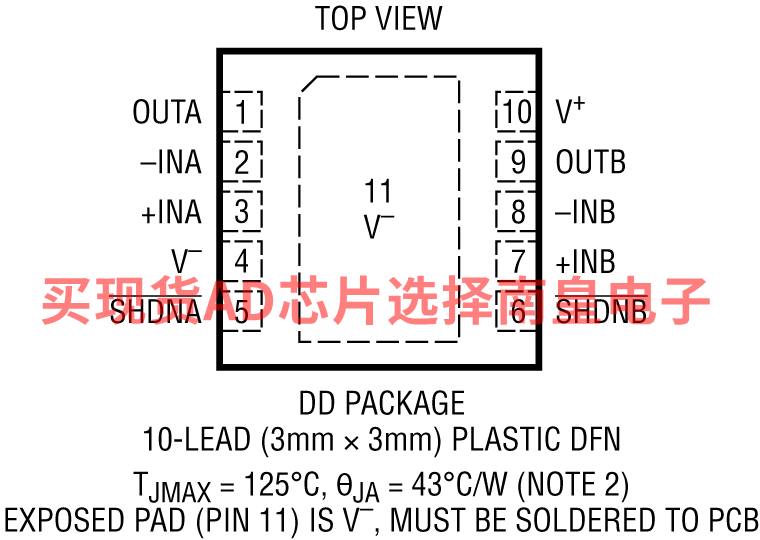

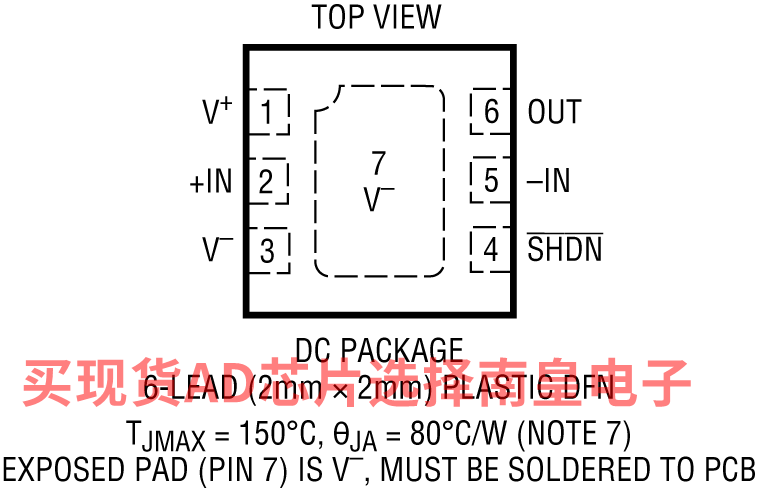

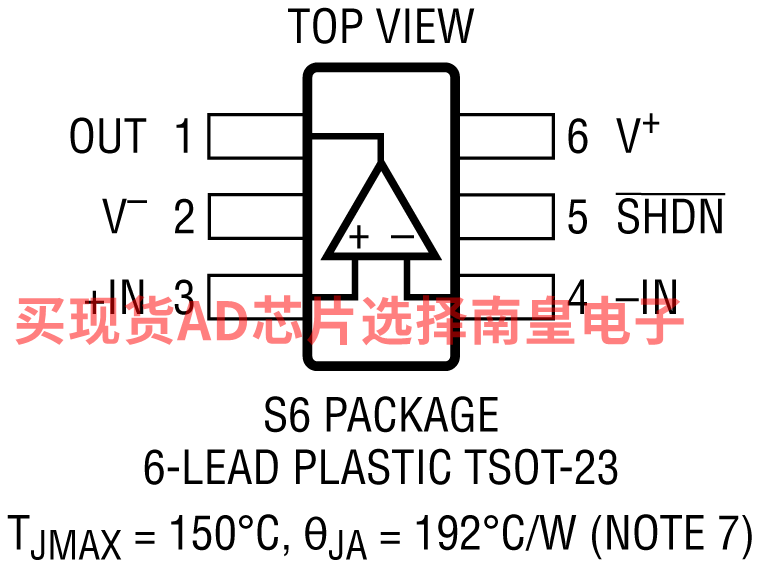

- 单通道版本采用 8 引脚 SOIC、TSOT-23 和 DC-6 封装,双通道版本采用 DD10 和 MS8 封装
LTC6229HDD#PBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:管装,121,工作温度:-40 to 125C,AD官网报价:3.56(100-499个);3.1(1000+个)
LTC6229HDD#TRPBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:3.56(100-499个);3.1(1000+个)
LTC6229HMS8E#PBF,封装:8-Lead MSOP w/ EP,包装形式及数量:管装,50,工作温度:-40 to 125C,AD官网报价:3.56(100-499个);3.1(1000+个)
LTC6229HMS8E#TRPBF,封装:8-Lead MSOP w/ EP,包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:3.56(100-499个);3.1(1000+个)
LTC6229IDD#PBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:管装,121,工作温度:-40 to 85C,AD官网报价:3(100-499个);2.61(1000+个)
LTC6229IDD#TRPBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:3(100-499个);2.61(1000+个)
LTC6229IMS8E#PBF,封装:8-Lead MSOP w/ EP,包装形式及数量:管装,50,工作温度:-40 to 85C,AD官网报价:3(100-499个);2.61(1000+个)
LTC6229IMS8E#TRPBF,封装:8-Lead MSOP w/ EP,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:3(100-499个);2.61(1000+个)

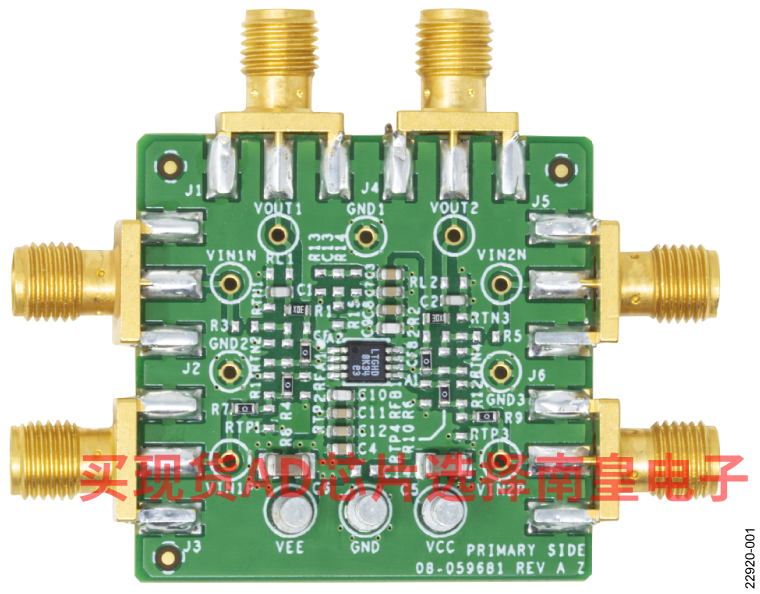

EVAL-LTC6227MS8EEVAL-LTC6229MS8E:评估LTC6227和LTC6229低失真、轨到轨输出运算放大器
EVAL-LTC6227MS8E/EVAL-LTC6229MS8E用于评估LTC6227和LTC6229,8引脚、双通道、超小外形封装(MSOP)运算放大器。EVAL-LTC6227MS8E和EVAL-LTC6229MS8E均为采用后置低通滤波器缓冲器配置的预填充板。利用该配置,可以将LTC6227和LTC6229用作高速模数转换器(ADC)驱动器。EVAL-LTC6227MS8E/EVAL-LTC6229MS8E支持运算放大器的其他典型配置,且经过配置后可支持LTC6227和LTC6229的典型应用,包括高速、低压、低噪声仪表放大器以及用作有源滤波器。裸露焊盘引脚已与VEE转塔引脚短接,这是该器件所必需的。
4层EVAL-LTC6227MS8E/EVAL-LTC6229MS8E可在输入和输出端使用边缘安装、超小A型(SMA)连接器,以便高效连接到测试设备和其他电路。此外,EVAL-LTC6227MS8E/EVAL-LTC6229MS8E为信号引脚和接地同时提供了足够的测试点。
电源层和接地层经优化可确保低噪声和高速运算。组件放置和电源旁路经过优化设计,可以较大程度地提高电路的灵活性和性能。EVAL-LTC6227MS8E/EVAL-LTC6229MS8E接受C0402或C0603表面贴装技术(SMT)组件和适用于C5和C6的C1206旁路电容。
这些组件都放置在EVAL-LTC6227MS8E/EVAL-LTC6229MS8E的主面,辅面没有放置任何组件。除了板载器件外,EVAL-LTC6227MS8E和EVAL-LTC6229MS8E评估板完全相同。
有关LTC6227和LTC6229的完整详情,请参见LTC6227和LTC6229数据手册,使用EVAL-LTC6227MS8E/EVAL-LTC6229MS8E时必须同时参阅该用户指南与数据手册。
