LTC6228/LTC6229均为单通道/双通道极快、低噪声轨到轨输出、单位增益稳定运算放大器。它们的增益带宽积为890MHz，压摆率为500V/μs。折合到输入端的低电压噪声仅为0.88nV/√Hz，且低失真性能在4VP-P下高于−100dB（甚至适合高达2MHz的大信号），使其非常适合需要高动态范围并处理高压摆率信号的应用，如驱动模数转换器。其他特性包括关断和使能/禁用内部偏置电流消除能力以优化噪声性能。

LTC6228系列将低失调、低失调漂移、高增益和高CMRR相结合，使其成为宽动态范围应用的更好选择。

LTC6228系列保持了2.8V至11.75V电源电压的出色性能，且这些器件的额定电源电压为3V、5V和10V(±5V)。该运算放大器具有延伸至负电源轨的输入范围和包含整个电源范围的输出范围，可以支持宽摆动信号和单电源供电。

针对空间受限的PCB布局，LTC6228采用2mm × 2mm DFN封装，而LTC6229采用3mm × 3mm DFN封装。这些放大器也提供传统的有引脚封装。这些放大器可用作许多高速运算放大器的改良替代产品，以改善速度、噪声、失真特性和动态范围。

应用

• 光学电子设备：快速跨阻放大器
• 驱动高动态范围模数转换器
• 有源滤波器
• 视频放大器
• 高速差分至单端转换
• 低压高保真放大

• 超低电压噪声：0.88nV/√Hz
• 高速时低失真：

  • HD2/HD3 < −100dBc（Av = +1，4VP-P，2MHz，RL = 1kΩ）
• 高压摆率：500V/μs
• GBW = 890MHz
• –3dB 频率 (AV = +1)：730MHz
• 输入失调电压：不同温度下的最大值为 250μV
• 失调漂移：0.4μV/°C
• 输入共模范围包括负电源轨

• 轨到轨输出摆幅
• 电源电流：每通道 16mA（典型值）
• 关断电源电流 = 500µA
• 工作电源范围：2.8V 至 11.75V
• 大输出电流：80mA（最小值）
• 极高开环增益：5.6V/μV (135dB)，RL = 1kΩ
• 工作温度范围：–40°C 至 125°C

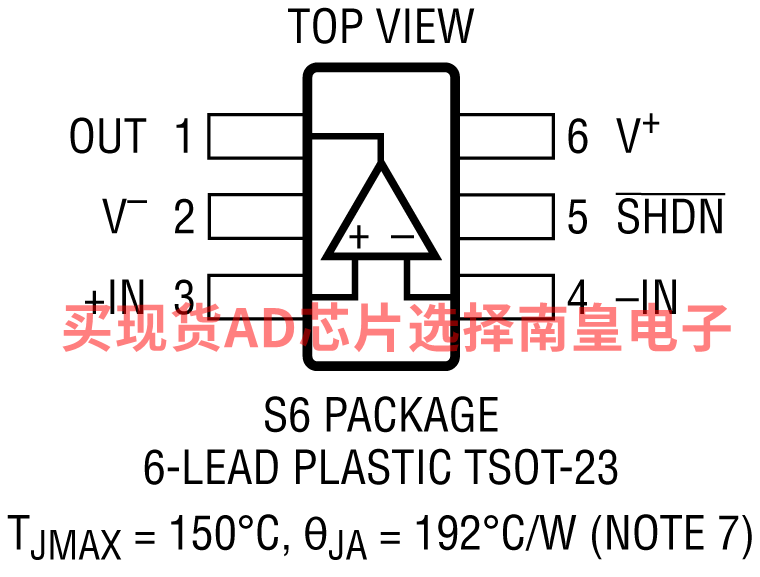

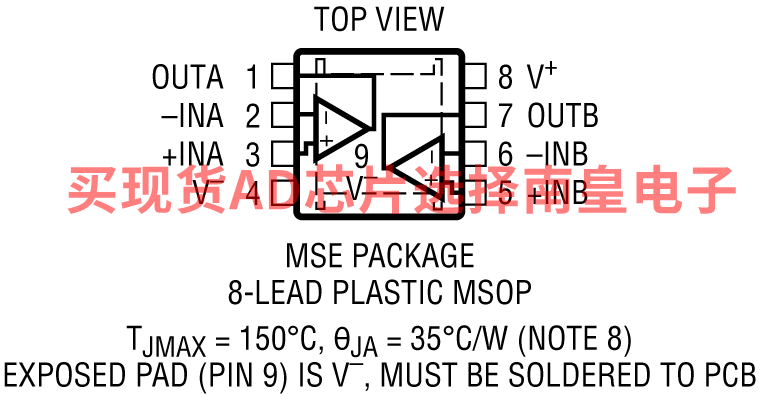

• 单通道版本采用 8 引脚 SOIC、TSOT-23 和 DC-6 封装，双通道版本采用 DD10 和 MS8 封装

LTC6228HDC#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.7（100-499个）；2.32（1000+个）

LTC6228HDC#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.7（100-499个）；2.32（1000+个）

LTC6228HS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.7（100-499个）；2.32（1000+个）

LTC6228HS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.7（100-499个）；2.32（1000+个）

LTC6228HS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：2.59（100-499个）；2.26（1000+个）

LTC6228HS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.59（100-499个）；2.26（1000+个）

LTC6228IDC#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.28（100-499个）；1.96（1000+个）

LTC6228IDC#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.28（100-499个）；1.96（1000+个）

LTC6228IS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.28（100-499个）；1.96（1000+个）

LTC6228IS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.28（100-499个）；1.96（1000+个）

LTC6228IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.18（100-499个）；1.9（1000+个）

LTC6228IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.18（100-499个）；1.9（1000+个）

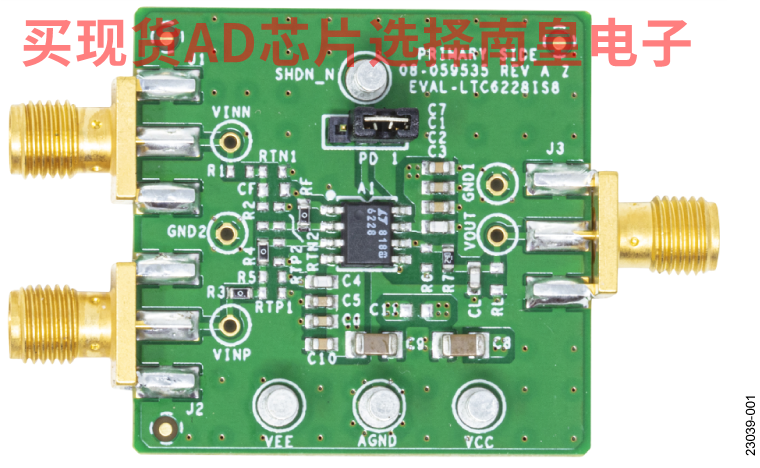

EVAL-LTC6226S8EVAL-LTC6228IS8：评估具有关断功能的LTC6226和LTC6228低失真、轨到轨输出运算放大器

EVAL-LTC6226S8/EVAL-LTC6228IS8用于评估8引脚、单通道、小外形集成电路(SOIC_N)、150 mil运算放大器LTC6226和LTC6228。EVAL-LTC6226S8和EVAL-LTC6228IS8均为采用后置低通滤波器缓冲器配置的预填充板。利用该配置，可以将LTC6226和LTC6228用作高速模数转换器(ADC)驱动器。EVAL-LTC6226S8/EVAL-LTC6228IS8支持运算放大器的其他典型配置，并支持LTC6226和LTC6228的典型应用，包括有源滤波器。SHDN_N引脚可以并联至VCC引脚或VEE引脚，或外部电压驱动器。

4层EVAL-LTC6226S8/EVAL-LTC6228IS8可在输入和输出端使用边缘安装、超小A型(SMA)连接器，以便高效连接到测试设备和其他电路。此外，EVALLTC6226S8/EVAL-LTC6228IS8为信号引脚和接地提供了足够的测试点。

电源层和接地层经优化可确保低噪声和高速运算。组件放置和电源旁路经过优化设计，可以较大程度地提高电路的灵活性和性能。EVAL-LTC6226S8/EVAL-LTC6228IS8接受C0402或C0603表面贴装技术(SMT)组件和适用于C8和C9的C1206旁路电容。

这些组件都放置在EVALLTC6226S8/EVAL-LTC6228IS8的主面，辅面没有放置任何组件。除了板载器件外，EVAL-LTC6226S8和EVALLTC6228IS8评估板完全相同。

有关LTC6226和LTC6228的完整详情，请参见LTC6226和LTC6228数据手册，使用EVALLTC6226S8/EVAL-LTC6228IS8时必须同时参阅该用户指南与数据手册。
