LTC6227是速度极快、低噪声轨到轨输出、单位增益稳定的单通道/双通道运算放大器，其增益带宽积为420MHz，压摆率为180V/μs。对于1MHz下的4VP-P信号，输入参考电压噪声仅1nV/√Hz，失真小于–90dBC，因而非常适合需要高动态范围以及处理信号的应用（例如驱动模数转换器）。

这些器件具有低失调、低失调漂移、高增益(139dB)和高CMRR(114dB)特性，非常适合高动态范围应用。

LTC6226系列在2.8V至11.75V电源电压范围内具有出色的性能，其额定电源电压为3V、5V和10V (±5V)。

该运算放大器的输入范围可扩展至负电源轨和轨到轨输出级，支持宽摆幅信号和真正的单电源供电。

对于空间受限的应用，该放大器提供2mm × 2mm DFN（单通道）和3mm × 3mm DFN（双通道）封装。此外还提供8引脚SOIC、TSOT-23和MS8E封装。

这些放大器可以用作许多高速运算放大器的替代产品，以改善速度、噪声和动态范围性能。

应用

• 光电子：快速交流耦合互阻放大器

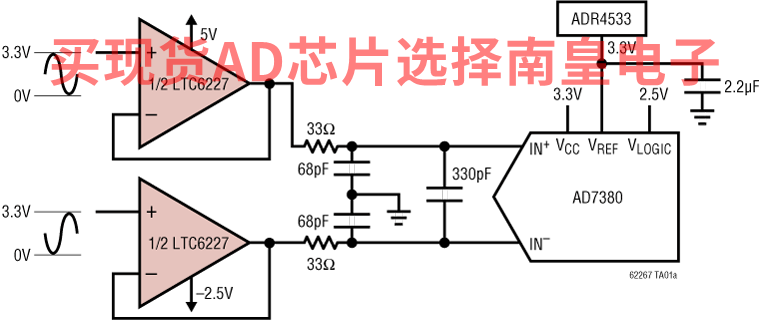

• 驱动高动态范围模数转换器
• 有源滤波器
• 视频放大器
• 低电压低失真放大

• 超低电压噪声：1nV/√Hz
• 低失真：在 4VP-P、1MHz 频率以及 1kΩ 负载下为 HD2/HD3<–90dBC
• 高压摆率：180V/μs
• GBW = 420MHz
• –3dB 频率 (AV = +1)：330MHz
• n 输入共模范围包括负电源轨
• 轨到轨输出摆幅
• 电源电流：每通道 5.5mA（典型值）
• 工作电源范围：2.8V 至 11.75V

• 输入失调电压：95μV（最大值）
• 失调漂移：0.4μV/°C
• 低功耗关断
• 极高的开环增益：9V/μV (139dB)，RL = 1kΩ
• 工作温度范围：–40°C 至 125°C

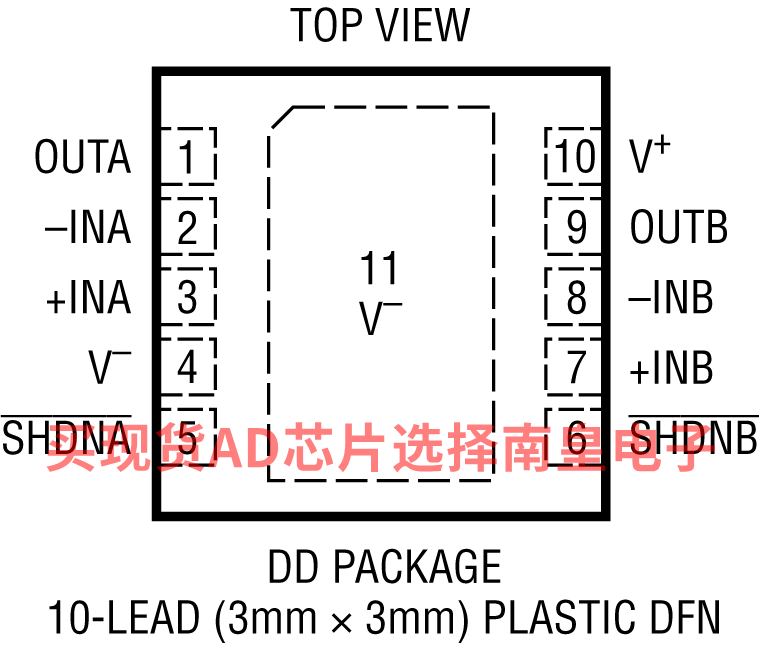

• 单通道版本采用 8 引脚 SOIC、TSOT-23、2mm × 2mm DFN 封装。双通道版本采用 3mm × 3mm DFN、MS8E 封装

LTC6227HDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.56（100-499个）；3.1（1000+个）

LTC6227HDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.56（100-499个）；3.1（1000+个）

LTC6227HMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.56（100-499个）；3.1（1000+个）

LTC6227HMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.56（100-499个）；3.1（1000+个）

LTC6227IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3（100-499个）；2.61（1000+个）

LTC6227IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3（100-499个）；2.61（1000+个）

LTC6227IMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3（100-499个）；2.61（1000+个）

LTC6227IMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3（100-499个）；2.61（1000+个）

EVAL-LTC6227MS8EEVAL-LTC6229MS8E：评估LTC6227和LTC6229低失真、轨到轨输出运算放大器

EVAL-LTC6227MS8E/EVAL-LTC6229MS8E用于评估LTC6227和LTC6229，8引脚、双通道、超小外形封装(MSOP)运算放大器。EVAL-LTC6227MS8E和EVAL-LTC6229MS8E均为采用后置低通滤波器缓冲器配置的预填充板。利用该配置，可以将LTC6227和LTC6229用作高速模数转换器(ADC)驱动器。EVAL-LTC6227MS8E/EVAL-LTC6229MS8E支持运算放大器的其他典型配置，且经过配置后可支持LTC6227和LTC6229的典型应用，包括高速、低压、低噪声仪表放大器以及用作有源滤波器。裸露焊盘引脚已与VEE转塔引脚短接，这是该器件所必需的。

4层EVAL-LTC6227MS8E/EVAL-LTC6229MS8E可在输入和输出端使用边缘安装、超小A型(SMA)连接器，以便高效连接到测试设备和其他电路。此外，EVAL-LTC6227MS8E/EVAL-LTC6229MS8E为信号引脚和接地同时提供了足够的测试点。

电源层和接地层经优化可确保低噪声和高速运算。组件放置和电源旁路经过优化设计，可以较大程度地提高电路的灵活性和性能。EVAL-LTC6227MS8E/EVAL-LTC6229MS8E接受C0402或C0603表面贴装技术(SMT)组件和适用于C5和C6的C1206旁路电容。

这些组件都放置在EVAL-LTC6227MS8E/EVAL-LTC6229MS8E的主面，辅面没有放置任何组件。除了板载器件外，EVAL-LTC6227MS8E和EVAL-LTC6229MS8E评估板完全相同。

有关LTC6227和LTC6229的完整详情，请参见LTC6227和LTC6229数据手册，使用EVAL-LTC6227MS8E/EVAL-LTC6229MS8E时必须同时参阅该用户指南与数据手册。
