LTC6104 是一款通用的高电压、高压侧、双向电流检测放大器。卓越的器件特性提供了设计灵活性：±450μV 的最大失调和仅为 520μA 的电流消耗 (在 12V 电压条件下的典型值)。LTC6104 采用 4V 至 60V 的电源工作。

LTC6104 通过一个外部检测电阻器 (并联电阻器) 两端的电压来监视双向电流。该检测电压随后被转换为一个参考于地的信号。增益利用三个外部电阻器来设定，并可针对两个方向单独地配置。低的 DC 失调允许使用一个小的并联电阻器和大的增益设定电阻器。因此，分流器中的功耗是极少的。

宽工作电源范围和高准确度使 LTC6104 非常适合众多的汽车、工业和电源管理应用。500mV 的最大输入检测电压允许监视多种电流。快速响应使得 LTC6104 成为负载电流告警和关闭保护控制的理想选择。凭借非常低的电源电流，LTC6104 适合于对功耗敏感的应用。

LTC6104 采用 8 引脚 MSOP 封装。

• 电流分流器测量
• 电池监视
• 遥测
• 电源管理



• 宽电源范围：4V 至 60V (70V 绝对最大值)
• 低失调电压：±450μV (最大值)
• 快速响应：1μs 响应时间
• 增益可利用外部电阻器进行配置；每个方向均可进行增益配置
• 低输入偏置电流：170nA (最大值)
• PSRR：110dB (最小值)
• 输出电流：±1mA (最大值)
• 低电源电流：520μA，VS = 12V
• 规格在 –40°C 至 125°C 的温度范围

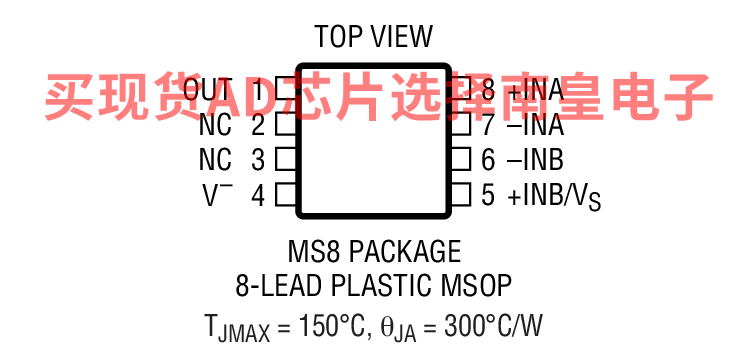

• 采用 8 引脚 MSOP 封装

LTC6104CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.89（100-499个）；1.58（1000+个）

LTC6104CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.89（100-499个）；1.58（1000+个）

LTC6104HMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.43（100-499个）；2.04（1000+个）

LTC6104HMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.43（100-499个）；2.04（1000+个）

LTC6104IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.17（100-499个）；1.82（1000+个）

LTC6104IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.17（100-499个）；1.82（1000+个）

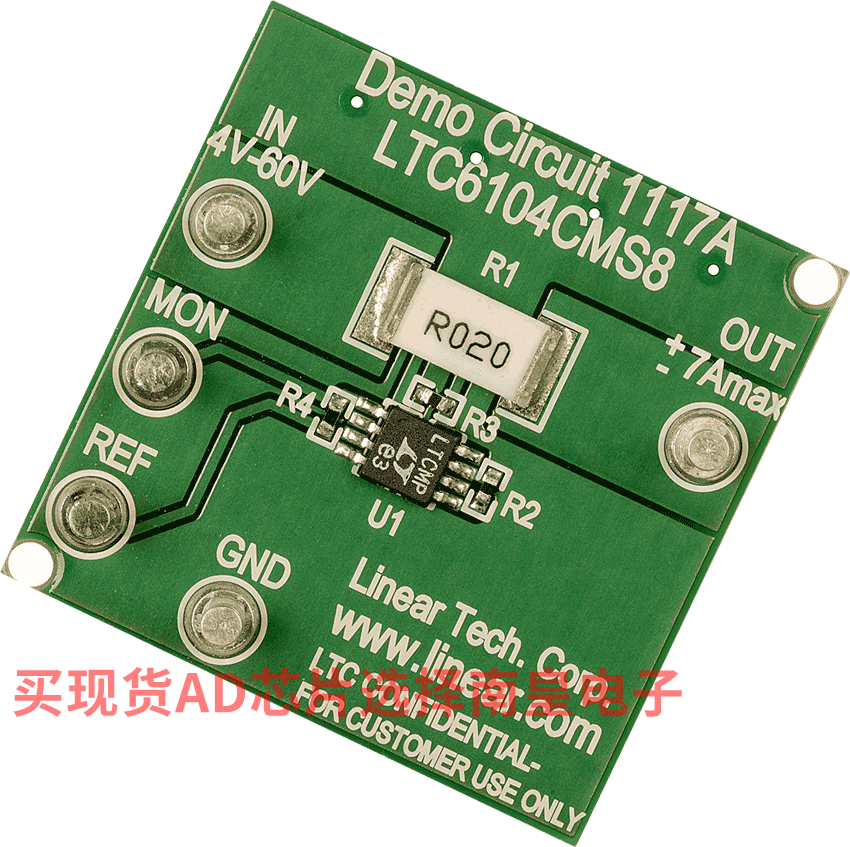

DC1117A：LTC6104 Current Sense Demo Board

DC1117A: Demo Board for the LTC6104 High Voltage, High Side, Bi-Directional Current Sense Amplifier
