SmartMesh WirelessHART 无线传感器网络是自我管理的低功耗网络，由称为 mote 的无线节点构建而成。LTC5800-WHM是 Eterna 系列 IEEE 802.15.4 片内系统 (SoC) 解决方案中的 WirelessHART Mote-on-Chip 集成电路，其采用 ADI 公司高度集成的低功耗无线电设计以及运行嵌入式 SmartMesh WirelessHART网络软件的ARM Cortex-M3 32位微处理器。

借助 ADI 公司的时间同步 WirelessHART 网络，网络中的所有节点均可连接、提供或终止数据，同时提供持续多年的电池供电操作。LTC5800-WHM 随附的 SmartMesh WirelessHART 软件经过全面测试和验证，并可通过一个软件应用程序接口容易地配置。

SmartMesh WirelessHART 节点提供一种高度灵活的网络，其在一个易于集成的平台上拥有经过验证的可靠性和低功耗性能。

网络特性 特性 优势 时间同步、信道跳变通信 即使在最具挑战性的RF环境中也具有>99.999%的网络可靠性 低于50 µA的路由器 可以构建网络，而无需任何线路供电型器件。如有需要，可以灵活进行线路供电或能量采集。 具有128位AES加密功能的安全Mesh NIST认证安全性。一个节点的问题不会影响网络。 基于标准 符合国际标准IEC 62591 (WirelessHART) 高精度时间戳 每个节点上的时间戳可用于具有毫秒精度的应用
产品特性 特性 优势 业界领先的低功耗无线电技术

• 接收数据包：4.5mA
• 发送：5.4mA (0dBm)
• 发送：9.7mA (8dBm)

预设计的RF RF元件包括片上功率放大器并针对优化性能进行预调谐，包括温度补偿，从而节省开发时间。 能量采集支持 V通过极低功耗设计，终端可由各种能量采集器供电

应用

了解有关SmartMesh应用的更多信息。

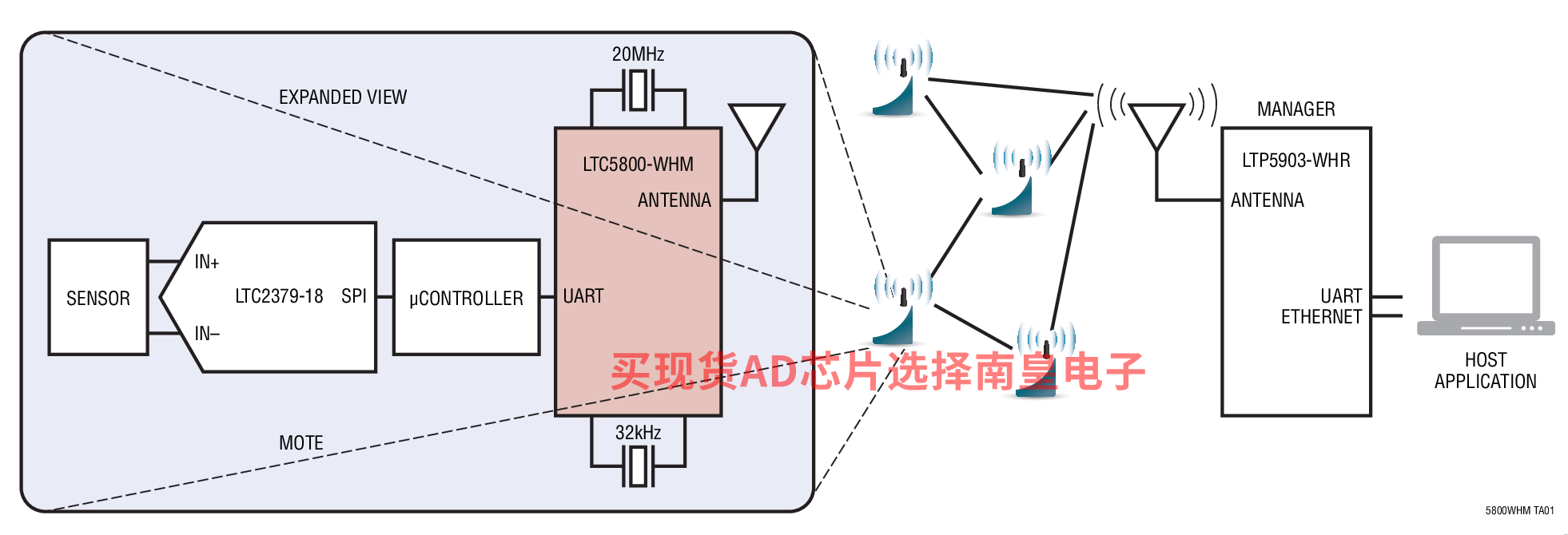

• 用作SmartMesh WirelessHART 网络中的无线节点或终端，具有以下特性：
• 在最具挑战性的RF环境中具有>99.999%的网络可靠性
• 低于50µA的路由节点
• 2.4 GHz、IEEE 802.15.4片上系统，集成嵌入式SmartMesh网络软件

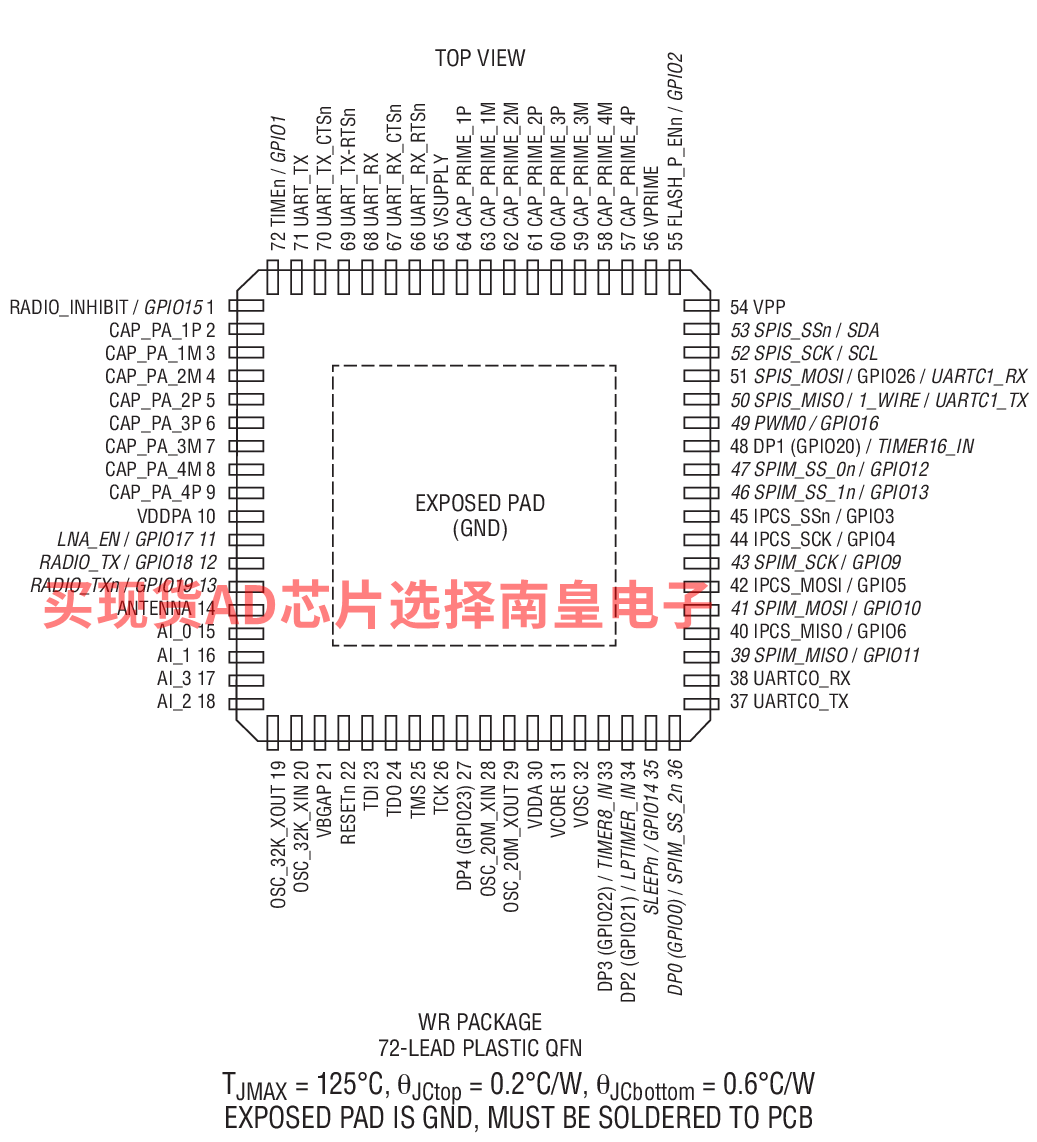

• 72引脚10mm x 10mm QFN封装
• 符合WirelessHART标准(IEC62591)
• •这些产品包含加密功能。可能受进口/出口限制。

LTC5800HWR-WHMA#PBF，封装：72-Lead QFN (10mm x 10mm x 1mm w/ EP)，包装形式及数量：托盘，168，工作温度：-55 to 105C，AD官网报价：54.65（100-499个）；47.52（1000+个）

LTC5800IWR-WHMA#PBF，封装：72-Lead QFN (10mm x 10mm x 1mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：49.68（100-499个）；43.2（1000+个）

DC9022A：经过 RF 认证的 SmartMesh WirelessHART 入门套件

经过RF认证的DC9022SmartMeshWirelessHART入门套件提供了针对您的应用需求 (包括高可靠性、超低功耗、可扩展性和易安装性) 评估 SmartMesh 网络性能所需的所有工具。这加快了器件集成和应用开发。

DC9022 入门套件包括 5 个 mote，即节点 DC9018A-C)，以使用户能够在特定应用的 RF 环境中快速部署多跳网格网络。利用软件图形用户界面 (GUI)，可快速查看网格网络形式、以及主要的性能统计数据 (比如数据可靠性和延迟)。

DC9018A-C 评估/开发节点模块具有易于探查的信号引脚。此外，该入门套件还可对管理器和节点软件应用程序接口 (API) 进行访问，以实现应用软件开发。

DC9022 入门套件在 2.4000GHz 至 2.4835GHz 的国际免许可频段内工作，并包括用于日本以及美国、加拿大和欧洲的 RF 有意辐射体认证。该入门套件和演示板仅用于评估目的。用户仍有责任在实际的最终应用中验证正确和可靠的工作。

SmartMesh WirelessHART入门套件——包括以下物品：

一个封装管理器(LTP5903CEN-WHRB) 五个评估/开发节点 (DC9018A-C) 一个Eterna接口卡 (DC9006)，其包括一个 DC9004 适配器卡 附加的 CR2032 电池 电缆
