- 制造厂商：AD
- 产品类别：无线传感器网络
- 技术类目：SmartMesh IP
- 功能描述：SmartMesh IP 无线 802.15.4e 片内系统
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
SmartMesh IP无线传感器网络是自我管理式的低功率互联网协议 (IP) 网络，其采用被称为“微尘”(Mote) 的无线节点构建而成。LTC5800-IPM 是 Eterna 系列 IEEE 802.15.4e 片内系统 (SoC) 解决方案中的 SmartMesh IP 集成电路，其运用了一种高度集成的低功率无线电设计，以及一个运行 SmartMesh IP 嵌入式网络软件的 ARM Cortex-M3 32 位微处理器。
借助 SmartMesh IP 时间同步网络，网络中的所有节点皆可传送、供应或终止数据，并能在采用电池供电的情况下工作多年。SmartMesh IP 是一种高度灵活的网络，其在一个易于集成的平台上具有经过验证的可靠性和低功耗性能。

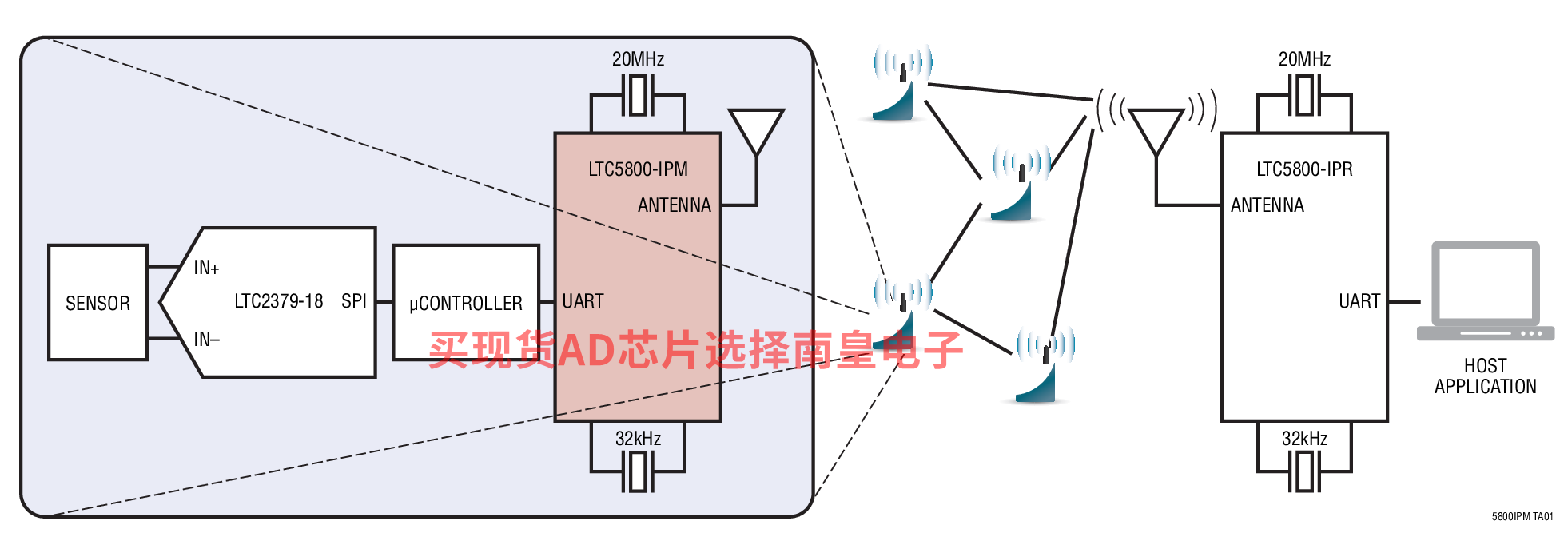

LTC5800-IPM在 SmartMesh IP 网络中的运行方式由选择装载的 SmartMesh IP 网络软件决定：SmartMesh IP 网络中的无线节点、EManager 或接入点节点。与 LTC5800-IPM 一起提供的 SmartMesh IP 软件经过了全面的测试与验证，而且可以很容易地通过一个软件应用程序接口进行配置。一旦您已经购买了 SmartMesh IP 产品，即可通过您的 myLinear 帐户下载 SmartMesh IP 堆栈二进制文件。在这里填写一张申请表以启用访问。
LTC5800*WR-IPMA 硬件的引脚信号传输运行方式由加载的软件决定，并在下面的产品数据手册中详细说明：
LTC5800-IPM
=
LTC5800*WR-IPMA
硬件
+
SmartMesh IP 节点 软件
→
LTC5800-IPM
产品手册
LTC5800-IPR
=
LTC5800*WR-IPMA
硬件
+
SmartMesh IP EManager 软件
→
LTC5800-IPR
产品手册
LTC5800-IPA
=
LTC5800*WR-IPMA
硬件
+
SmartMesh IP 接入点 软件
→
LTC5800-IPA
产品手册
网络特点
特点
优势
>99.999% 的网络可靠性
可避免发生其他无线网络常见的通信信号丢失
经过 NIST 认证的 AES-128 位加密
利用端到端加密、消息完整性检查和设备认证对数据提供保护
可扩展
采用时隙化通道跳频协议以避免发生网络内冲突，从而实现扩展性的最大化，并尽量地减少由于拥塞所引起的高耗电和高延迟的传输重试。
双向通信
非常适合监视和控制应用
每个节点每秒最多传送 10 条消息
时隙化通信可避免争用。该数据速率包含了用于包重试的内置裕度。
器件特点
特点
优势
业界领先的低功耗无线电技术
- 4.5mA 以接收一个数据包
- 5.4mA 以发送 (在 0dBm)
- 9.7mA 以发送 (在 8dBm)
预先设计的 RF
RF 组件包括一个片内功率放大器并专为实现优化性能进行了预调谐 (包括温度补偿)，从而节省了开发时间。
支持能量收集
非常低功率设计使得节点可采用多种能量收集器来供电。点击这里以查看一款由室内光供电的 SmartMesh IP 节点的演示电路。
集成型温度传感器
精准型温度传感器直接集成在节点之中。
应用
SmartMesh IP 非常适合无线工业物联网 (IoT) 应用。如需更多地了解 SmartMesh 应用，请点击这里。

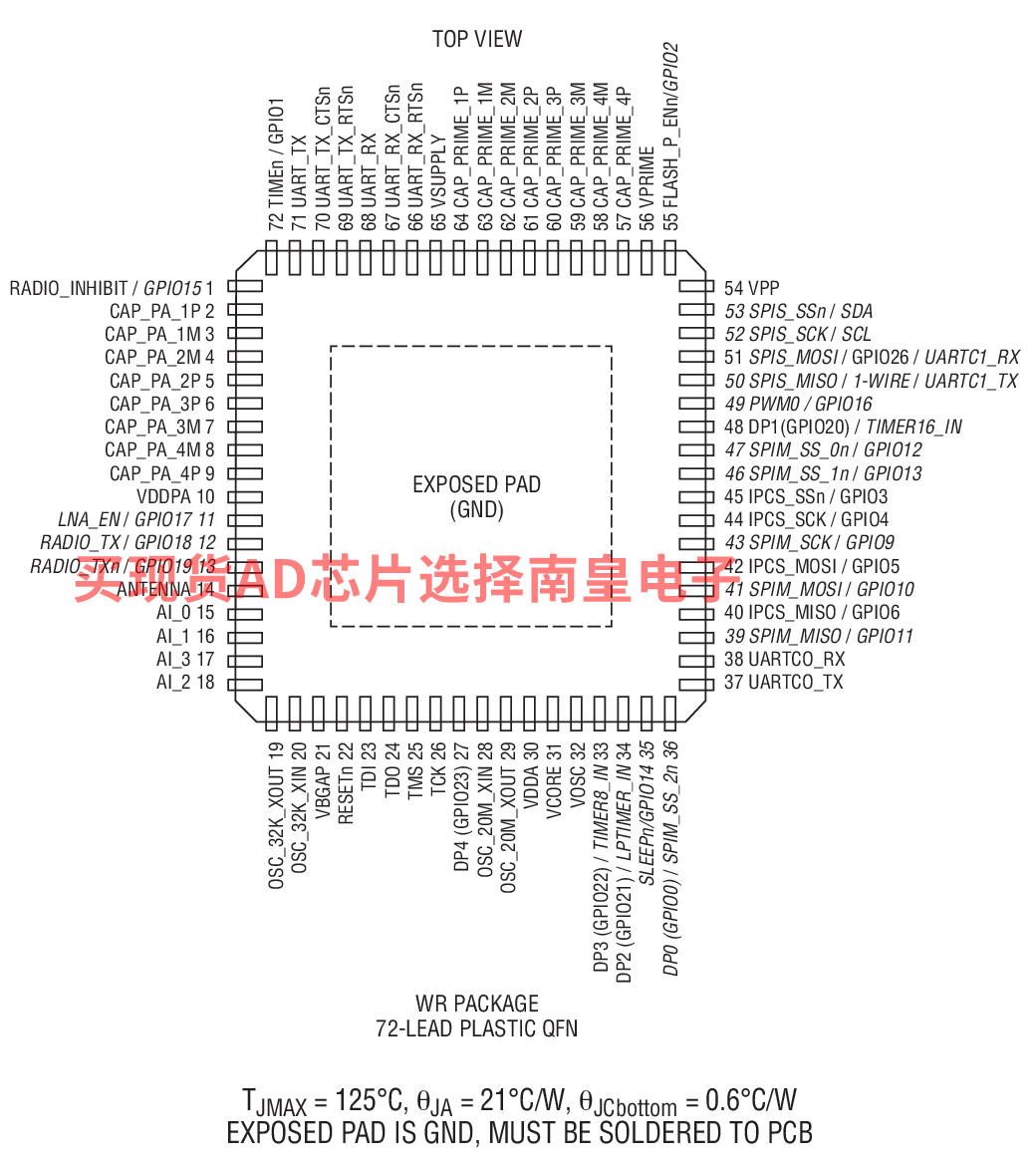

- 72引脚 10mm x 10mm QFN 封装
- 2.4GHz、IEEE 802.15.4e 片内系统，连同嵌入式 SmartMesh 网络软件
>99.999% 的网络可靠性 (在最苛刻的 RF 环境中得以实现)
<50μA 的路由节点 - 在 SmartMesh IP 网络中充当一个无线节点、EManager 或接入点节点
- 这些产品含有加密信息。有可能受到进口 / 出口限制条例的管制
LTC5800HWR-IPMA#PBF，封装：72-Lead QFN (10mm x 10mm x 1mm w/ EP)，包装形式及数量：托盘，168，工作温度：-55 to 105C，AD官网报价：19.36（100-499个）；15.83（1000+个）
LTC5800IWR-IPMA#PBF，封装：72-Lead QFN (10mm x 10mm x 1mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：17.59（100-499个）；14.39（1000+个）
DC9000B：SmartMesh IP入门套件 (芯片型天线)，可容纳 100 个节点
注：提供更新的套件- 请参见DC9021B的相关信息
DC9000BSmartMesh IP入门套件提供了针对您的应用需求 (包括高可靠性、超低功率、可扩展性和易安装性) 评估SmartMesh网络性能所需的工具。这加快了器件集成和应用软件开发。
DC9000B入门套件包括 5 个 mote，即节点 (DC9003A-B)，以使您能够在特定于应用的 RF 环境中快速部署多跳网格网络。利用命令行界面，可快速查看网络中的网格节点列表、以及主要的性能统计数据 (比如数据可靠性和延迟)。
DC9003A-B 评估/开发节点模块具有易于探查的信号引脚。此外，该入门套件还可通过 USB 对管理器和节点软件应用程序接口 (API) 进行访问，以实现应用软件开发。
DC2274A DC2274A USB 网络管理器出厂配置为嵌入式网络管理器，其中“无线至有线”接入点功能和网络管理算法在板上运行。或者，用户可以将 DC2274 配置为 SmartMesh IP 接入点节点，以使用 VManager 软件执行操作。（点击这里了解有关网络管理器的更多信息。)
DC9000B 入门套件在 2.4000GHz 至 2.4835GHz 的国际免许可频段内工作。入门套件和演示板仅用于评估目的。客户仍有责任在实际的最终应用中验证正确和可靠的工作。

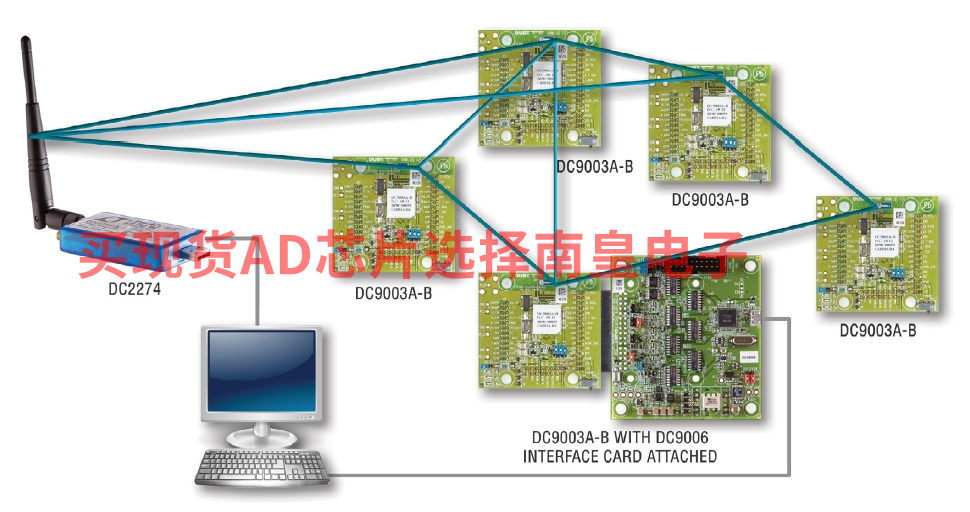

SmartMesh IP入门套件——包括以下物品：
一个USB网络管理器(DC2274) 五个评估/开发节点(DC9003A-B) 一个 Eterna 接口卡 (DC9006)，其包括一个 DC9004 适配器卡 附加的 CR2032 电池 电缆
