LTC5598（5MHz 至 1600MHz 高线性度直接正交调制器）-AD代理

LTC5598的基本参数

制造厂商：AD
产品类别：I-Q调制器和解调器
技术类目：I/Q调制器
功能描述：5MHz 至 1600MHz 高线性度直接正交调制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC5598的产品详情：

LTC5598 是一款专为高性能无线应用 (包括无线基础设施) 而设计的直接 I/Q 调制器。它采用差分基带 I 和 Q 信号实现了一个 RF 信号的直接调制。该器件支持点对点微波链路、GSM、EDGE、CDMA、700MHz 频段 LTE、CDMA2000、CATV 应用和其他系统。通过给 I 和 Q 输入施加 90° 移相信号，也可以将其配置为一个镜频抑制上变频混频器。

I/Q 基带输入包括电压至电流转换器，它们依次驱动双平衡混频器。这些混频器的输出相加并被施加至一个缓冲器，该缓冲器负责把差分混频器信号转换为一个 50Ω 单端缓冲 RF 输出。4 个平衡 I 和 Q 基带输入端口是给来自一个具约 0.5V 共模电压电平之电源的 DC 耦合之用。LO 路径包括一个具单端或差分输入的 LO 缓冲器，以及产生用于混频器的 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V，并具有约 168mA 的电流。

应用

点对点微波链路
军用无线电通信
基站发送器 GSM/EDGE/CDMA2000
700MHz LTE 基站发送器
卫星通信
CATV/电缆宽带调制器
13.56MHz/UHF RFID 调制器

LTC5598的优势和特点：

频率范围：5MHz 至 1600MHz
高输出 IP3：
- +27.7dBm (在 140MHz)
- +22.9dBm (在 900MHz)

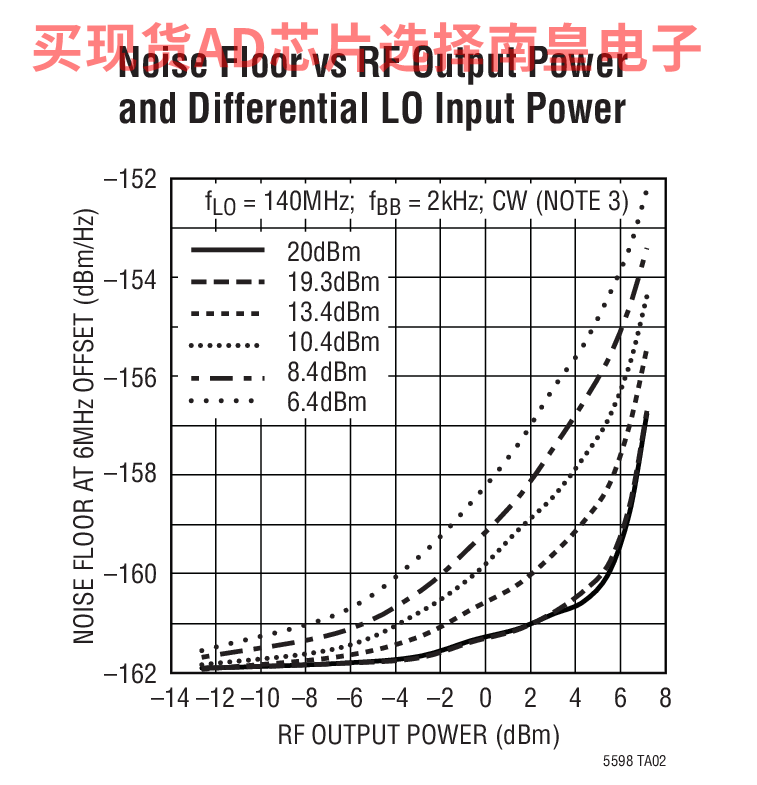

低输出噪声层 (在 6MHz 偏移)：
- 无基带 AC 输入：-161.2dBm/Hz
- POUT = 5.5dBm：-160dBm/Hz
低 LO 馈通：-55dBm (在 140MHz)
高镜频抑制：-50.4dBc (在 140MHz)
集成 LO 缓冲器和 LO 正交相位发生器
50Ω 单端 LO 和 RF 端口
>400MHz 基带带宽

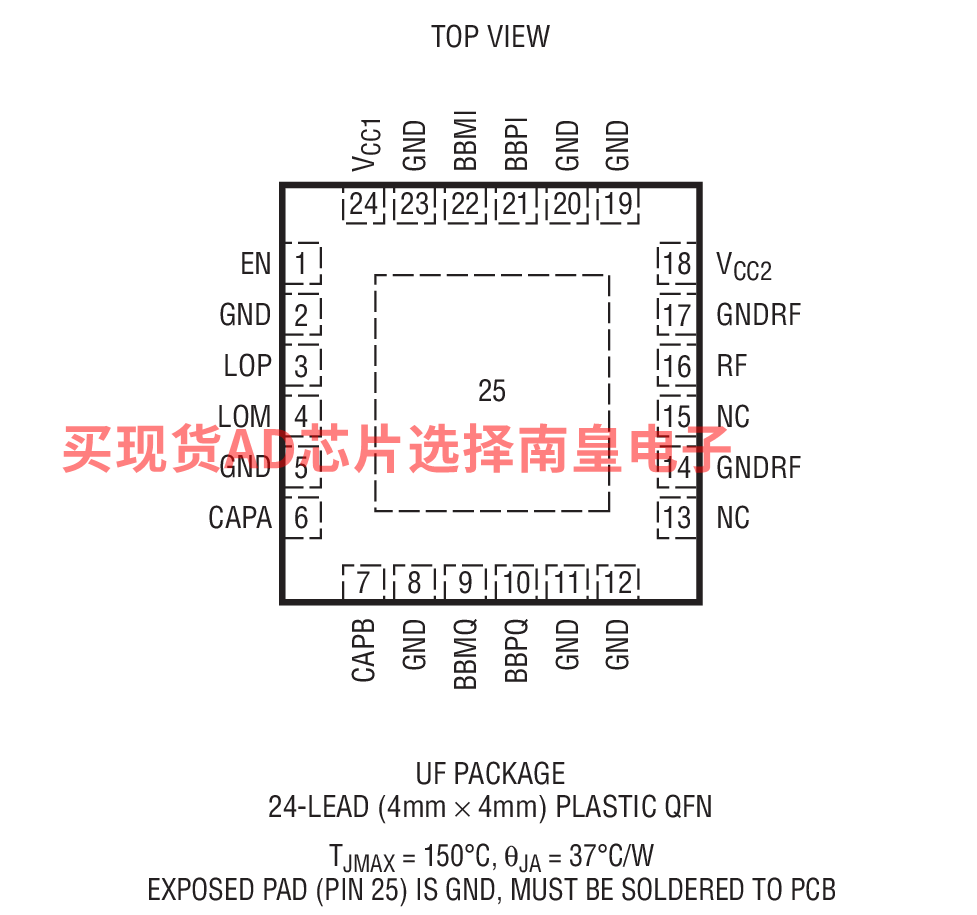

24 引脚 QFN 4mm x 4mm 封装
引脚与业界标准的引出脚配置相兼容
停机模式

LTC5598具体的完整产品型号参数及价格（美元）：

LTC5598IUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：7.28（100-499个）；6.03（1000+个）

LTC5598IUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.28（100-499个）；6.03（1000+个）

LTC5598的评估套件：

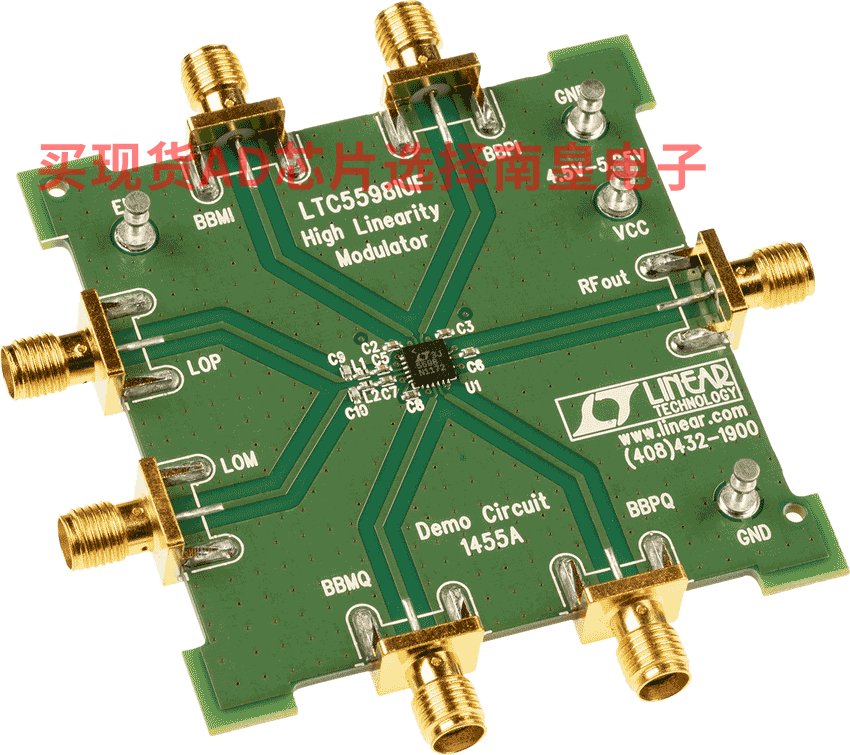

DC1455A：LTC5598IUF | 5MHz to 1.6GHz I-Q Modulator

DC1455A: Demo Board for the LTC5598 5MHz to 1600MHz High Linearity Direct Quadrature Modulator.

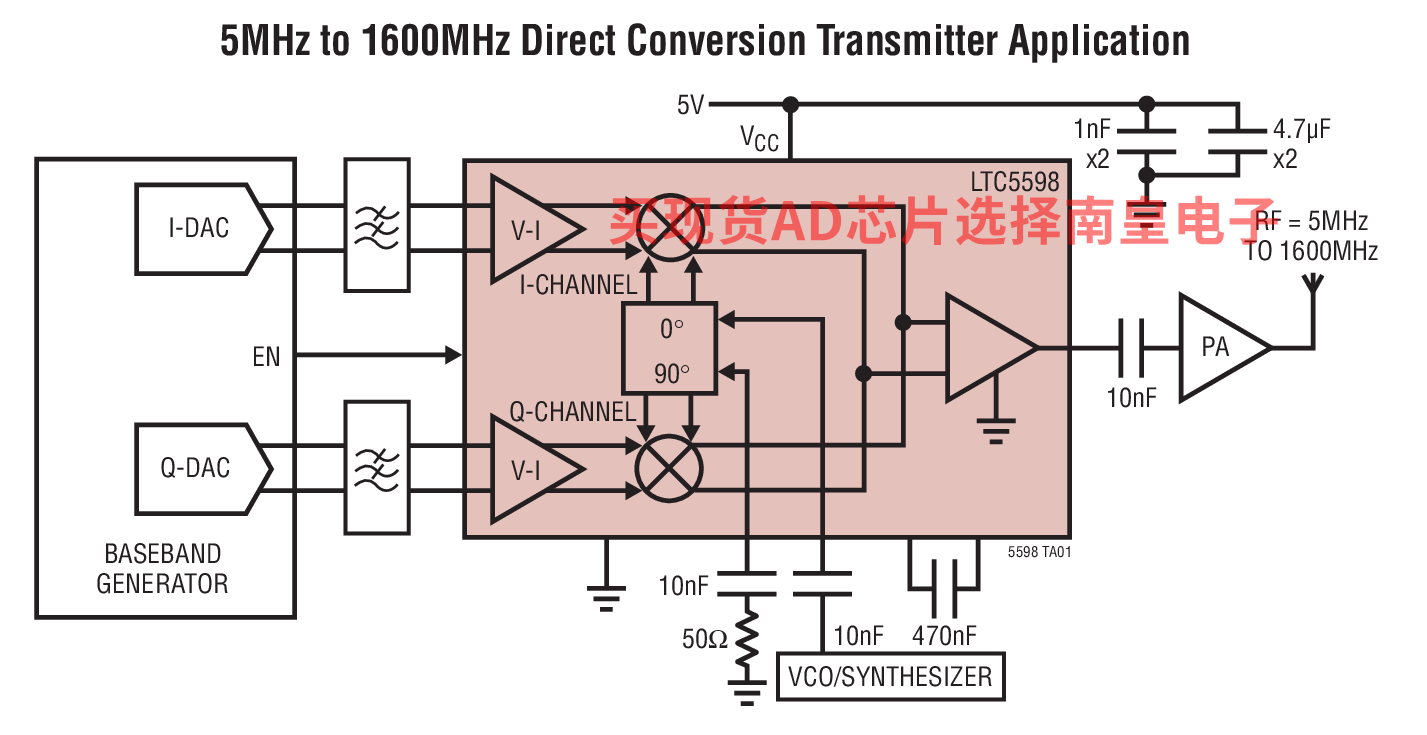

LTC5598的电路图解：
