LTC5597是一款高精度RMS功率检波器，提供极宽的RF输入带宽（100 MHz至70 GHz）。因此，该器件适合非常广泛的RF和微波应用，例如点对点微波链接、仪器仪表和功率控制应用。

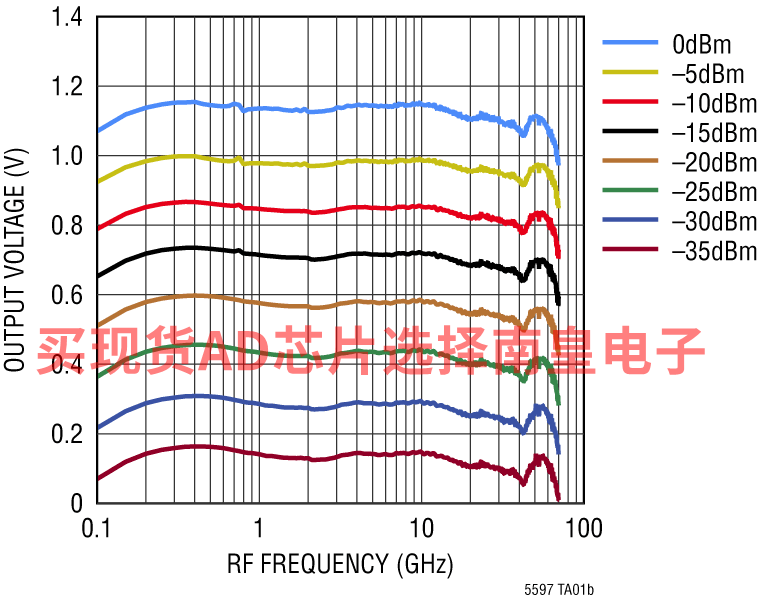

该检波器的直流输出电压能够精确地表示对RF输入施加的平均信号功率。提供线性dB响应，在35 dB动态范围内具备28.5 mV/dB对数斜率，精度一般高于±1 dB。该检波器特别适用于测量波峰因数(CF)高达12 dB的波形，以及测量期间波峰因数变化极大的波形。

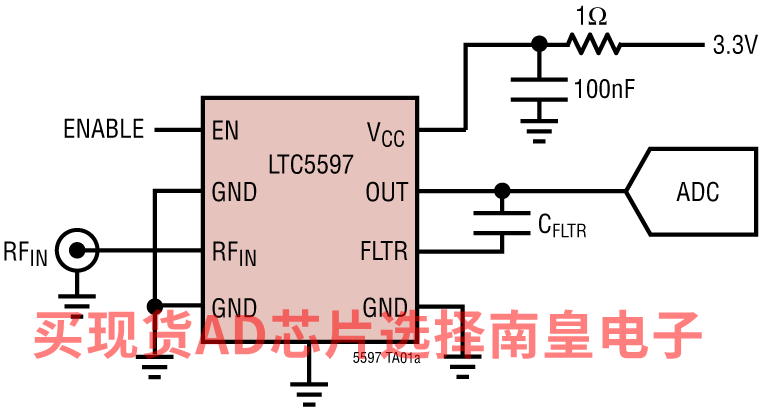

要实现更高的精度和更低的输出纹波，可以使用FLTR和OUT引脚之间连接的电容从外部调整平均带宽。启用接口切换器件的模式，在主动测量模式和低功耗关断模式之间切换。

应用

• 点对点微波连接
• 卫星通信
• 仪器仪表和测量设备
• 军用无线电
• 5G、LTE、WiFi和无线网络
• RMS功率测量
• 接收和发射增益控制
• RF PA发射功率控制

• 超宽匹配输入频率范围：100 MHz 至 70 GHz
• 35dB 线性动态范围（< ±1dB 误差）
• 28.5 mV/dB 对数斜率
• ±2 dB 平坦响应，在 100 MHz 至 60 GHz 的范围内
• 对高波峰因数（高达 12 dB）调制波形进行精确的 RMS 功率测量
• 低功耗关断模式

• 低电源电流：3.3 V 时为 30 mA（典型值）

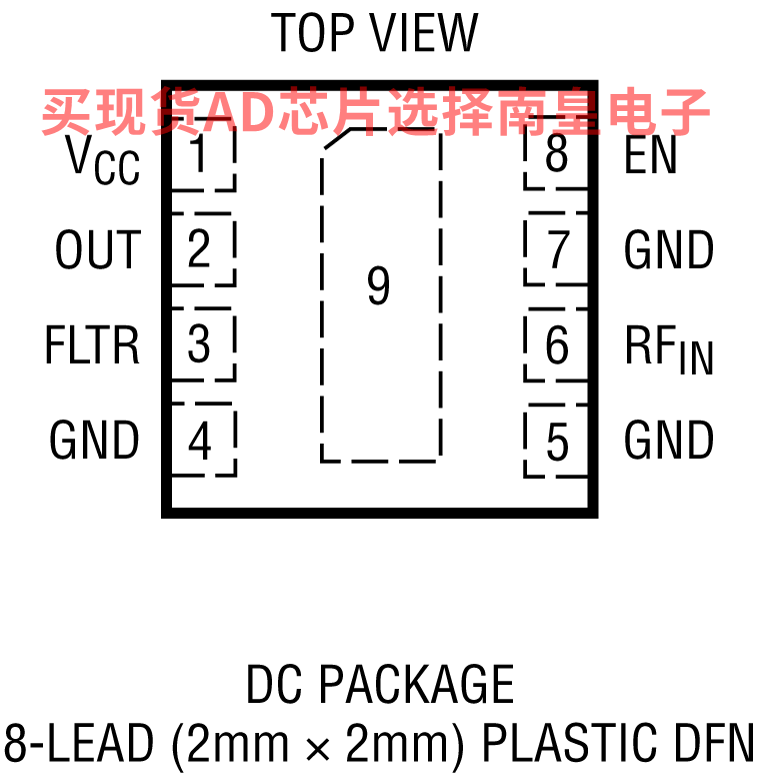

• 小型 2 mm × 62 mm 塑料 DFN8 封装
• I 级：−40°C 至 105°C 额定温度
• H 级：−40°C 至 125°C 额定对数斜率和对数截距
• ESD 额定值2500 V HBM，1500 V CDM

LTC5597DICE，封装：CHIPS OR DIE，包装形式及数量：托盘，50，工作温度：-40 to 105C，AD官网报价：100.26（100-499个）；77.12（1000+个）

LTC5597HDC#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：87.81（100-499个）；67.55（1000+个）

LTC5597HDC#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：87.81（100-499个）；67.55（1000+个）

LTC5597IDC#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：73.19（100-499个）；56.29（1000+个）

LTC5597IDC#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：73.19（100-499个）；56.29（1000+个）

DC3129A：LTC5597演示板| Linduino 扩展板100 MHz至70 GHz RMS功率检波器

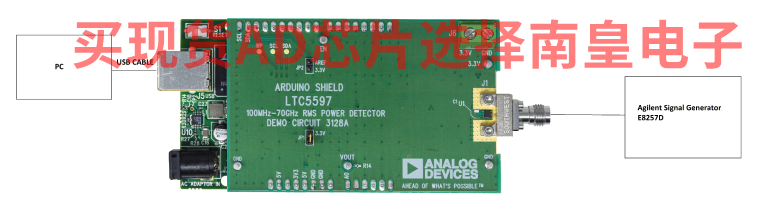

演示电路DC3129A-KIT是RMS功率检波器LTC5597的Linduino评估套件。此扩展板旨在使用Arduino/Linduino兼容平台和可供下载的软件快速评估RMS RF功率测量。使用USB电缆连接到PC时，可使用图形用户界面监控精确的功率水平。

LTC5597是一款宽动态范围dB线性RMS RF功率检波器，工作频率范围为100 MHz至70 GHz。Linduino (DC2026C)平台提供具有4.9mV/LSB分辨率的10位ADC，默认基准电压为5 V。具有1 dB精度的输入动态范围高达35 dB，具体取决于频率。检波器输出斜率通常为6 LSB/dB。DC3129A-KIT采用1.85mm终端安装连接器，并针对高达70 GHz的宽工作频率信号进行了优化。输入阻抗内部匹配至50Ω。它适合高达12dB峰均的高波峰因数波形的RMS测量。如果将RFIN引脚上的直流电压保持低于1.0V，则无需外部耦合电容。板载3.3V稳压器通过跳线JP1向此扩展板供电。更多信息请联系应用支持。

注意：DC3128A仅是RF板的产品型号。RF板原理图和PCB设计将显示此产品型号。此项目不单独提供。它属于DC3129A-KIT的一部分。

DC3129A-KIT是完整板堆栈的产品型号，包括预编程Linduino板和RF板。完整组件经过测试并可供使用。更多说明请参阅DC3129A-KIT演示手册。

如有疑问，请发布到中文技术论坛或联系您本地的ADI公司现场应用工程师。

DC2932A：LTC5597 | 100 MHz至70 GHz RMS功率检波器

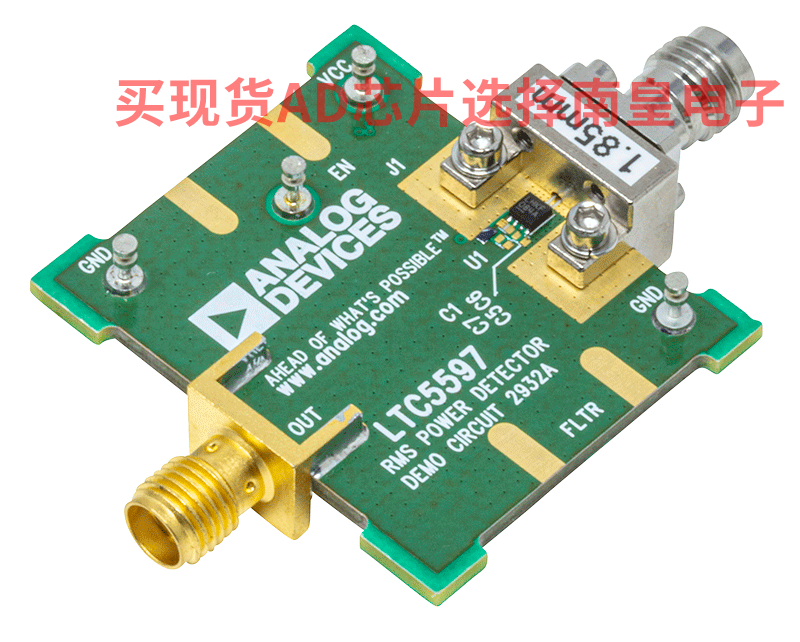

演示电路2932A包含一款高精度RMS功率检波器，内置LTC5597 IC。这款超宽带器件提供RMS响应，可测量100 MHz至70 GHz的RF和微波信号。输入信号转换为与输入信号电平成对数比例的直流电压。此外，LTC5597具有出色的灵敏度，能够检测到典型值为–37 dBm的信号。此外，它具有高达35 dB的出色输入动态范围，可实现1 dB精度，具体取决于频率。检波器输出电压斜率通常为29mV/dB。PCB布局采用推荐的微带传输线路结构以及推荐的端点过渡。LTC5597的输入阻抗内部匹配至50Ω。它适合高达12dB峰均比的高波峰因数波形的RMS测量。如果将RFIN引脚上的直流电压保持低于1 V，则无需外部耦合电容。更多信息请联系应用支持。
