LTC5596 是一款高准确度 RMS 功率检波器，可提供从 100MHz 至高达 40GHz 的非常宽的 RF 输入带宽。这使得该器件适合众多的 RF 和微波应用，例如：点对点微波链路、仪表和功率控制应用。

该检波器的 DC 输出电压是施加至 RF 输入端之信号平均功率的准确表示。响应是对数线性，在一个 35dB 动态范围内具有 29mV/dB 的对数斜率，准确度通常优于 ±1dB。这款检波器非常适合测量具高达 12dB 之波峰因数 (CF) 的波形，以及波峰因数在测量期间呈现显著变化的波形。

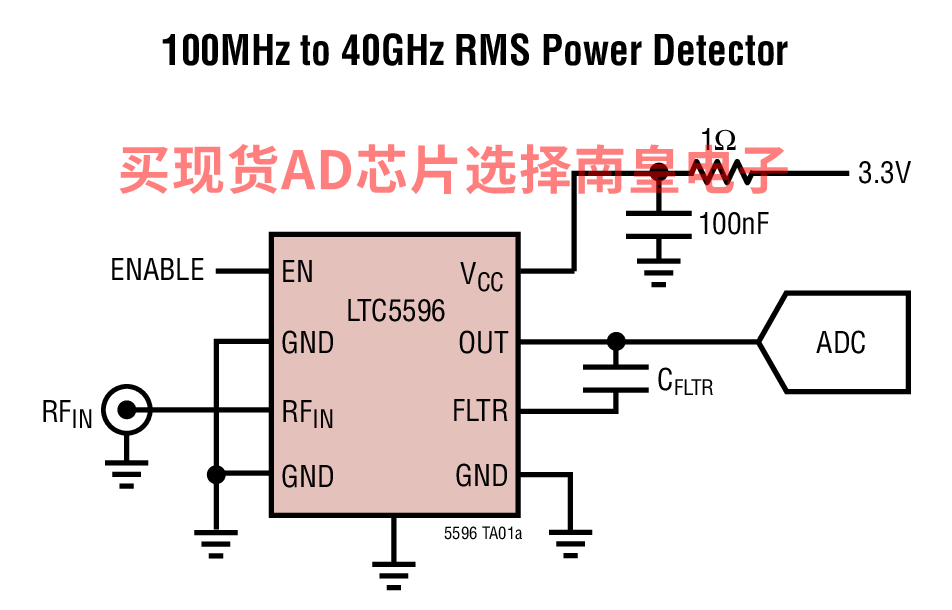

为了实现较高的准确度和较低的输出纹波，可利用一个连接在 FLTR 和 OUT 引脚之间的电容器在外部进行平均带宽的调节。

使能接口负责在主动测量模式和一种低功率停机模式之间切换器件。

• 点对点微波链路
• 仪表和测量设备
• 军用无线电装置
• LTE、Wi-Fi、WiMax 无线网络
• RMS 功率测量
• 接收和发送增益控制
• RF PA 发送功率控制

• 超宽的匹配输入频率范围：100MHz 至 40GHz
• 35dB 线性动态范围 (< ±1dB 误差)
• 29mV/dB 对数斜率

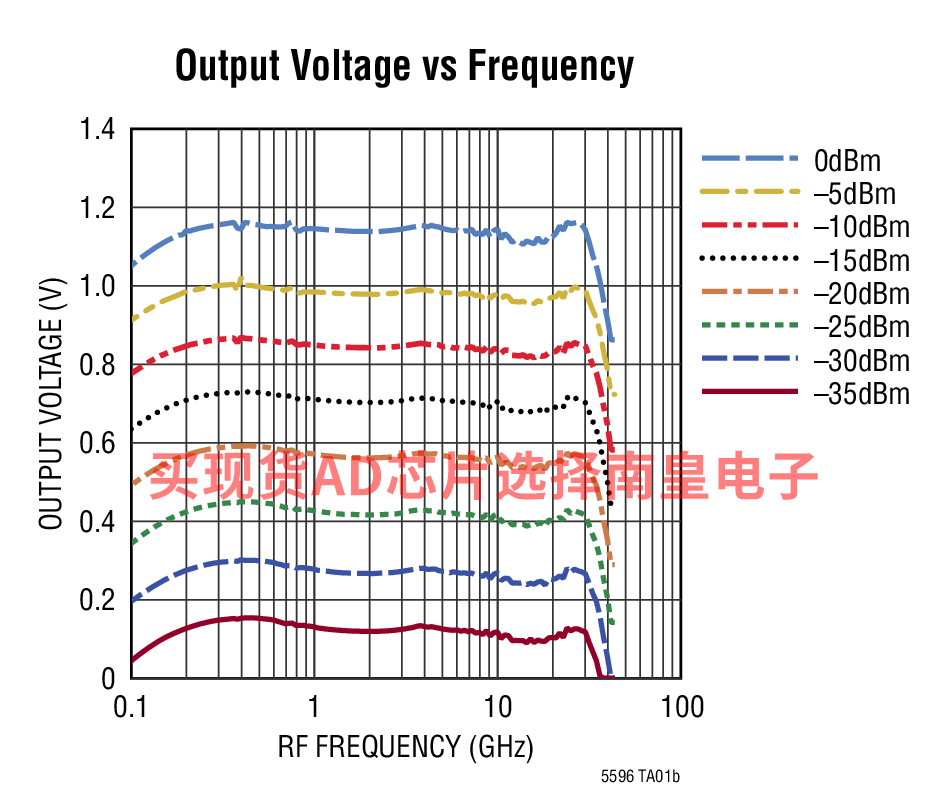

• ±1dB 平坦响应 (从 200MHz 至 30GHz)
• 高波峰因数 (高达 12dB) 调制波形的 RMS 功率准确测量
• 低功率停机模式
• 低电源电流：在 3.3V 时为 30mA (典型值)

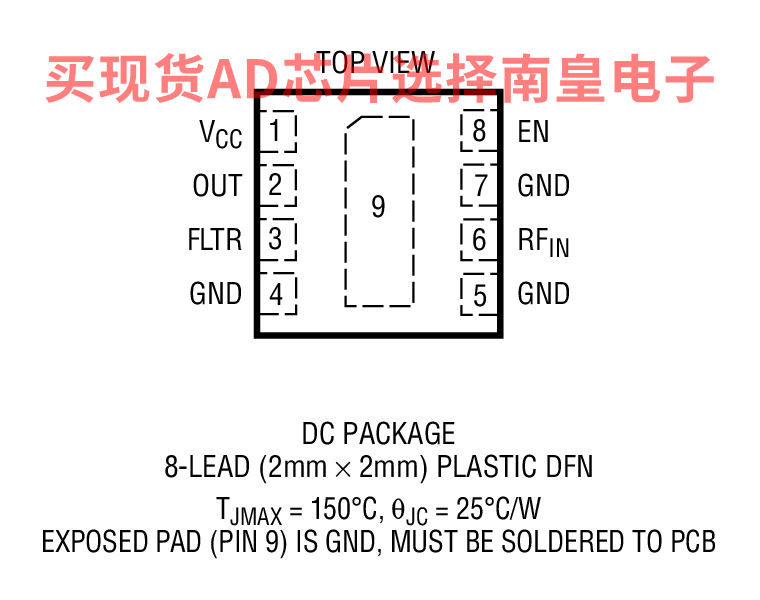

• 小外形 2mm x 2mm 塑料 DFN8 封装
• I 级：额定工作温度范围为 –40°C 至 105°C
• H 级：额定工作温度范围为 –40°C 至 125°C
• 具有保证的对数斜率和对数截距
• ESD 额定值：3500V HBM，1500V CDM

LTC5596DICE，封装：CHIPS OR DIE，包装形式及数量：托盘，50，工作温度：，AD官网报价：

LTC5596HDC#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：54.71（100-499个）；46.36（1000+个）

LTC5596HDC#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：54.71（100-499个）；46.36（1000+个）

LTC5596IDC#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：47.5（100-499个）；40.25（1000+个）

LTC5596IDC#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：47.5（100-499个）；40.25（1000+个）

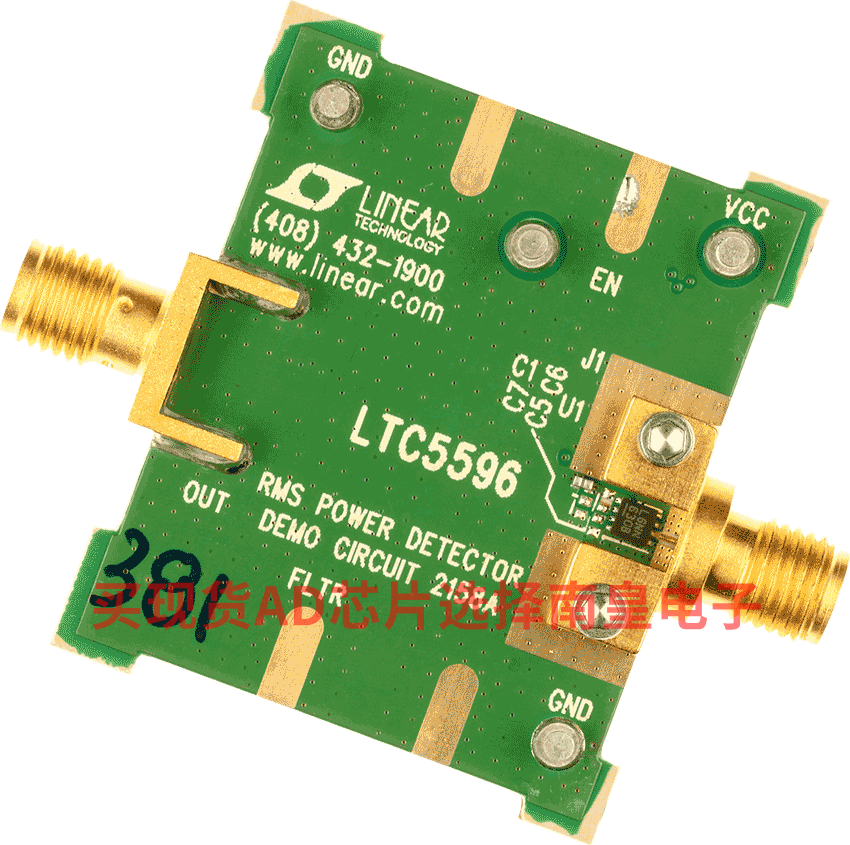

DC2158A：LTC5596演示板 | 100MHz至40GHz RMS功率检波器

演示电路2158A内含一款高精度RMS功率检波器，内置LTC5596 IC。该器件是一款宽动态范围RMS RF功率检波器，工作频率范围为100MHz至40GHz。根据频率不同，输入动态范围最高可达35dB，且具有1dB精度。检波器输出电压斜率通常为29mV/dB。DC2158A演示电路使用2.9mm SMK边缘安装型连接器针对高达40GHz的宽工作频率范围进行了优化。LTC5596的输入阻抗内部匹配至50Ω。它适合高达12dB峰均比的高波峰因数波形的RMS测量。如果将RFIN引脚上的直流电压保持低于1.0V，则无需外部耦合电容。更多信息请联系应用支持。

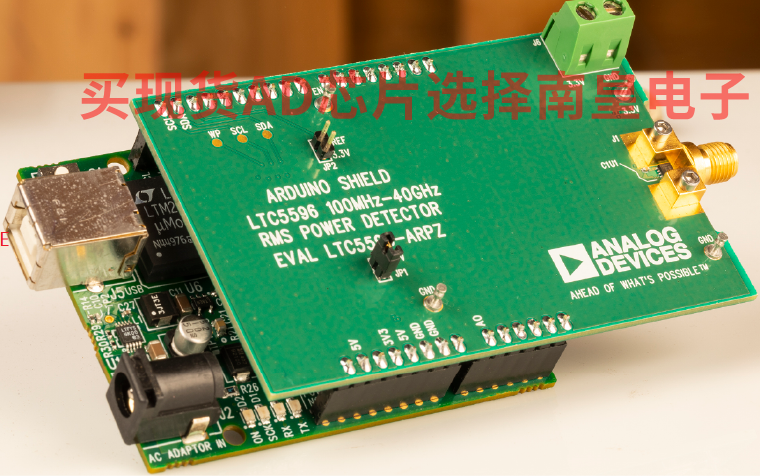

DC2870A：LTC5596 Linduino Shield 100 MHz 至 40 GHz RMS 功率检波器

演示电路DC2870A是一款用于均方功率检波器LTC5596的Linduino扩展板。此扩展板旨在使用Arduino/Linduino兼容平台和此处可供下载的软件快速评估RMS RF功率测量。使用USB电缆连接到PC时，可使用图形用户界面监控精确的功率水平。

LTC5596是一款宽动态范围线性dB均方RF功率检波器，工作频率范围为100MHz至40GHz。Linduino (DC2026C)平台以4.9mV/LSB分辨率提供10位ADC，具有5V默认基准电压。根据频率不同，输入动态范围最高可达35dB，且具有1dB精度。检波器输出斜率通常为6 LSB/dB。DC2870A演示电路使用2.9mm SMK边缘安装型连接器针对高达40GHz的宽工作频率信号进行了优化。输入阻抗内部匹配至50Ω。它适合高达12dB峰均的高波峰因数波形的RMS测量。如果将RFIN引脚上的直流电压保持低于1.0V，则无需外部耦合电容。板载3.3V稳压器通过跳线JP1向此扩展板供电。更多信息请联系应用支持。

提供此电路板的设计文件。
