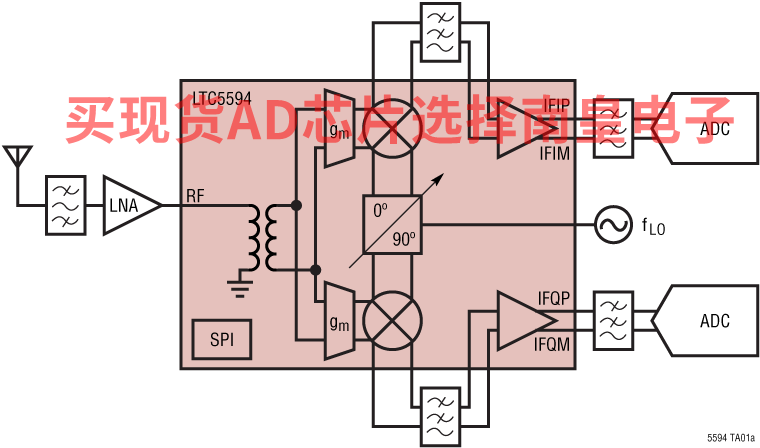

LTC5594是一款直接变频正交解调器，专门针对300MHz至9GHz频率范围内的高线性度零IF和低IF接收机应用进行了优化。超过1GHz的超宽IF带宽使得LTC5594特别适合超宽带信号的解调，尤其是在5G前传/回程接收机应用中。LTC5594出色的动态范围使得这款器件适合要求苛刻的基础设施直接变频应用。LTC5594内置的专有技术能够将OIP2优化至65dBm，并实现优于60dB的镜频抑制性能。DC偏置控制功能可在A/D转换器输入端将DC偏置调零，从而优化采用DC耦合IF信号路径的真正零IF接收机的动态范围。宽带RF和LO输入端口使得能够采用单一器件覆盖所有主要的无线基础设施频段。LTC5594的IF输出专为直接与大多数常用A/D转换器输入接口连接而设计。该器件的高OIP3和高转换增益可免除在IF信号路径中增设放大器的需要。

• 5G基站前传/回程接收机
• 军用和卫星接收机
• 点对点宽带无线电
• 高线性度直接变频I/Q SDR
• 测试仪器仪表
• 数字预失真(DPD)接收机



• 真正的零 IF 解调
• 宽带输入匹配范围从 500MHz 至 9GHz
• 宽的 IF 带宽：DC 至 1GHz (1dB 平坦度)
• 37dB 镜频抑制，可调至 60dB

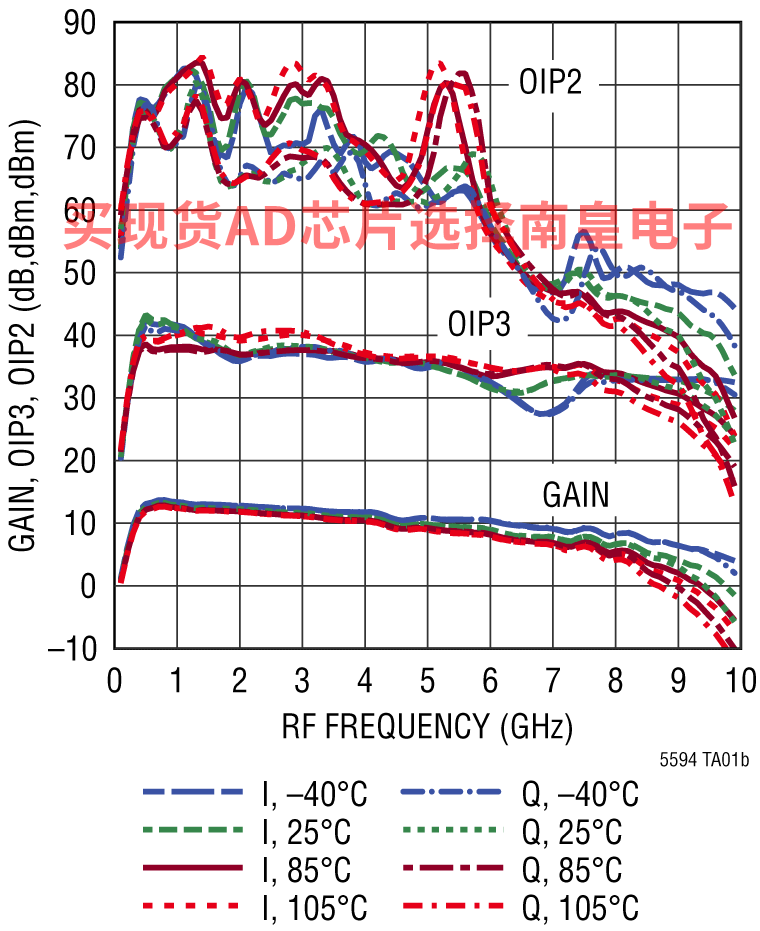

• 高的总 OIP3：在 5.8GHz 为 37dBm
• 58dBm OIP2 (在 5.8GHz)，可调至 65dBm
• 最大功率转换增益：9.2dB (在 5.8GHz)
• 具片内变压器的单端 RF 输入
• 用户可调的 DC 零点偏移
• 串行接口
• IF 放大器增益可调 (分 8 级)
• IF 放大器停机 / 启用
• 低功率停机模式
• 工作温度范围 (TC)：–40°C 至 105°C

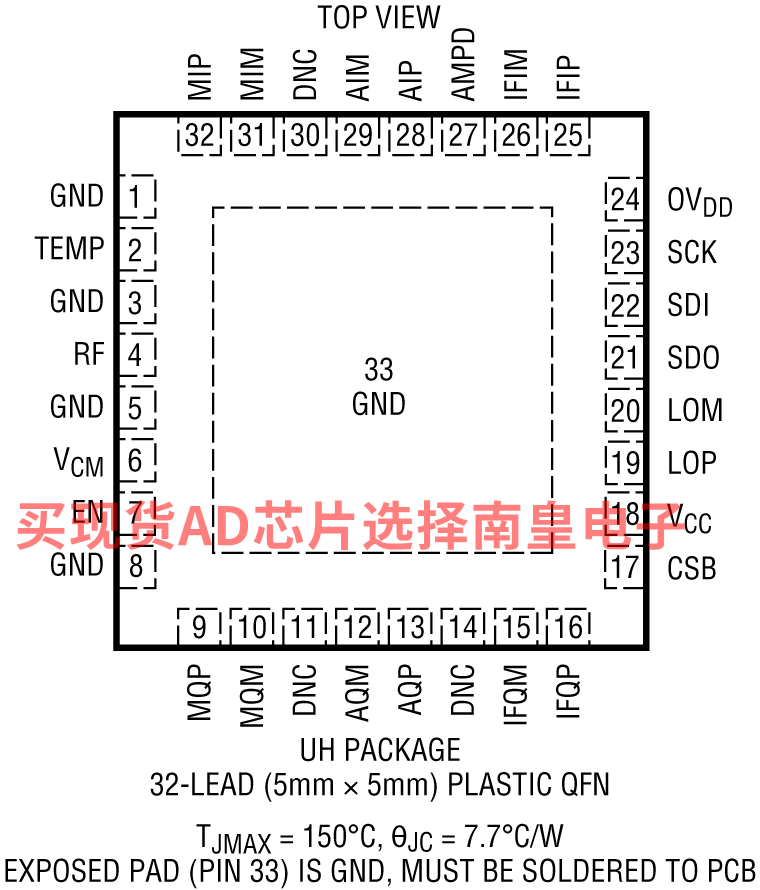

• 32 引脚 5mm x 5mm QFN 封装



LTC5594IUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：21.99（100-499个）；18.12（1000+个）

LTC5594IUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：21.99（100-499个）；18.12（1000+个）

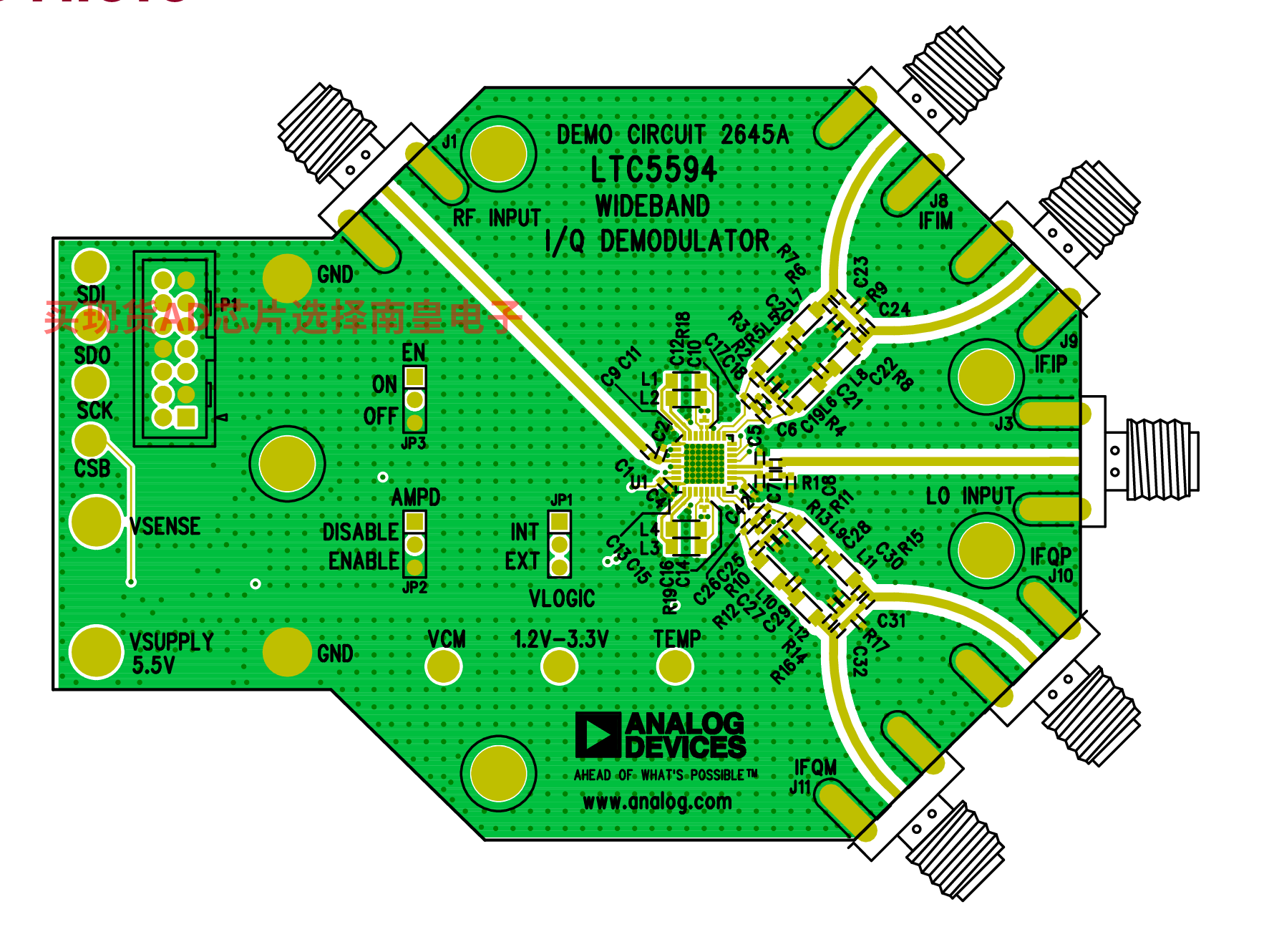

DC2645A：具有宽带 IF 放大器的 LTC5594 l 300MHz 到 9GHz I/Q 解调器

演示电路 2645A 展示了具有宽带 IF 放大器的 LTC5594 300MHz 到 9GHz 高线性度 I/Q 解调器。需要使用 USB 串行控制器 DC590B 来控制和配置 LTC5594，以便对其进行评估。
