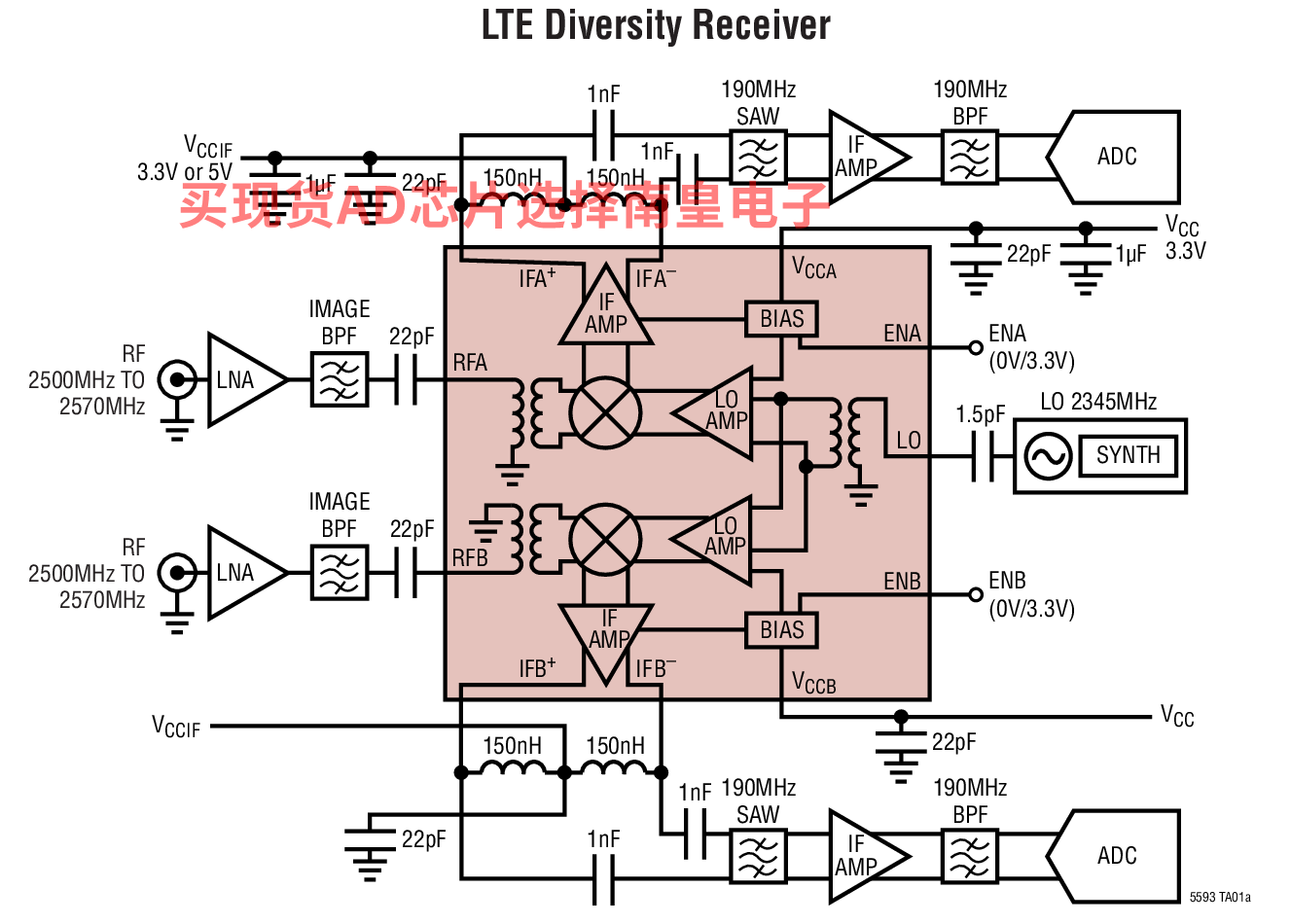

LTC5593 隶属于一个覆盖 600MHz 至 4.5GHz RF 频率范围的双通道、高动态范围、高增益下变频混频器系列。LTC5593 专为 2.3GHz 至 4.5GHz RF 应用而优化。LO 频率必须位于 2.1GHz 至 4.2GHz 的范围之内，以获得优质的性能。该器件的典型应用是具有一个 2.3GHz 至 2.7GHz RF 输入的 LTE 或 WiMAX 多通道或分集接收机。

LTC5593 的高转换增益和高动态范围允许在高选择性接收机设计中使用规格较宽松的 IF 滤波器，并较大限度地缩减了总体解决方案成本、板级空间和系统级偏差。这款器件还提供了一种低电流模式以实现额外的节能，而且每个混频器通道都具有独立的停机控制功能。

高动态范围、双通道、下变频混频器系列
器件型号 RF 范围 LO 范围 LTC5590 600MHz 至 1.7GHz 700MHz 至 1.5GHz LTC5591 1.3GHz 至 2.3GHz 1.4GHz 至 2.1GHz LTC5592 1.6GHz 至 2.7GHz 1.7GHz 至 2.5GHz LTC5593 2.3GHz 至 4.5GHz 2.1GHz 至 4.2GHz
应用

• 无线基础设施分集接收机 (LTE、WiMAX)
• 发射数字预失真 (DPD) 接收机
• MIMO (多输入多输出) 基础设施接收机
• 宽带微波接收机

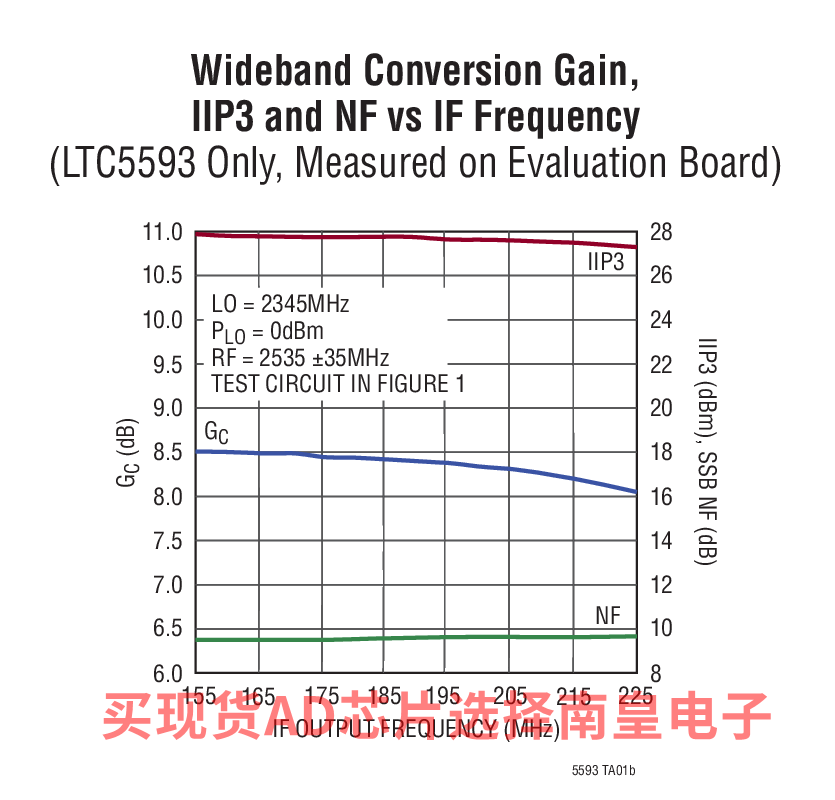

• 转换增益：8.5dB (在 2500MHz)
• IIP3：27.7dBm (在 2500MHz)
• 噪声指数：9.5dB (在 2500MHz)
• 在 5dBm 隔离条件下噪声指数 (NF) 为 15.9dB
• 高输入 P1dB
• 52dB 通道间隔离 (在 2500MHz)
• 采用 3.3V 电源时功耗为 1.3W
• 采用低工率模式时功耗为 0.8W
• 独立的通道停机控制
• 50Ω 单端 RF 和 LO 输入
• 在所有模式中 LO 输入匹配
• 0dBm LO 驱动电平
• -40ºC 至 105ºC 工作温度范围

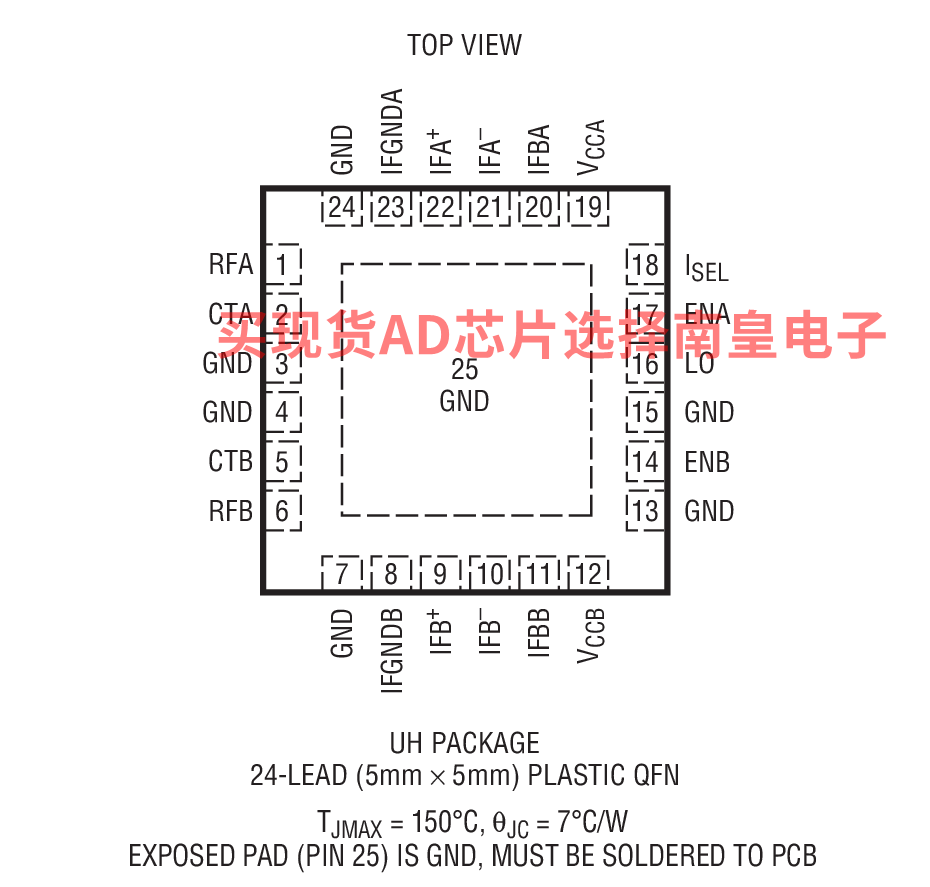

• 小型 QFN (5mm x 5mm) 封装及解决方案外形尺寸

LTC5593IUH#PBF，封装：24-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：12.18（100-499个）；10.01（1000+个）

LTC5593IUH#TRPBF，封装：24-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：12.18（100-499个）；10.01（1000+个）

DC1710A-D：LTC5593 | Dual 2.3GHz to 4.5GHz High Dynamic Range Downconverting Mixer Demo Circuit.IF=190MHz, +/-30MHz BW

DC1710A-D: Demo Board for the LTC5593 Dual 2.3GHz to 4.5GHz High Dynamic Range Downconverting Mixer.
