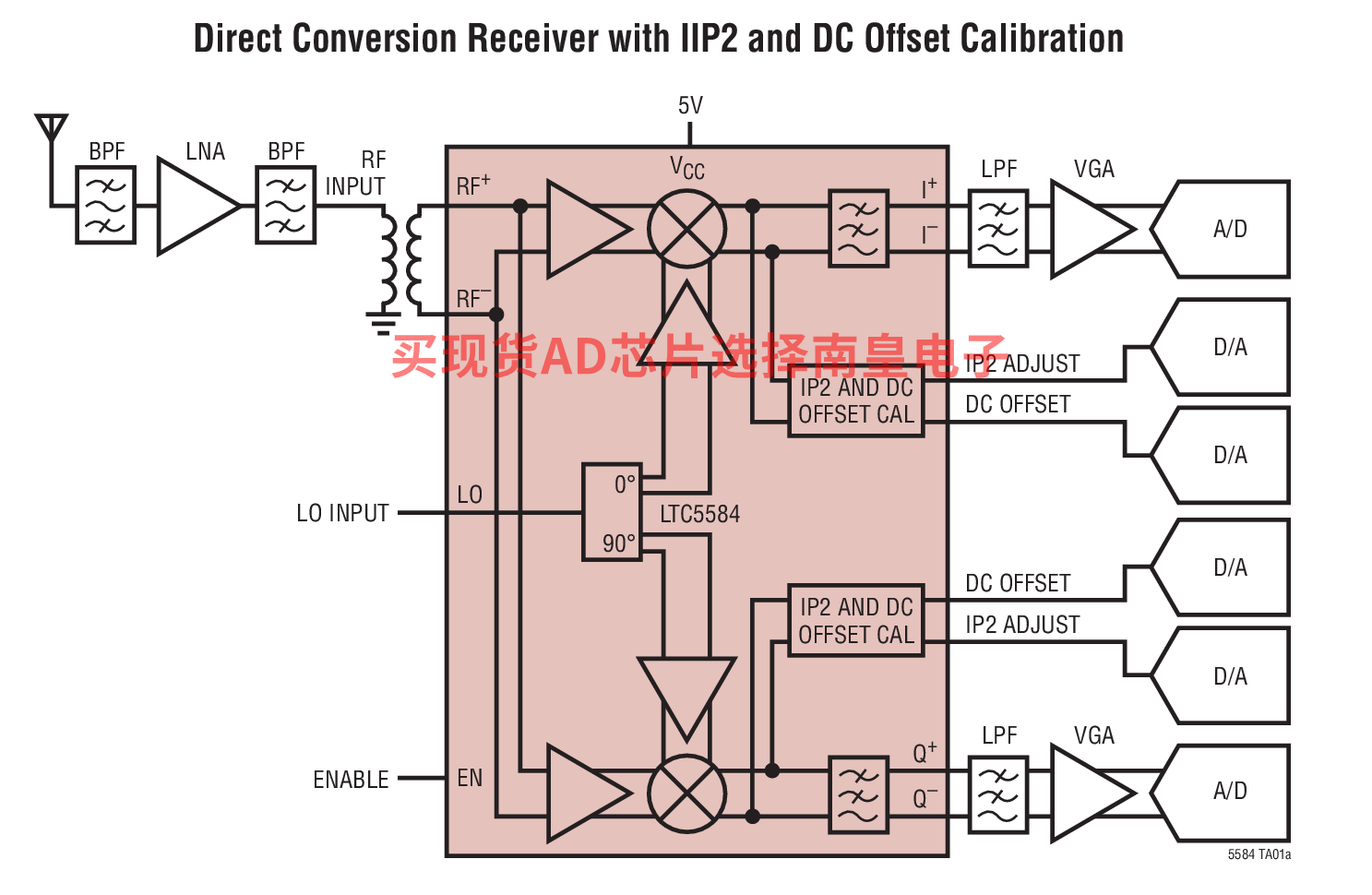

LTC5584 是一款直接转换正交解调器，专为 30MHz 至 1.4GHz 频率范围内的高线性度接收器应用而优化。该器件也可在 10MHz 至 30MHz 以及 1.4GHz 至 2GHz 的频率范围内使用，而性能则有所降低。它适合于那些将一个 RF 信号直接转换为具 530MHz 或更高带宽的I 和 Q 基带信号的通信接收机。LTC5584 内置平衡 I 和 Q 混频器、LO 缓冲放大器和一个精准的高频正交移相器。此外，LTC5584 还提供了 4 个用于 IIP2 和 DC 偏移校正的模拟控制电压接口引脚，从而极大地简化了系统校准。

LTC5584 的高线性度可为接收机提供出色的无杂散动态范围。这款直接转换解调器能免除增设中频 (IF) 信号处理的需要以及对应的镜频滤波与 IF 滤波要求。这些 I/Q 输出可直接连接至通道选择滤波器 (LPF) 或基带放大器。

• LTE / W-CDMA / TD-SCDMA 基站接收机
• 宽带 DPD 接收机
• 点对点宽带无线电设备
• 高线性度直接转换 I/Q 接收机
• 镜频抑制接收机

• 530MHz 或更高的 I/Q 带宽
• 高 IIP3：31dBm (在 450MHz)，28dBm (在 900MHz)
• 高 IIP2：70dBm (在 450MHz)，65dBm (在 900MHz)
• 用户可调 IIP2 至 >80dBm
• 用户可调整 DC 偏移零点
• 高输入 P1dB：
  • 13.1dBm (在 900MHz)
• 镜频抑制：
  • 45dB (在 900MHz)
• 噪声指数：

  • 9.9dB (在 450MHz)
  • 10dB (在 900MHz)
• 转换增益：

  •  5.4dB (在 450MHz)
  • 5.7dB (在 900MHz)
• 停机模式
• 工作温度范围 (TC)：–40℃ 至 105℃

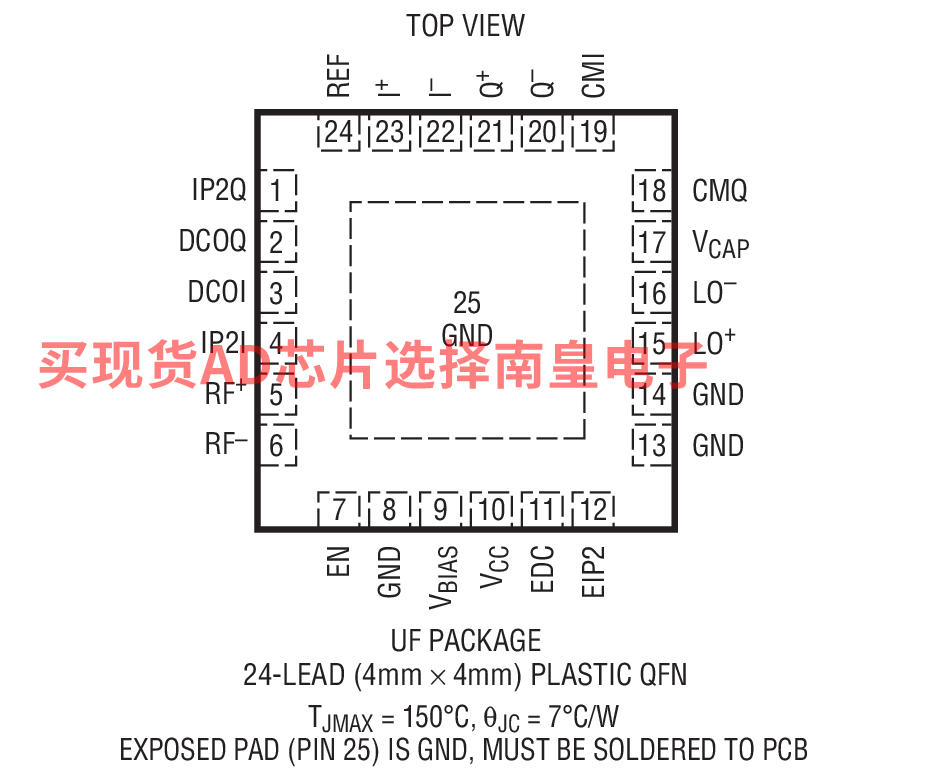

• 24 引脚 4mm x 4mm QFN 封装

LTC5584IUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：8（100-499个）；6.57（1000+个）

LTC5584IUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8（100-499个）；6.57（1000+个）

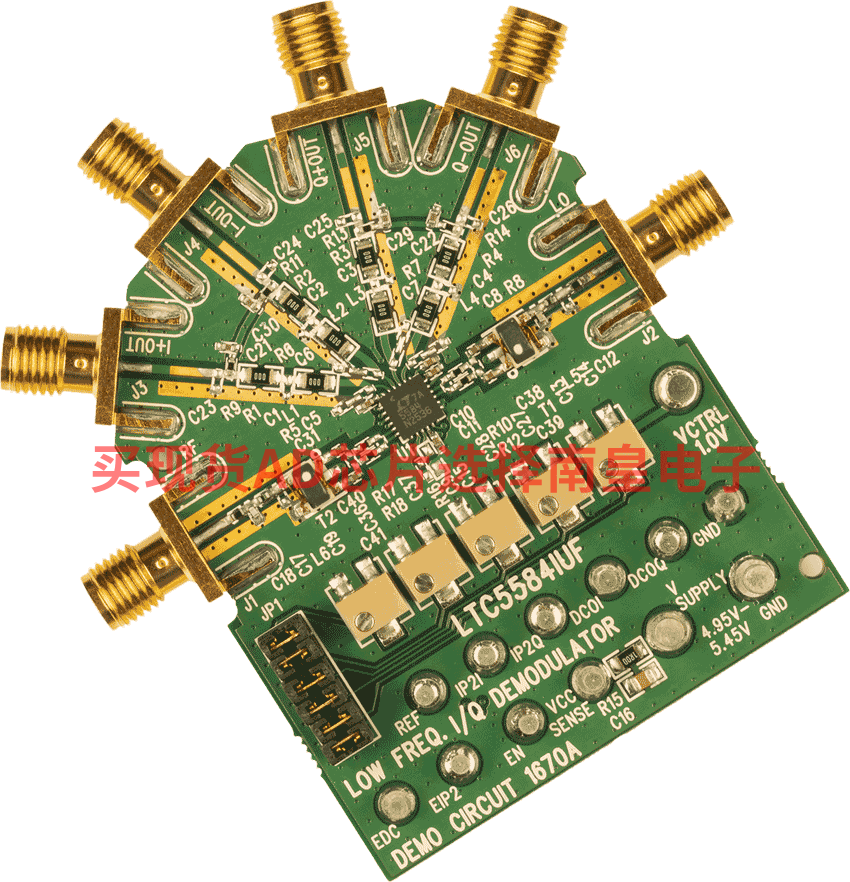

DC1670A：LTC5584 | 30MHz to 1.4GHz IQ Demodulator with IIP2 and DC Offset Control Demo Board

DC1670A: Demo Board for LTC5584 30MHz to 1.4GHz IQ Demodulator with IIP2 and DC Offset Control.
