LTC5582是一款40MHz至10GHz RMS响应功率检波器。根据频率不同，它能够对具有–60dBm至2dBm宽动态范围的交流信号进行准确功率测量。可将等效dB标度值中的交流信号功率精确地转换为线性坐标系上的直流电压，与输入信号波形的波峰因数无关。LTC5582适合精密RF功率测量和电平控制，适用于各种RF标准，包括LTE、WiMAX、W-CDMA、CDMA2000、TD-SCDMA和EDGE。直流输出利用能够驱动高电容负载的输出阻抗放大器进行缓冲。更多信息请咨询工厂。该器件采用10引脚3mm × 3mm DFN封装。它与LT5570引脚兼容。

应用

• RMS功率测量
• PA功率控制
• 接收和发射增益控制
• LTE、WiMAX、W-CDMA、CDMA2K、TD-SCDMA、EDGE基站
• 点对点微波链路
• RF仪器仪表

• 频率范围：40MHz至10GHz
• 线性动态范围：高达57dB
• 高波峰因数调制波形的精确RMS功率测量
• 整个温度范围内的出色精度：±0.5dB（典型值）

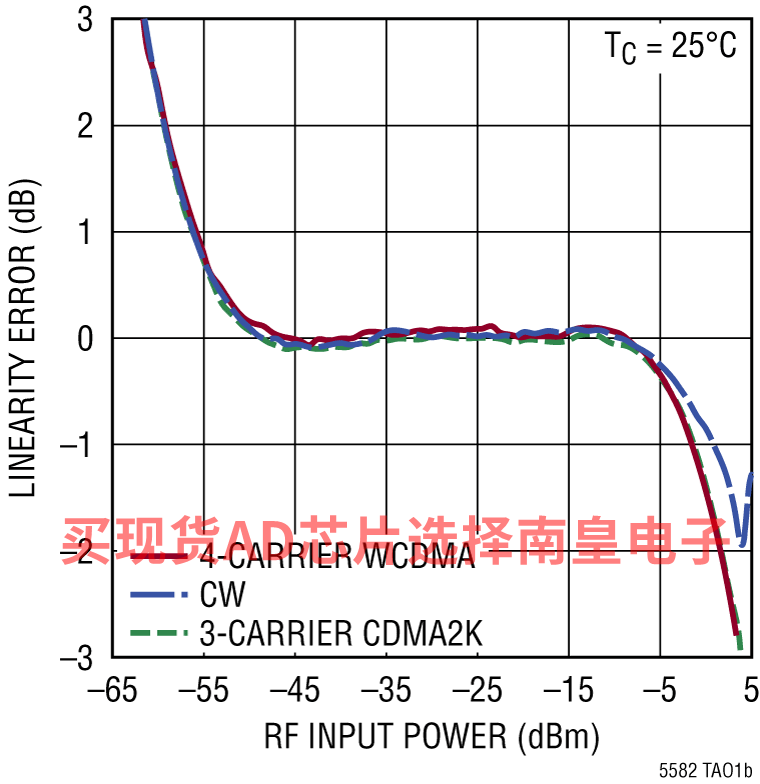

• 动态范围内的低线性误差
• 单端或差分RF输入
• 快速响应时间：90ns上升时间
• 低电源电流：3.3V时41.6mA（典型值）

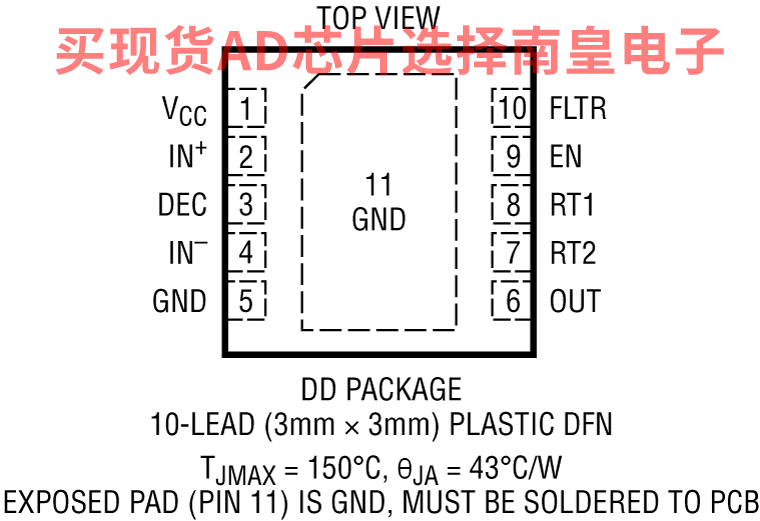

• 小型3mm × 3mm DFN10封装
• 通过AEC-Q100汽车应用认证

LTC5582HDD#3ZZPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

LTC5582HDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：10.5（100-499个）；8.63（1000+个）

LTC5582HDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：10.5（100-499个）；8.63（1000+个）

LTC5582IDD#3ZZPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

LTC5582IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：8.81（100-499个）；7.19（1000+个）

LTC5582IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.81（100-499个）；7.19（1000+个）

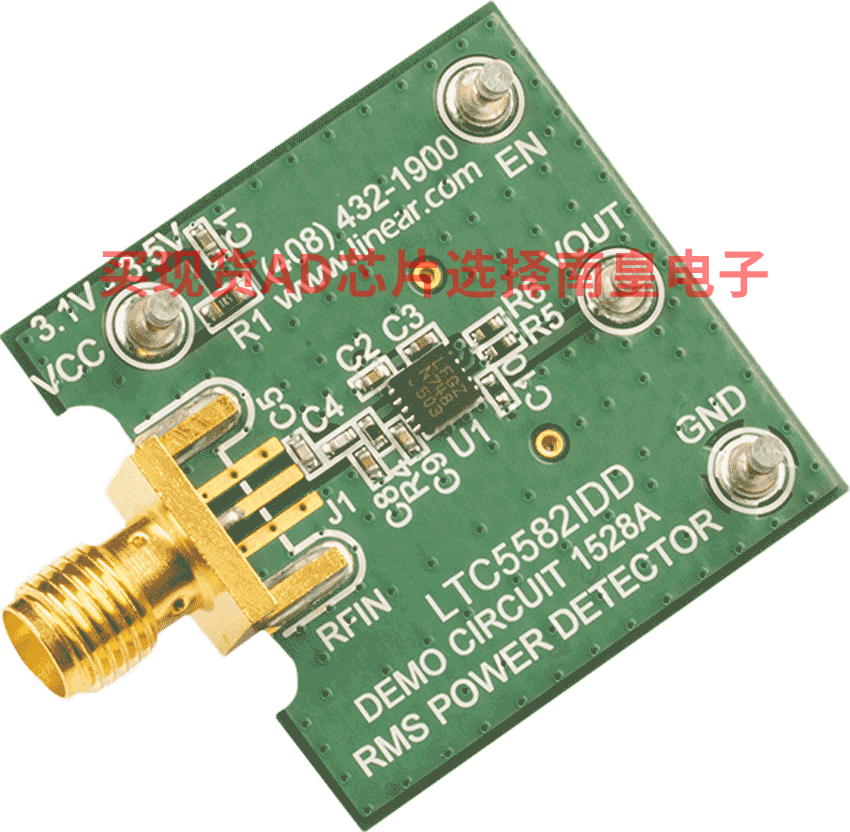

DC1528A：LTC5582IDD | 演示板 40MHz 至 6GHz RMS 检波器

DC1528A：用于具 57dB 动态范围的 LTC5582 40MHz 至 10GHz RMS 功率检波器的演示板。
