- 制造厂商：AD
- 产品类别：RF混频器
- 技术类目：单、双和三平衡混频器
- 功能描述：300MHz 至 6GHz 高信号电平有源下变频混频器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC5577 有源混频器专为要求高输入信号处理能力和宽带宽的 RF下变频应用而优化。宽带IF 输出采用外部电阻器来设定输出阻抗，从而提供了与差分IF 负载(例如：滤波器和放大器)直接匹配的灵活性。该器件虽然针对一个 100Ω 差分输出阻抗进行特性分析和规格拟订，但其可与 50Ω 至 400Ω的输出阻抗配合运作，并在较高的阻抗级别下具有较高的增益和减低的 IIP3 和 P1dB。F 输出可在高达 1.5GHz 的频率下使用。
在接收器应用中，高输入P1dB 和IIP3 允许使用较高增益的低噪声放大器，从而可获得较高的接收器灵敏度。RF和 LO 输入端上的集成型变压器提供单端 50Ω接口，同时较大限度地缩减了解决方案尺寸。
应用
- 无线基础设施接收机
- DPD 观测接收机
- CATV 基础设施
- +30dBm IIP3
- +15dBm 输入 P1dB
- 0dB 转换增益
- 宽带差分 IF 输出
- 非常低的 2 x 2 和 3 x 3 杂散
- IF 频率范围高达 1.5GHz
- 低 LO-RF 泄漏
- 停机时 LO 输入 50Ω 匹配
- –40ºC 至 105ºC 工作温度 (TC)
- 非常小的解决方案外形尺寸

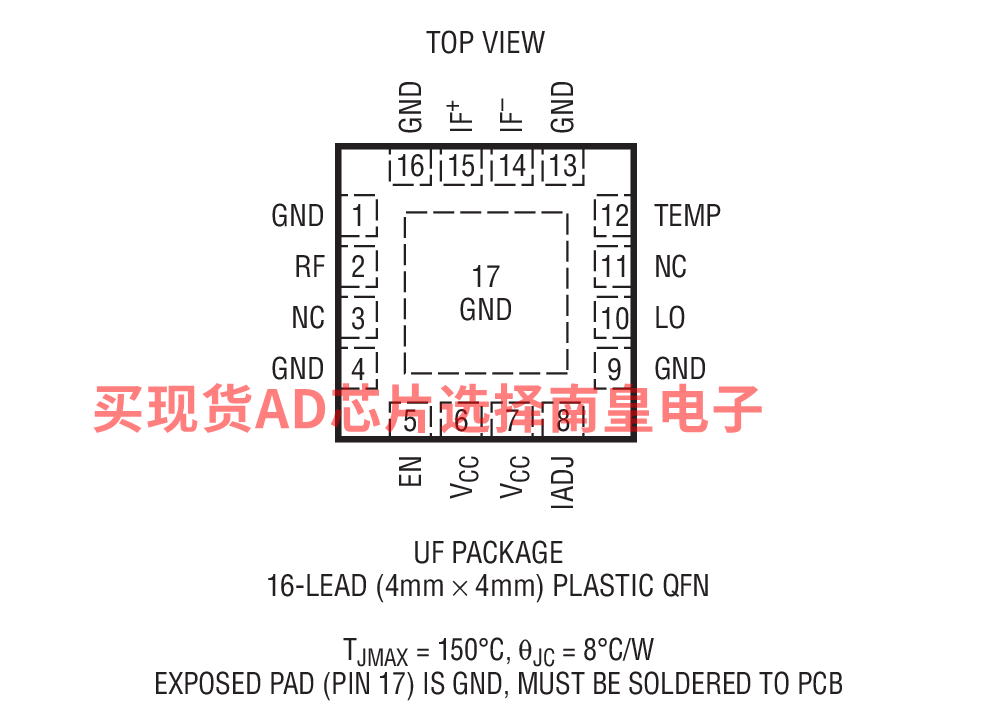

- 16 引脚 (4mm x 4mm) QFN 封装
LTC5577IUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：9.5（100-499个）；7.83（1000+个）
LTC5577IUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.5（100-499个）；7.83（1000+个）

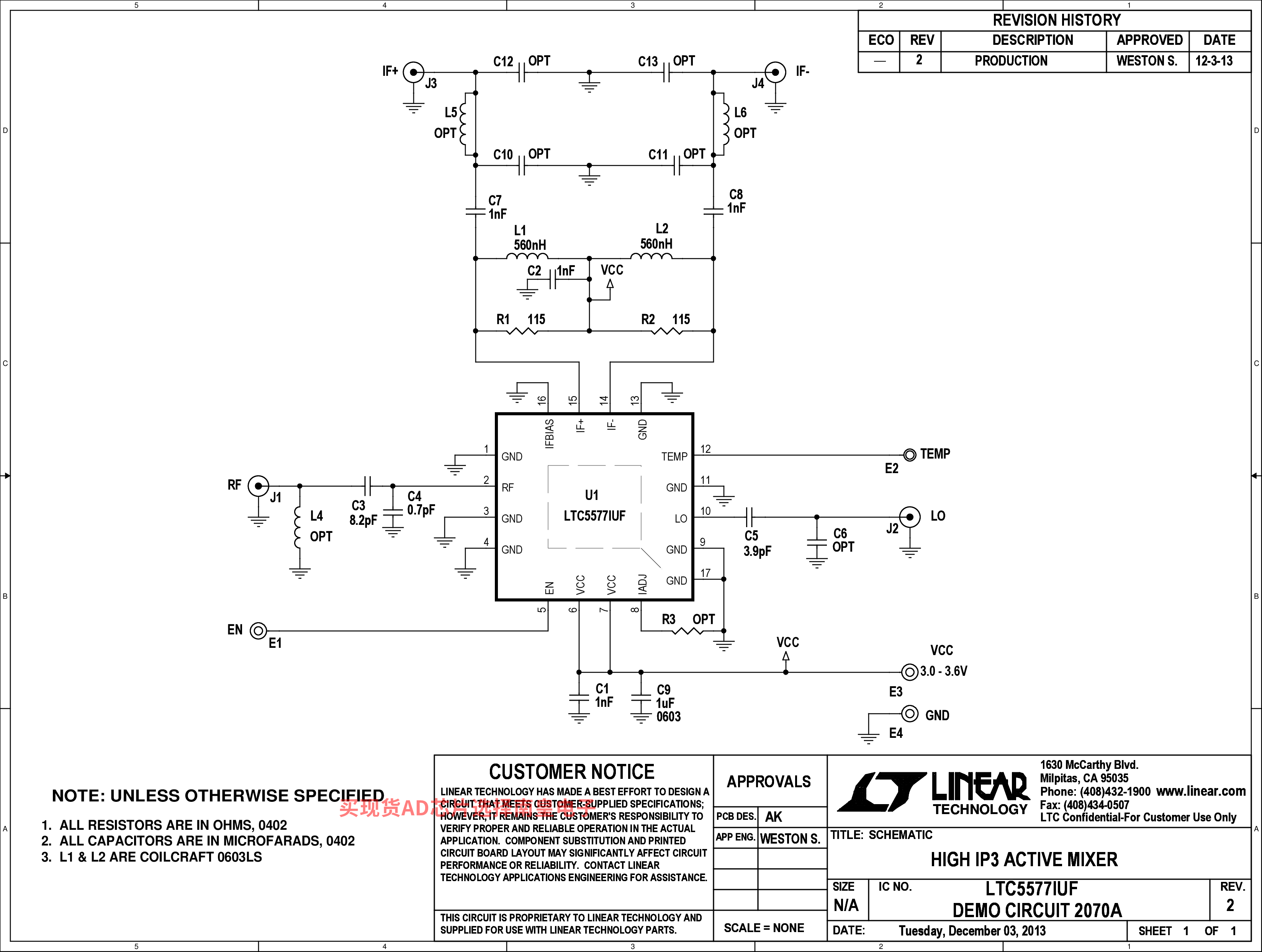

DC2070A：LTC5577 | 300MHz to 6GHz High Signal Level Active Downconverting Mixer
Demonstration circuit DC2070A is optimized for evaluation of the LTC5577 high signal level active downconverting mixer. Its RF input port is matched to 50Ω from 1.3GHz to 4.3GHz with 12dB return loss, and the LO port is matched to 50Ω from 950MHz to 4.1GHz with 10dB return loss. The RF and LO inputs are easily matched for higher or lower frequencies with simple external matching, as low as 350MHz and 300MHz, respectively. The low capacitance differential IF output is usable up to 1.5GHz. The LTC5577 active mixer is optimized for RF downconverting applications that require high input signal handling capability and wide bandwidth.
