LTC5576 是一款高线性度有源混频器，专为那些要求非常宽输入带宽、低失真和低 LO 泄漏的上变频应用而优化。集成型输出变压器虽专为 4GHz 至 6GHz 应用而优化，但也可容易地针对低至 3GHz 或高达 8GHz 的输出频率进行再调谐，而性能仅有轻微的下降。输入专为使用 1:1 传输线平衡-不平衡变压器而优化，因而实现了非常宽带的阻抗匹配。

LO 输入端口为单端，且只需要 0dBm 的 LO 功率来实现卓越的失真和噪声性能，同时还降低了电路要求。LTC5576 可提供低 LO 泄漏，从而降低了采用输出滤波以满足 LO 抑制要求的需要。

LTC5576 专为 5V 电源而优化，但也可采用一个 3.3V 电源 (性能略有下降)。使能功能可容易地实现器件的停机以进一步节省功率。

• 宽带发送器
• 4G 和 5G 无线基础设施
• 固定无线接入设备
• 无线直放站

• 25dBm OIP3
• –0.6dB 转换增益
• 在 5.8GHz 时噪声指数为 14.1dB
• –154dBm/Hz 输出噪声层
• 低 LO-RF 泄漏
• 0dBm LO 驱动
• 宽带 50Ω 匹配输入
• 高输入 P1dB：在 5V 时为 10dBm
• 5V 或 3.3V 电源 (在 99mA)
• 单端输出和 LO 输入
• 使能引脚
• –40°C 至 105°C 工作温度 (TC)
• 16 引脚 (4mm x 4mm) QFN 封装

LTC5576IUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：11.09（100-499个）；9.14（1000+个）

LTC5576IUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：11.09（100-499个）；9.14（1000+个）

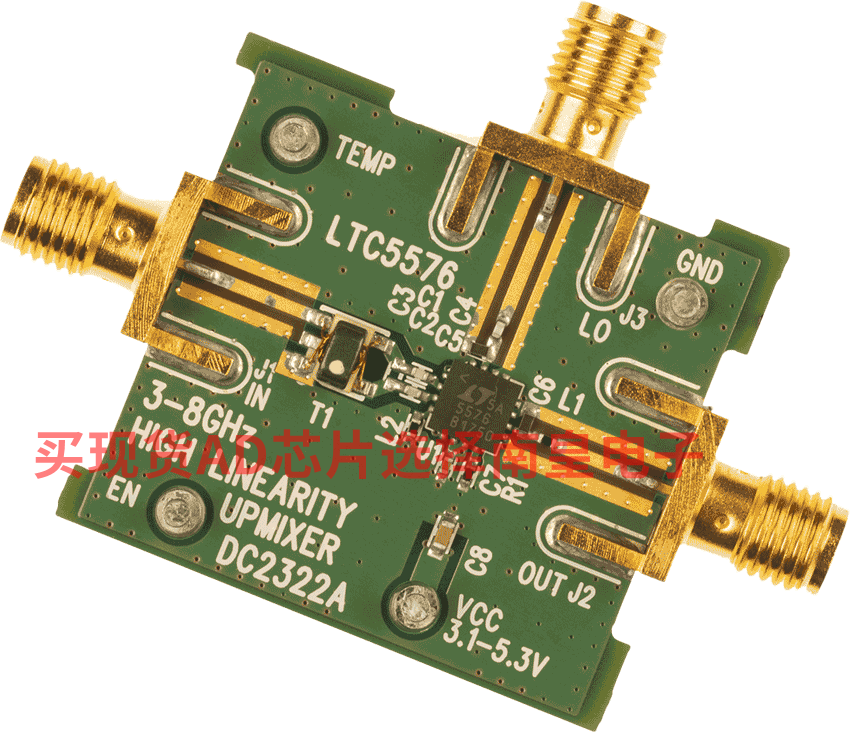

DC2322A：LTC5576 Demo Board | 3GHz to 8GHz High Linearity Active Upconverting Mixer

Demonstration circuit 2322A is designed for evaluation of the LTC5576 active upconverting mixer with very wide input bandwidth and low distortion. Its OUT port is optimized for 4GHz to 6GHz applications, but is easily retuned for output frequencies as low as 3GHz, or as high as 8GHz with minor performance degradation. The IN port is optimized for 30MHz to 6GHz operation while the LO port is always 50Ω matched from 1GHz to 8GHz.
