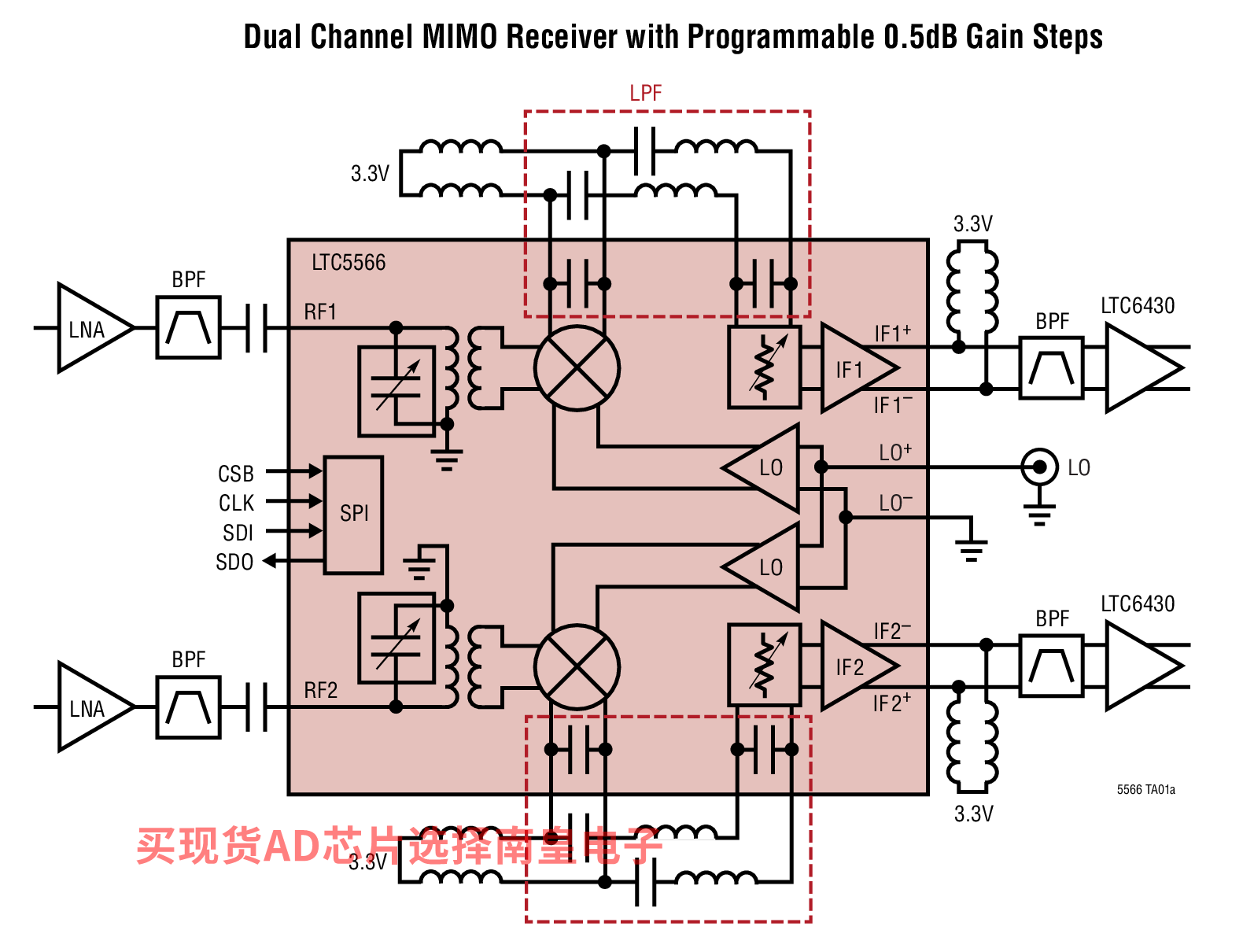

LTC5566 双通道可编程增益下变频混频器非常适合那些要求精准增益设置的分集和 MIMO 接收机。每个通道包括一个有源混频器和一个具 15.5dB 增益控制范围的数字 IF VGA。每个通道的 IF 增益通过 SPI 以 0.5dB 步进进行编程。

通过 SPI 或并行控制线实现的可编程 RF 输入调谐使该器件很受宽带无线电应用的青睐。此外，该器件还提供了一种通过 SPI 进行设置的降低功率模式。

集成的 RF 变压器提供了单端 50Ω 输入。差分 LO 输入专为单端或差分驱动而设计。差分 IF 输出简化了至差分 IF 滤波器和放大器的接口。此混频器专为在高达 5GHz 频率使用而优化，但也可以在高至 6GHz 的频率下使用 (性能有所下降)。

• 4G 和 5G MIMO 接收机
• 分集接收机
• 分布式天线系统 (DAS)
• 网络测试 / 监视设备
• 软件定义无线电

• 12dB 功率转换增益
• 35dBm 输出 IIP3
• 15.5dB 范围 IF DVGA (0.5dB 步进)
• 可编程 RF 输入调谐
• 降低功率模式
• 3.3V 单电源
• 用于实现快速开发的简单 SPI
• –40ºC 至 105ºC 工作温度 (TC)
• 非常小的解决方案尺寸

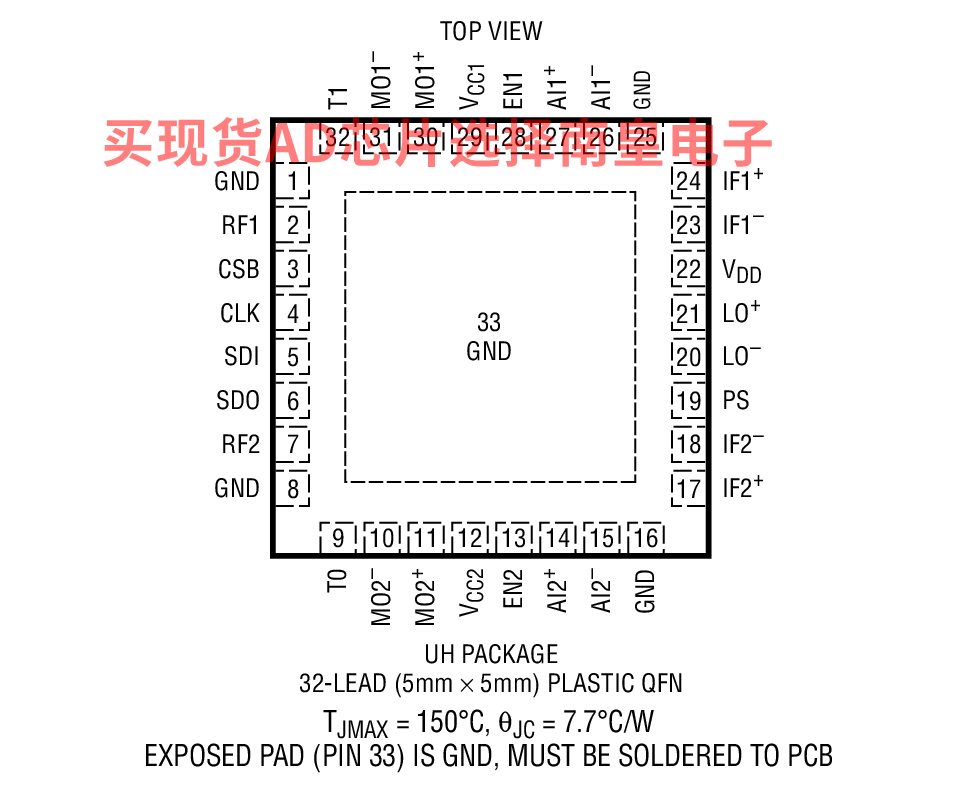

• 32 引脚 (5mm x 5mm) QFN 封装



LTC5566IUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：13.19（100-499个）；10.93（1000+个）

LTC5566IUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：13.19（100-499个）；10.93（1000+个）

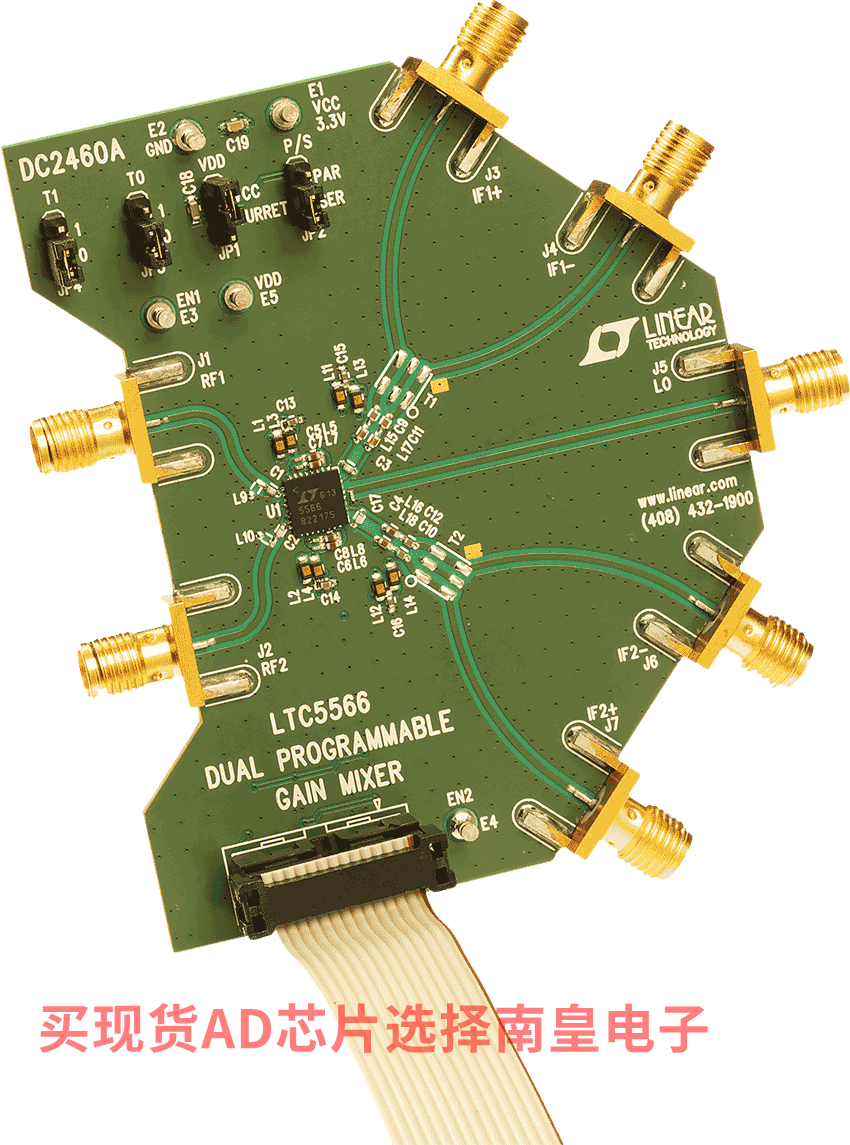

DC2460A：LTC5566 | 300MHz - 6GHz Dual Programmable Gain Downconverting Mixer (Featuring LTC5566) (Companion Board DC2026C; Linduino Software Optional)

Demonstration circuit 2460A is optimized for evaluation of the LTC5566 dual programmable gain downconverting mixer. Each channel incorporates an active mixer and a digital IF VGA with 15.5dB gain control range. The IF gain of each channel is independently programmable through the SPI in 0.5dB steps. Its single-ended RF ports are tunable via the SPI or parallel control lines and have a range from 300MHz to 6GHz. The LO port is always matched to 50Ω from 150MHz to 6GHz with 10dB return loss. The differential IF port is usable from 1MHz to 500MHz. There is a reduced power mode available through the SPI, which lowers the total current consumption by 25%.
